Schemat Podłączenia Kolektora Słonecznego Ciśnieniowego

Podnosisz kolektor słoneczny ciśnieniowy na dach i nagle ogarnia Cię niepewność jak to wszystko połączyć, żeby woda się grzała, a nie lała na głowy przechodniom? Ten przewodnik rozkłada schemat podłączenia na czynniki pierwsze, od narzędzi po testy, z naciskiem na obieg glikolu i armaturę bezpieczeństwa. Dowiesz się, jak uniknąć pułapek z ciśnieniem i stratami ciepła, krok po kroku budując system, który da ci gorącą wodę za grosze. Zamiast zgadywać, będziesz miał klarowny plan, który oszczędzi nerwy i pieniądze.

• Narzędzia i Materiały do Podłączenia Kolektora Ciśnieniowego
• Schemat Obiegu Kolektora Słonecznego Ciśnieniowego
• Kroki Podłączenia Rurociągów do Kolektora Ciśnieniowego
• Podłączenie Pompy i Sterownika w Kolektorze Słonecznym
• Armatura Bezpieczeństwa w Schemacie Podłączenia Kolektora
• Izolacja Rur w Podłączeniu Kolektora Ciśnieniowego
• Testy i Uruchomienie Schematu Podłączenia Kolektora
• Pytania i odpowiedzi o schemacie podłączenia kolektora słonecznego ciśnieniowego

Narzędzia i Materiały do Podłączenia Kolektora Ciśnieniowego

Kolektor słoneczny ciśnieniowy wymaga precyzyjnych narzędzi, bo błędy na starcie oznaczają potem problemy z ciśnieniem czy wycieki. Zacznij od podstawowych: klucze nastawne, śrubokręty i multimetr do sprawdzania połączeń elektrycznych. Do rurociągów przydadzą się przecinarki do rur miedzianych lub PEX, a także lutownica gazowa dla trwałych spawów. Nie zapomnij o manometrze do kontroli ciśnienia w obiegu to podstawa, by nie przekroczyć 6 barów. Z materiałów weź glikol solarny, uszczelki EPDM i otulinę izolacyjną o grubości minimum 20 mm.

Lista narzędzi musi być kompletna, inaczej montaż się przedłuży. Oto kluczowe pozycje w uporządkowanej formie.

• Klucze płaskie i nastawne (8-19 mm) do armatury i zaworów.
• Przecinarka do rur i obcinarka do izolacji dla czystych cięć bez zadziorów.
• Lutownica i palnik propanowy do łączenia rur miedzianych w kolektorze ciśnieniowym.
• Multimetr i tester ciśnienia sprawdzisz sterownik i obieg.
• Poziomica laserowa montaż na dachu musi być idealnie płaski.

Materiały dobieraj zgodnie z instrukcją producenta kolektora, by parametry pasowały do mocy paneli. Na przykład, dla systemu 2-4 m² weź pompę obiegową o wydajności 20-50 l/h i zbiornik 200 litrów. Rury izolowane z miedzi lub PEX-AL-PEX o średnicy 15-22 mm zapewnią minimalne straty ciepła. Armatura bezpieczeństwa, jak zawór wzbiorczy, to must-have przy ciśnieniu roboczym 3-5 barów. Koszt zestawu startowego to około 1500-2500 zł, ale zwróci się szybko w oszczędnościach na CWU.

Dowiedz się więcej: Schemat Podłączenia Kolektora Słonecznego

Tabela poniżej podsumowuje materiały z szacunkowymi ilościami dla typowej instalacji na 3 osoby.

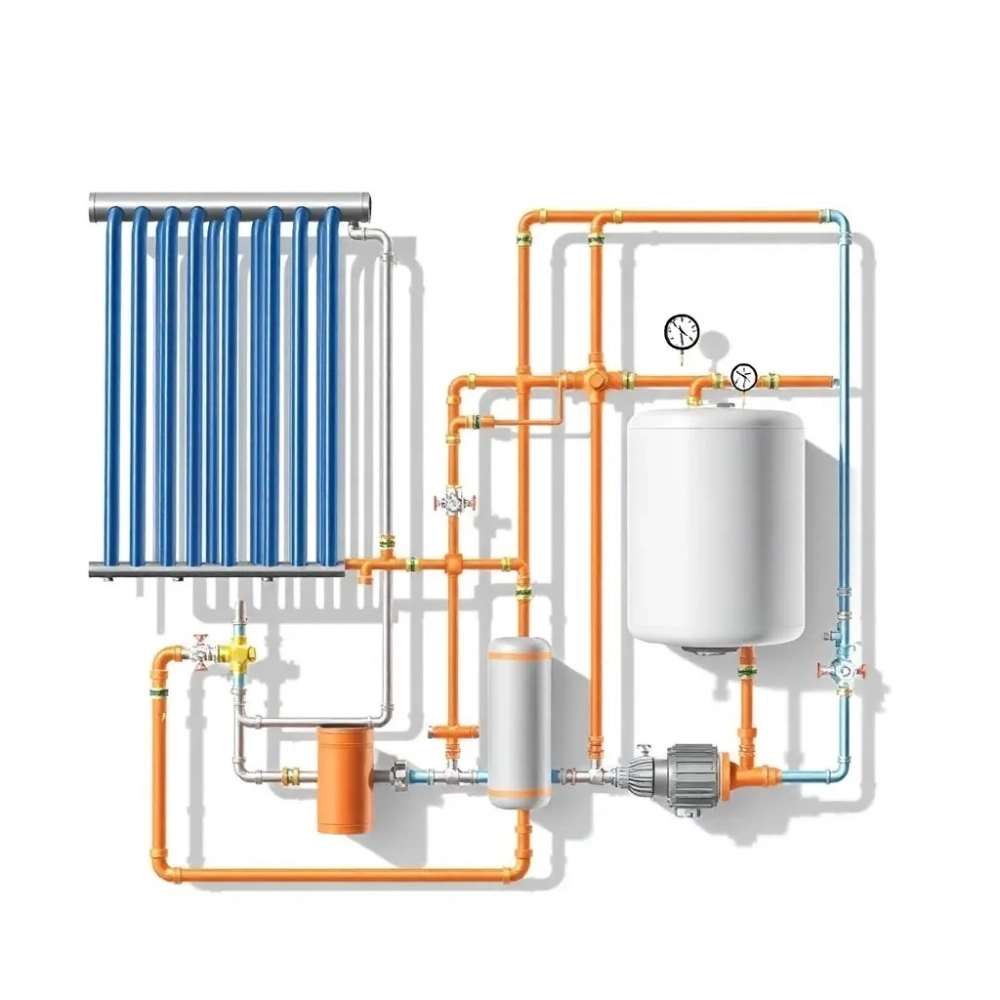

Schemat Obiegu Kolektora Słonecznego Ciśnieniowego

Schemat obiegu w kolektorze ciśnieniowym to zamknięty układ, gdzie glikol krąży między panelami a wymiennikiem w zbiorniku, bez mieszania z wodą pitną. Kolektor absorbuje słońce, podgrzewa płyn do 80-90°C, pompa wtłacza go do płaszcza bojlera, oddając ciepło. Ciśnienie stałe 3-6 barów zapobiega wrzeniu i stratom. Kluczowe elementy to pompa, sterownik temperaturowy i naczynie wzbiorcze na dachu lub w kotłowni. Ten obieg zapewnia wydajność 80% latem, minimalizując straty na rurociągach.

Główne Elementy Schematu

Wizualizuj to tak: z kolektora wychodzą dwie rury zimna (dolna) i gorąca (górna) podłączone do pompy i wymiennika. Sterownik mierzy temperatury na wlocie i wylocie, włączając pompę przy różnicy 8-10°C. Zawór bezpieczeństwa na 6 barów chroni przed przegrzaniem. Naczynie wzbiorcze kompensuje rozszerzalność glikolu. Izolacja na całym obiegu to podstawa, bo bez niej tracisz 1-2°C na 10 metrów rury.

Dowiedz się więcej: Kolektor Słoneczny Ciśnieniowy Schemat Podłączenia

• Kolektor → rura dolna (zimna) → zawór bezpieczeństwa → pompa obiegowa.
• Pompa → rura górna (gorąca) → wymiennik w zbiorniku → powrót do kolektora.
• Sterownik: sensory PT1000 na kolektorze i bojlerze.
• Dodatki: zawór spustowy i manometr na każdym odcinku.

Dla lepszego zrozumienia, oto uproszczona tabela przepływu w schemacie.

Schemat dostosuj do dachu południowego, z nachyleniem 30-45 stopni dla max absorpcji. Producent podaje dedykowany rysunek druknij i zaznaczaj postępy. Błędy w obiegu, jak odwrotny kierunek rur, powodują stagnację i przegrzewanie.

Kroki Podłączenia Rurociągów do Kolektora Ciśnieniowego

Montaż rurociągów zaczyna się od kolektora na dachu przymocuj go śrubami do krokwi, z odpływem kondensatu. Wytnij rury na wymiar, załóż otulinę i połącz mosiężnymi złączkami. Lutuj odcinki propanem, sprawdzając szczelność mydlaną. Prowadź rury pionowo wzdłuż elewacji, unikając ostrych zagięć. W kotłowni podłącz do pompy, z zaworami po obu stronach dla serwisu. Całość izoluj od razu, by nie tracić ciepła w locie.

Podobne artykuły: Schemat Podłączenia Kolektora Słonecznego Bezciśnieniowego

Pierwszy krok to przygotowanie tras: zmierz odległość dach-kotłownia, dodaj 20% zapasu. Użyj wsporników co 1,5 m, by rury nie wirowały na wietrze. Dla ciśnieniowego kolektora rury muszą wytrzymać 10 barów testowo.

• Krok 1: Mocowanie kolektora 4-6 śrub M10, poziomica.
• Krok 2: Cięcie i lutowanie rur dolnej i górnej.
• Krok 3: Prowadzenie do kotłowni przez ściany (otwory 50 mm).
• Krok 4: Złączki kompresyjne na złączach z armaturą.
• Krok 5: Sprawdzenie spadków 1-2% dla spustu powietrza.

Podczas podłączenia pamiętaj o kierunku przepływu: zimna rura na dole kolektora, gorąca na górze. Błąd tu powoduje słabą cyrkulację i zimną wodę w bojlerze. Testuj odcinkowo pod ciśnieniem powietrza 1,5 raza roboczym.

Po lutowaniu załóż uszczelki i zawory kulowe ułatwia to odpowietrzanie. W Polsce normy PN-EN 12975 wymagają atestów na rury solarne.

Podłączenie Pompy i Sterownika w Kolektorze Słonecznym

Pompa obiegowa instaluje się po stronie ssącej, blisko zbiornika, by unikać kawitacji. Podłącz ją do sterownika 230V, z bezpiecznikiem 1A. Sterownik solarny montuje się na ścianie kotłowni, z sensorami na rurach i kolektorze. Sensory PT1000 wkładasz w głowice, smarując pastą termiczną. Ustaw różnicę temperatur na 10°C, histerezę 5°C. To zapewnia automatyczną pracę bez nadmiernego zużycia prądu raptem 50W na godzinę.

Schemat Elektryczny Podłączenia

• Sterownik: wejścia PT1000 (kolektor, bojler), wyjście PWM do pompy.
• Pompa: kabel 3x1,5 mm², uziemienie obowiązkowe.
• Zasilanie: oddzielny obwód RCD 30mA dla bezpieczeństwa.

Przed pierwszym włączeniem sprawdź polaryzację odwrotnie i sterownik padnie. Z doświadczenia wiem, że kalibracja sensorów na sucho oszczędza godziny debugowania. Sterowniki jak Resol czy Sorel mają intuicyjne menu po polsku.

Po podłączeniu przetestuj suchy obieg: włącz pompę ręcznie, obserwuj strzałki na obudowie. Ciśnienie w układzie ustabilizuje się po napełnieniu glikolem.

Armatura Bezpieczeństwa w Schemacie Podłączenia Kolektora

Armatura bezpieczeństwa to serce ochrony w kolektorze ciśnieniowym zawór na 6 barów odprowadza nadmiar, naczynie wzbiorcze 8-12% objętości układu absorbuje rozszerzalność. Montuj je blisko pompy, z manometrem 0-10 bar. Zawór zwrotny zapobiega cofce w nocy. Grupa bezpieczeństwa solarna (gotowy moduł) upraszcza instalację. Bez tego ryzykujesz pęknięcia rur przy 95°C. Normy PN-EN 12828 nakazują atesty.

Lista obowiązkowych elementów armatury.

• Zawór bezpieczeństwa 6 bar/95°C spust do kanalizy.
• Naczynie wzbiorcze przeponowe 18 l na ciśnienie wstępne 2 bary.
• Zawór zwrotny 0,2 bara po pompie.
• Manometry i termometry do monitoringu.
• Zawór spustowy powietrza na najwyższych punktach.

Napełnij układ glikolem przez dolny punkt, odpowietrz górny. Ustaw ciśnienie wstępne na 1,5 bara w zimnym stanie. Błędy tu powodują stagnację termiczną i uszkodzenia kolektora.

W razie wątpliwości, zlecenie specjaliście minimalizuje ryzyko sprawdź oferty firm remontowych, np. na stronie w temacie "Remont pod klucz Warszawa firmy i oczekiwania". To da pewność zgodności z normami.

Izolacja Rur w Podłączeniu Kolektora Ciśnieniowego

Izolacja rur to klucz do minimalizacji strat bez niej temperatura spada o 1°C na 10 m, co zabija opłacalność. Użyj otuliny z kauczku syntetycznego lub pianki PE o λ=0,035 W/mK i grubości 19-25 mm. Na łączeniach taśma aluminiowa, na zewnątrz wodoodporna powłoka. Izoluj cały obieg, łącznie z grupą hydrauliczną. Latem bez izolacji tracisz 20-30% energii, zimą nawet więcej.

Porównaj straty ciepła w zależności od izolacji dane empiryczne z testów.

Na dachu użyj izolacji UV-odpornej, z folią ochronną. Łączenia klej lub taśma butylowa szczelność na pierwszym miejscu. Regularnie sprawdzaj stan, bo myszy lub UV niszczą otulinę.

Dla rur pionowych dodaj osłonę wentylowaną, by uniknąć kondensatu. Koszt izolacji to 10-15% budżetu, ale zwraca się w pierwszym sezonie.

Testy i Uruchomienie Schematu Podłączenia Kolektora

Testy zaczynają się od szczelności: napełnij wodą pod 8 barów na 24h, szukaj kapci. Potem spuść, wlej glikol 35%, odpowietrz pompą na max. Sterownik ustaw na tryb testowy, obserwuj cyrkulację. Podgrzej kolektor słońcem lub dmuchawą, sprawdź wzrost w bojlerze. Jeśli CWU osiąga 50°C w 2h sukces. Dokumentuj parametry dla serwisu.

• Test ciśnieniowy: 1,5x ciśnienie robocze, bez pomp.
• Napełnienie glikolem: wolno, z odpowietrzaniem.
• Test sterownika: symulacja ΔT=12°C.
• Pełny rozruch: monitor 48h, korekta ustawień.

Typowe błędy: powietrze w układzie blokuje pompę odpowietrz wielokrotnie. Jeśli ciśnienie spada, sprawdź zawór wzbiorczy. Ekspert z branży mówi: "Dobry test to 80% sukcesu instalacji solarnej".

Po tygodniu oceń wydajność: w lecie 70-90% zapotrzebowania CWU pokryte. Backup elektryczny na zimę ustaw na 60°C. System działa bezobsługowo, przegląd co rok.

Uruchomienie daje ulgę rachunki spadają, woda zawsze ciepła. Zainwestowałeś w przyszłość, a słońce płaci raty.

Pytania i odpowiedzi o schemacie podłączenia kolektora słonecznego ciśnieniowego

• Co to jest kolektor słoneczny ciśnieniowy i jak wygląda podstawowy schemat podłączenia?

  Kolektor ciśnieniowy to panel, który działa pod ciśnieniem 3-6 bar i krąży glikolem, by podgrzewać wodę w bojlerze bez strat. Schemat to prosta pętla: kolektor na dachu łączy się rurami z wymiennikiem ciepła w bojlerze, pompa cyrkulacyjna pcha płyn, a sterownik pilnuje temperatury. Wygląda jak zamknięty obieg z zaworami bezpieczeństwa i izolacją, żeby nic nie uciekało.

• Jakie elementy są niezbędne do podłączenia kolektora słonecznego ciśnieniowego?

  Potrzebujesz kolektora, bojlera z wymiennikiem, pompy obiegowej, sterownika solarnego, rur miedzianych lub PEX z izolacją 20 mm, glikolu solarnego, zaworów kulowych, bezpieczeństwa i manometru. Dopasuj rozmiary do powierzchni dachu np. 2-4 m² na 4-osobową rodzinę. Zawsze sprawdzaj instrukcję producenta, bo zły dobór to awaria murowana.

• Jak krok po kroku podłączyć kolektor ciśnieniowy do instalacji CWU?

  1. Zamocuj kolektor na dachu pod kątem 30-45°. 2. Poprowadź izolowane rury do bojlera (max 10-15 m). 3. Wypełnij obieg glikolem przez punkt napełniający. 4. Podłącz pompę i sterownik czujniki na kolektorze i bojlerze. 5. Ustaw ciśnienie 3-4 bar i przetestuj na sucho. Rób to latem, z kumplem i narzędziami hydraulicznymi.

• Jakie błędy unikać przy schemacie podłączenia kolektora słonecznego?

  Najczęstsze pułapki: brak izolacji rur (straty ciepła nawet 1°C na 10 m), zły kierunek przepływu (kolektor → pompa → bojler), pominięcie zaworu zwrotnego czy przegrzewanie bez bypassu. Nie oszczędzaj na glikolu musi być antykorozyjny. Zawsze sprawdzaj szczelność pod ciśnieniem przed odpaleniem.

• Czy podłączenie kolektora ciśnieniowego mogę zrobić sam, czy lepiej wezwać hydraulika?

  Majsterkowicz da radę z dobrym schematem i narzędziami, ale dach to ryzyko, a błędy w ciśnieniu kończą się wyciekami czy zerwaną pompą. Dla pewności zleć specjaliście koszt 1-2 tys. zł, ale oszczędzi nerwy i gwarancję. Ja bym sprawdził z kumplem-hydraulikiem, zanim odpalę.
