Kolektor słoneczny – zasada działania, budowa i zastosowanie

Rachunki za ogrzewanie potrafią zaskoczyć nawet najbardziej zapobiegliwych właścicieli domów, a perspektywa kolejnej zimy pod hasłem „jak tu nie przepłacić" nie napawa optymizmem. Jeśli szukasz rozwiązania, które realnie uniezależni Cię od rosnących cen paliw, a przy okazji da satysfakcję z własnego wkładu w czystsze powietrze trafiłeś w dziesiątkę. Kolektor słoneczny to nie futurystyczna wizja z broszur ekologicznych, lecz dojrzała, sprawdzona technologia, która w polskich warunkach potrafi pokryć od 50 do nawet 70 procent rocznego zapotrzebowania na ciepłą wodę użytkową. Przyjrzyjmy się, jak dokładnie działa ta maszyna i dlaczego warto w nią zainwestować już teraz.

• Budowa kolektora słonecznego
• Zasada działania kolektora słonecznego
• Rodzaje kolektorów słonecznych
• Efektywność i wydajność kolektora słonecznego

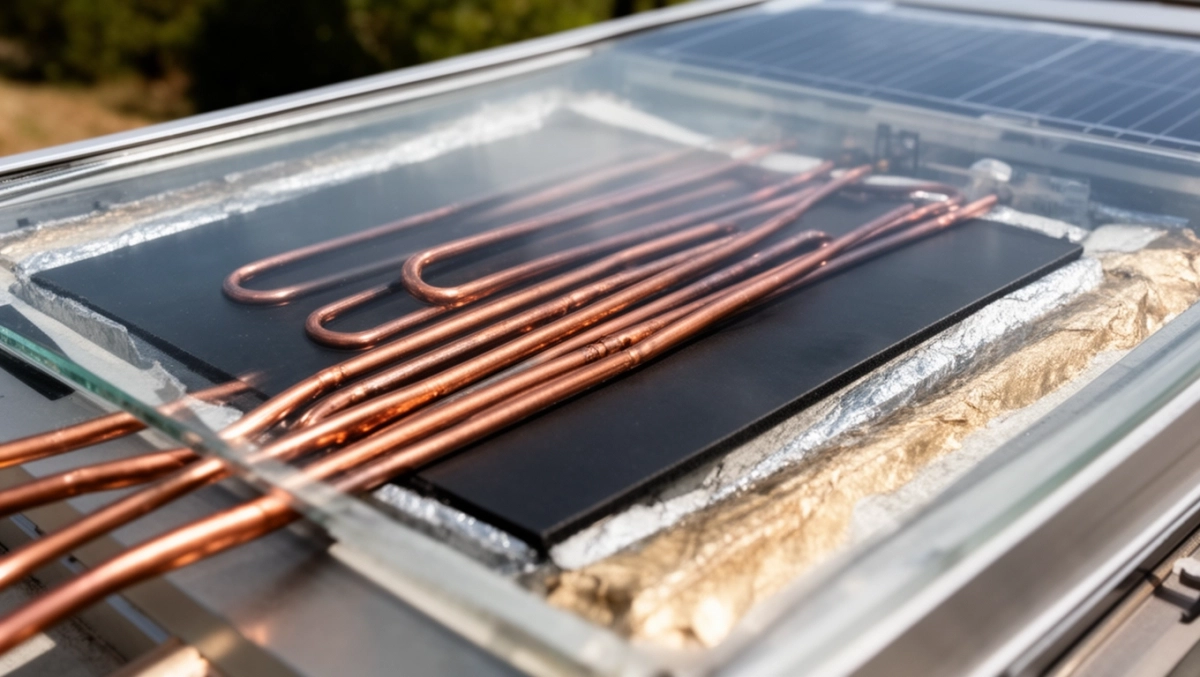

Budowa kolektora słonecznego

Każdy kolektor słoneczny zbudowany jest z kilku precyzyjnie dopasowanych elementów, których współdziałanie decyduje o końcowej efektywności całego układu. Rdzeniem urządzenia jest absorber płaska lub profilowana powierzchnia pokryta specjalną powłoką selektywną, która ma zdolność pochłaniania nawet 95 procent padającego na nią promieniowania słonecznego, jednocześnie minimalizując straty ciepła przez emisję w podczerwieni. Absorber wykonuje się najczęściej z miedzi, aluminium lub stali nierdzewnej, przy czym miedź oferuje najlepszy kompromis między przewodnością termiczną a odpornością na korozję. Pod absorberem biegną kanały, przez które przepływa nośnik ciepła zazwyczaj mieszanina wody z glikolem, rzadziej specjalny olej termiczny w instalacjach wysokotemperaturowych. Całość zamknięta jest w obudowie ze szkła hartowanego o grubości 3-4 milimetrów, odpornej na grad i promieniowanie UV, co gwarantuje wieloletnią szczelność bez degradacji transmisyjnej.

Obudowa pełni funkcję nie tylko ochronną, lecz także izolacyjną przestrzeń między szybą a absorberem stanowi warstwę powietrzną ograniczającą konwekcję. W kolektorach próżniowych rolę izolacji termicznej przejmują szklane rury z próżnią między ściankami, co eliminuje praktycznie całkowicie straty przez przewodzenie i konwekcję. Taka konstrukcja pozwala utrzymać wysoką sprawność nawet przy temperaturach zewnętrznych spadających poniżej zera, co w polskim klimacie przekłada się na realne oszczędności od wczesnej wiosny do późnej jesieni. Rury próżniowe pracują niezależnie od siebie uszkodzenie jednej nie wyłącza całego modułu z ruchu, co stanowi istotną zaletę eksploatacyjną.

Rama nośna wykonana ze stali ocynkowanej lub aluminium anodowanego musi wytrzymać obciążenia wiatrem sięgające w polskich górach 150 kilogramów na metr kwadratowy. Montaż na dachu wymaga solidnego systemu mocowania z wkładkami dystansowymi, które chronią przed mostkami termicznymi czyli miejscami, przez które ciepło uciekałoby z poddasza prosto do otoczenia. Elementy uszczelniające wykonane z EPDM lub silikonu utrzymują elastyczność przez minimum 25 lat, co potwierdzają testy starzeniowe według normy PN-EN 12975.

Może Cię zainteresować: Koszt kolektorów słonecznych

Przewody łączące kolektor z zasobnikiem ciepłej wody to kolejny krytyczny element wpływający na całkowitą wydajność instalacji. Rury miedziane o średnicy 15-22 milimetrów izoluje się pianką poliuretanową grubości minimum 30 milimetrów, a w pomieszczeniach nieogrzewanych stosuje się podwójną warstwę ochronną z powłoką aluminiową odbijającą promieniowanie. Niewłaściwie zaizolowane przewody potrafią pochłonąć nawet 20 procent energii wyprodukowanej przez sam kolektor, co czyni tę kwestię absolutnie kluczową na etapie projektowania.

Czujniki temperatury PT1000 montowane na wyjściu absorbera i w dolnej części zasobnika komunikują się z regulatorem cyfrowym, który decyduje o włączeniu lub wyłączeniu pompy obiegowej. Nowoczesne regulatory oferują funkcję rozróżniania pracy w trybie letnim, zimowym i przeciwmrozowym, a niektóre modele integrują się z systemami inteligentnego zarządzania budynkiem poprzez protokół Modbus. Warto zwrócić uwagę na klasę energetyczną pompy obiegowej modele oznakowane labelem A zużywają nawet o 80 procent mniej prądu niż pompy starszego typu, co przy ciągłej pracy przez wiele miesięcy w roku przekłada się na wymierne oszczędności.

Zasobnik ciepłej wody, choć technicznie nie jest częścią samego kolektora, stanowi nierozerwalny element całego układu solarnego. Pojemność dobiera się zazwyczaj w proporcji 40-60 litrów na osobę w gospodarstwie domowym, przy czym producenci oferują zasobniki z jedną lub dwiema wężownicami grzejnymi. Zasobnik z dwiema wężownicami pozwala na jednoczesne podłączenie kolektora słonecznego i kotła gazowego lub pompy ciepła, co gwarantuje dostępność ciepłej wody nawet podczas wielodniowego zachmurzenia. Izolacja termiczna ze spinanej wełny mineralnej lub pianki poliuretanowej utrzymuje temperaturę wody zaledwie 0,3-0,5 stopnia Celsjusza na dobę w dobrze zaizolowanym zasobniku.

Zobacz: Cena kolektorów słonecznych z montażem

Zasada działania kolektora słonecznego

Działanie kolektora słonecznego opiera się na zjawisku konwersji fototermicznej energia fotonów zawarta w promieniowaniu słonecznym zostaje przekształcona w energię cieplną płynącą przez absorber. Gdy promieniowanie pada na powierzchnię absorbera, elektrony w materiale pochłaniającym zostają wzbudzone i przekazują nadmiar energii sieci krystalicznej metalu, co objawia się wzrostem temperatury. Powłoka selektywna działa niczym jednokierunkowa brama praktycznie całe promieniowanie krótkofalowe do wnętrza absorbera, jednocześnie blokując ucieczkę ciepła w postaci promieniowania długofalowego, co fizycy nazywają efektem szklarniowym w wariancie technicznym.

Nośnik ciepła wpływający do kolektora ma zazwyczaj temperaturę niższą od temperatury absorbera, co tworzy gradient temperaturowy wymuszający przepływ energii. Zjawisko to nosi nazwę konwekcji naturalnej w mniejszych instalacjach, jednak w większości systemów stosuje wymuszone obiegi za pomocą pomp, co pozwala na precyzyjną kontrolę przepływu i optymalizację poboru mocy. Przepływ wymuszony umożliwia również montaż kolektorów poniżej poziomu zasobnika, co znacząco poszerza możliwości aranżacyjne na dachach płaskich lub elewacjach.

Energia cieplna przekazywana jest do zasobnika poprzez wężownicę, gdzie ogrzewa wodę użytkową metodą pośrednią nośnik solarnego obiegu nigdy nie miesza się z wodą pitną. Ta izolacja hydrauliczna chroni przed zanieczyszczeniem i pozwala na stosowanie glikolu jako czynnika roboczego, który nie zamarza nawet przy temperaturach dochodzących do minus 25 stopni Celsjusza. Woda w zasobniku, ogrzana w ciągu dnia, utrzymuje temperaturę przez noc dzięki izolacji termicznej, a rano regulator sprawdza, czy nie trzeba dosypać ciepła z pomocnego źródła kotła, pompy ciepła lub grzałki elektrycznej.

Polecamy: Kolektory słoneczne cena

Efektywność konwersji zależy od kilku równocześnie działających czynników kąta padania promieniowania, temperatury otoczenia, prędkości wiatru i stanu powierzchni absorbera. Przy optymalnym ustawieniu czyli azymucie zero stopni (pełne południe) i kącie nachylenia równym szerokości geograficznej miejsca instalacji kolektor płaski osiąga sprawność chwilową rzędu 70-80 procent, podczas gdy modele próżniowe mogą zbliżać się do 85 procent. Różnica maleje w miarę wzrostu temperatury roboczej, co oznacza, że przy podgrzewaniu wody do celów sanitarnych (40-60 stopni) oba typy wypadają porównywalnie, natomiast przy wyższych temperaturach na przykład do celów przemysłowych próżnia wygrywa wyraźnie.

Straty cieplne dzielą się na trzy kategorie straty przez konwekcję, przez przewodzenie i przez promieniowanie. Powłoka selektywna redukuje straty promieniowania poprzez niski współczynnik emisyjności, który w najlepszych rozwiązaniach technologicznych wynosi poniżej 0,05. Izolacja termiczna obudowy ogranicza straty konwekcji, natomiast odpowiednia szczelina powietrzna między szybą a absorberem tworzy naturalną barierę dla ruchu mas powietrza. W kolektorach próżniowych straty konwekcji i przewodzenia zostały wyeliminowane niemal całkowicie, co czyni je szczególnie przydatnymi w regionach o surowych zimach i dużej amplitude temperatur dobowych.

Zobacz: Montaż kolektorów słonecznych cena

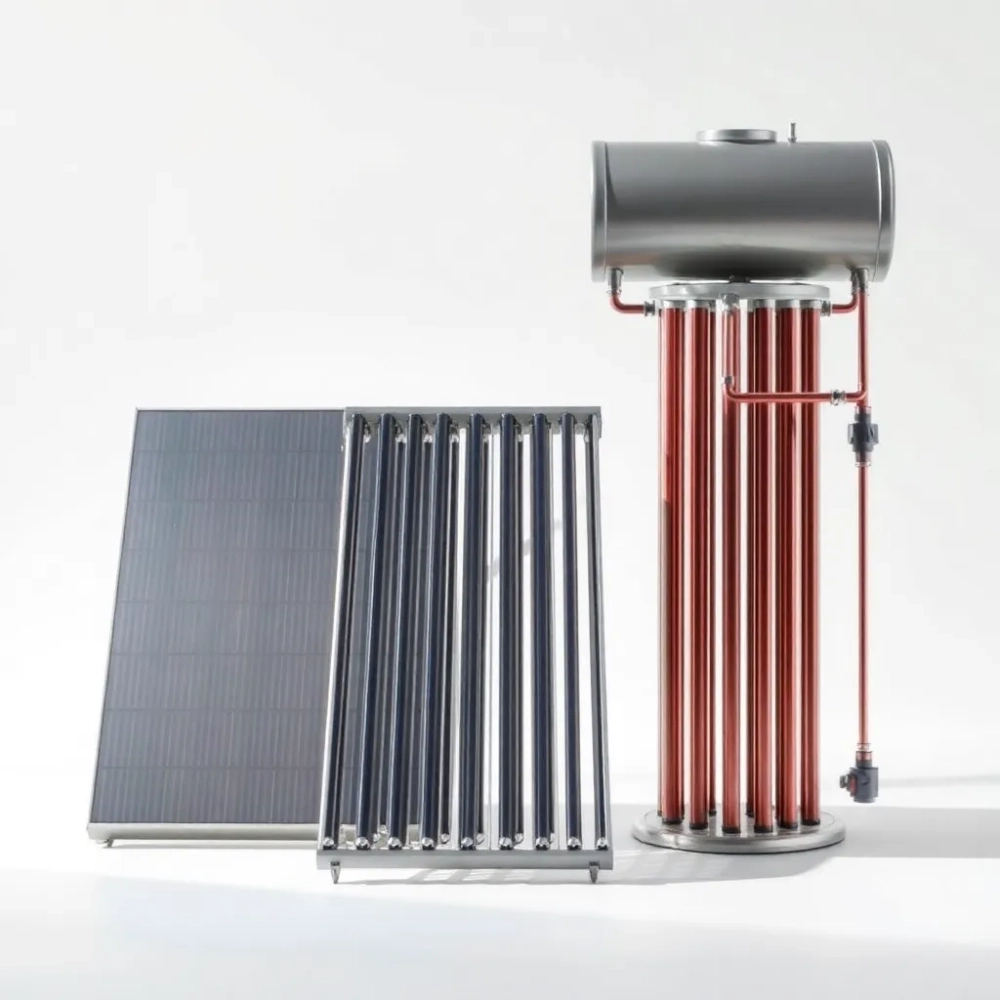

Rodzaje kolektorów słonecznych

Kolektory płaskie stanowią najpopularniejszą kategorię na europejskim rynku, odpowiadając za około 75 procent sprzedawanych jednostek. Ich konstrukcja bazuje na prostokątnej ramie aluminiowej lub stalowej, w której umieszczono absorber z siecią równoległych kanałów rurowych pokrytych warstwą absorpcyjną. Szkło hartowane o wysokiej transmisyjności, sięgającej 91-93 procent dla fal krótkich, chroni absorber przed czynnikami atmosferycznymi, a jednocześnie przepuszcza maksimum energii słonecznej. Prostota budowy przekłada się na niższą cenę zakupu w przeliczeniu na metr kwadratowy powierzchni czynnej kolektor płaski kosztuje od 800 do 1500 złotych brutto w zależności od jakości komponentów i renomy producenta.

Kolektory próżniowe z rurami cieplnymi (heat pipe) wyróżniają się cylindryczną budową, gdzie każda rura pracuje jako niezależny absorber zamknięty w próżni. Rura szklana zewnętrzna i wewnętrzna tworzą szczelną przestrzeń odpowietrzoną do ciśnienia rzędu 0,01 paskala, co eliminuje konwekcję powietrza jako medium transferowego. Wewnątrz znajduje się rura miedziana wypełniona niewielką ilością medium parującego zazwyczaj alkoholu które odparowuje przy nagrzaniu i kondensuje na chłodniejszym końcu rury, przekazując ciepło do wężownicy. Ta technologia pozwala na osiąganie temperatur rzędu 120-150 stopni Celsjusza przy stosunkowo niskim nasłonecznieniu, co jest niemożliwe w przypadku kolektorów płaskich.

Kolektory hybrydowe łączące funkcję fototermiczną z fotowoltaiczną to stosunkowo nowa kategoria, która zyskuje na popularności w segmencie budynków energooszczędnych. Moduł photovoltaic thermal (PVT) wykorzystuje spódną powierzchnię ogniwa słonecznego do absorpcji ciepła, które normalnie byłoby tracone, i przekazuje je do obiegu solarnego. Efektywność energetyczna takiego rozwiązania sięga 85 procent przy jednoczesnej produkcji prądu elektrycznego z sprawnością fotowoltaiczną rzędu 18 procent. Cena hybryd pozostaje jednak wyższa o 40-60 procent w porównaniu z tradycyjnymi kolektorami, co wydłuża okres zwrotu z inwestycji.

Może Cię zainteresować: Rodzaje kolektorów słonecznych i ich charakterystyka

Kolektory basenowe, często mylnie zaliczane do kategorii solarnego podgrzewania wody, projektowane są z myślą o temperaturach eksploatacyjnych nieprzekraczających 35 stopni. Brak izolacji termicznej z tyłu obudowy, prosta konstrukcja absorbera z tworzywa sztucznego oraz brak obudowy szklanej sprawiają, że urządzenia te osiągają sprawność jedynie przy bezpośrednim nasłonecznieniu i wysokiej temperaturze wody wejściowej. Idealnie sprawdzają się do przedłużenia sezonu kąpielowego w basenach ogrodowych od wiosny do wczesnej jesieni, a ich cena oscyluje wokół 200-400 złotych brutto za metr kwadratowy czyli znacząco poniżej kolektorów przymieszkaniowych.

Wybór między płaskim a próżniowym nie jest oczywisty i wymaga analizy indywidualnych warunków. Kolektory próżniowe lepiej radzą sobie w klimacie z dużymi dobowymi wahaniami temperatur i przy zacienieniach częściowym na przykład od drzew sąsiadujących posesji ponieważ rura pochłaniająca promieniowanie odbite od otoczenia zwiększa efektywność całkowitą. Kolektory płaskie z kolei wygrywają przy optymalnym ustawieniu, niskich kosztach serwisowania i długiej żywotności bezawaryjnej, co w standardowych warunkach polskiego domu jednorodzinnego oznacza zazwyczaj bardziej rozsądną decyzję ekonomiczną.

Efektywność i wydajność kolektora słonecznego

Sprawność kolektora słonecznego wyrażana jest jako stosunek energii cieplnej oddanej do nośnika do energii promieniowania słonecznego padającego na powierzchnię apertury. Parametr ten zależy od różnicy temperatur między absorberem a otoczeniem im większa ta różnica, tym wyższe straty i niższa sprawność chwilowa. W efekcie kolektor pracujący latem przy małej różnicy temperatur osiąga nawet 80 procent sprawności, podczas gdy zimą przy temperaturze absorbera 80 stopni i otoczenia minus 10 stopni ta sama maszyna może zejść poniżej 30 procent. Ta zależność tłumaczy, dlaczego roczny uzysk energetyczny nie jest prostym iloczynem mocy szczytowej i liczby godzin nasłonecznienia.

Norma PN-EN 12975 definiuje dwa kluczowe parametry charakteryzujące wydajność współczynnik strat optycznych η0 oraz współczynnik strat cieplnych a1 i a2. Pierwszy informuje, jaka część promieniowania zostaje zamieniona na ciepło użyteczne przy zerowej różnicy temperatur wartości powyżej 0,75 świadczą o wysokiej jakości powłoki absorpcyjnej. Drugi opisuje nachylenie krzywej sprawności, czyli tempo spadku efektywności wraz ze wzrostem gradientu temperatur. Kolektor płaski dobrej klasy osiąga parametry a1 na poziomie 3-4 W/(m²·K²), podczas gdy modele próżniowe schodzą poniżej 1 W/(m²·K²), co przy wysokich temperaturach roboczych przekłada się na wyraźną przewagę.

Roczny uzysk energetyczny z instalacji solarnej w warunkach polskich wynosi średnio 450-600 kilowogodzin na metr kwadratý powierzchni czynnej dla kolektorów płaskich i 500-700 kilowogodzin dla rur próżniowych. Liczby te odpowiadają energii cieplnej przekazanej do wody użytkowej, co przy cenie gazu ziemnego rzędu 0,30 zł za kilowatogodzinę oznacza oszczędność 135-210 złotych rocznie z każdego metra kwadratowego. Przy czteroosobowej rodzinie potrzebującej około 10 metrów kwadratowych kolektorów roczne oszczędności na podgrzewaniu wody sięgają 1500-2000 złotych, a jeśli doliczymy ogrzewanie wspomagające w okresie przejściowym kwota ta może wzrosnąć nawet dwukrotnie.

Okres zwrotu inwestycji zależy od wielu zmiennych, ale w typowym scenariuszu dla domu jednorodzinnego w Polsce mieści się w przedziale 6-10 lat. Uwzględniając rosnące ceny energii średnio o 10-15 procent rocznie w ostatniej dekadzie realny okres zwrotu może okazać się znacznie krótszy niż prognozy sprzed kilku lat. Dodatkowo program „Czyste Powietrze" oferuje dotacje sięgające 30 procent kosztów kwalifikowanych instalacji solarnej, a przy spełnieniu odpowiednich progów dochodowych dotacja może wzrosnąć do 50 procent. W połączeniu z ulgą podatkową termomodernizacyjną całkowity koszt inwestycji może spaść nawet o 60 procent, co czyni kolektor słoneczny jedną z najbardziej opłacalnych form energii odnawialnej dostępnych dla polskich gospodarstw domowych.

Żywotność instalacji solarnej szacowana jest na minimum 25-30 lat według danych producentów i norm europejskich, przy czym okres gwarancji na szczelność i sprawność absorbera wynosi standardowo 10 lat. Kolektory płaskie praktycznie nie tracą na wydajności w czasie eksploatacji testy długoterminowe wykazują degradację powłoki selektywnej na poziomie zaledwie 1-2 procent po 20 latach pracy. Regularne przeglądy co 3-5 lat obejmujące kontrolę szczelności połączeń, stanu izolacji przewodów i poziomu glikolu pozwalają utrzymać nominalne parametry przez cały okres użytkowania przy stosunkowo niskich kosztach serwisowych rzędu 200-400 złotych za wizytę.

Wybierając wielkość instalacji, kieruj się zasadą proporcji 40-60 litrów pojemności zasobnika na osobę w gospodarstwie i 1-1,5 metra kwadratowego powierzchni kolektora na osobę. Przeszacowanie mocy prowadzi do przegrzewania i strat energii, podczas gdy niedoszacowanie ogranicza autokonsumpcję i wydłuża okres zwrotu inwestycji.

Współczynnik konwersji fototermicznej mierzony jest w warunkach laboratoryjnych przy natężeniu promieniowania 800 W/m², temperaturze otoczenia 20°C i temperaturze nośnika 50°C. Rzeczywiste osiągi w polskich warunkach będą zawsze niższe ze względu na zmienną intensywność nasłonecznienia i wyższe temperatury pracy.

Instalacja kolektora słonecznego to decyzja, która wpisuje się w szerszą transformację energetyczną polskich gospodarstw domowych. Technologia ta nie wymaga skomplikowanej infrastruktury, działa bezszelestnie i nie emituje żadnych substancji szkodliwych podczas eksploatacji. Dla właściciela domu jednorodzinnego oznacza to realną kontrolę nad częścią kosztów utrzymania, dla środowiska uniknięcie emitowania od 1,5 do 3 ton dwutlenku węgla rocznie w zależności od dotychczasowego źródła energii cieplnej. Warto zauważyć, że oszczędności generowane przez instalację solarną rosną z każdym rokiem wraz ze wzrostem cen konwencjonalnych nośników energii, co czyni z tej inwestycji nie wydatek, lecz lokatę o rosnącej stopie zwrotu.

Świadome podejście do wyboru konkretnego modelu uwzględnia nie tylko parametry techniczne, lecz także warunki montażowe nośność dachu, dostępność przestrzeni na zasobnik, odległość między kolektorem a miejscem umieszczzenia zbiornika. Nawet najsprawniejszy technicznie kolektor straci połowę potencjału, jeśli zamontujemy go na niewłaściwie zorientowanym dachu lub połączymy z niedostatecznie izolowanymi przewodami. Projekt instalacji solarnej wart jest konsultacji z certyfikowanym instalatorem, który uwzględni specyfikę budynku i pomoże dobrać optymalną konfigurację. W dłuższej perspektywie jakość wykonania i dobór komponentów ważą więcej niż sam wybór między płaskim a próżniowym nawet najlepszy absorber nie osiągnie deklarowanych parametrów w źle zaprojektowanym systemie.

Kolektor słoneczny to element szerszego ekosystemu energooszczędnego domu, który doskonale współgra z pompami ciepła, wentylacją z odzyskiem ciepła i inteligentnym zarządzaniem budynkiem. Integracja tych technologii pozwala maksymalizować wykorzystanie darmowej energii słonecznej i minimalizować udział drogich źródeł szczytowego obciążenia. Dla balkonów, gdzie przestrzeń montażowa bywa ograniczona, producenci oferują kompaktowe zestawy solarne przystosowane do instalacji balustradowych, które mimo mniejszej powierzchni czynnej potrafią pokryć znaczną część letniego zapotrzebowania na ciepłą wodę w niewielkim mieszkaniu. Więcej na ten temat znajdziesz na stronie mieszkanie-w-remoncie.pl poświęconej aranżacji balkonów i wykorzystaniu dostępnej przestrzeni.
