Kolektor ciśnieniowy Thunder Black jak podłączyć krok po kroku

Rachunek za podgrzewanie wody potrafi zjeść nawet 30% domowego budżetu energetycznego, a lato w Polsce bywa na tyle hojne w słońce, że grzech byłoby tego nie wykorzystać. Ciśnieniowy kolektor słoneczny schemat podłączenia trzeba jednak potraktować poważnie, bo pomyłka przy montażu oznacza albo brak wydajności, albo poważny wyciek. Poniżej znajdziesz instrukcję, która prowadzi od ramy nośnej aż po uruchomienie, z konkretnymi wartościami, normami i pułapkami, o których rzadko mówią sprzedawcy.

• Montaż kolektora ciśnieniowego krok po kroku od ramy do rur próżniowych
• Jak podłączyć kolektor ciśnieniowy do instalacji CWU i bojlera
• Pierwszy rozruch, odpowietrzanie i test szczelności kolektora ciśnieniowego
• Najczęstsze błędy przy schemacie podłączenia kolektora ciśnieniowego
• Kalkulacja oszczędności dla rodziny 4-osobowej

Montaż kolektora ciśnieniowego krok po kroku od ramy do rur próżniowych

Rama nośna to fundament całej instalacji, bo przenosi obciążenie rzędu 80-120 kg/m² wypełnionej baterii próżniowej przy wietrze dochodzącym do 120 km/h. Montaż zaczyna się od podpór bocznych, które po ustawieniu na płaskim fragmencie dachu lub gruncie skręca się śrubami M10 z podkładkami sprężystymi, by z czasem nie poluzowały się od drgań wiatrowych.

Belka górna i dolna łączą podpory w sztywną bryłę, a poziomica laserowa pozwala wyeliminować odchyłki powyżej 2 mm na metr. Wzmocnienia tylne dobiera się do kąta nachylenia 30-45°, bo właśnie w tym zakresie pada maksimum promieniowania bezpośredniego w polskich szerokościach geograficznych. Każde wzmocnienie mocowane jest co najmniej dwoma kotwami mechanicznymi o nośności 1,5 kN.

Stopki montażowe kotwi się w podłożu przez przelotowe otwory, używając kołków rozporowych M12 do betonu albo śrub dwugwintowych do drewna, a w przypadku blachy trapezowej konieczne są podkładki uszczelniające EPDM, które kompensują rozszerzalność termiczną metalu. Prawidłowe osadzenie kotwy wymaga momentu dokręcającego 65-80 Nm, co na betonowej wieńcu daje pewność, że kolektor nie odjedzie przy pierwszym orkanie.

Uwaga: każdy punkt mocowania powinien przenosić siłę tnącą zgodną z PN-EN 1991-1-4, bo wiatr w Polsce potrafi generować podciśnienie ssące przekraczające 1,8 kN/m².

Zbiornik ciśnieniowy osadza się w ramie jeszcze przed włożeniem rur próżniowych, bo jego masa 90-120 kg wymaga stabilnego oparcia na czterech podporach z wkładkami gumowymi. Zawory bezpieczeństwa montuje się od razu, sprawdzając kierunek przepływu oznaczony strzałką na korpusie, a następnie uchwyty rur próżniowych, w które wsuwa się kolejne tuby aż do delikatnego kliknięcia sprężyny zatrzaskowej.

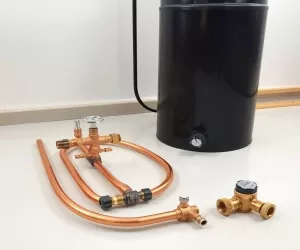

Lista elementów zestawu montażowego

Checklista narzędzi przypomina o kluczu dynamometrycznym, wiertarce z wiertłem 12 mm, poziomicy laserowej i zestawie kluczy imbusowych. Komplet odkrętak i nasadek udaremnia wkręcanie pod wymagany moment bez uszkadzania powłoki antykorozyjnej.

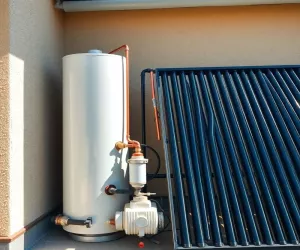

Jak podłączyć kolektor ciśnieniowy do instalacji CWU i bojlera

Schemat hydrauliczny kolektora ciśnieniowego różni się od bezciśnieniowego zasadniczo: obieg glikolu propylenowego zamyka się w pętli zamkniętej z naczyniem wzbiorczym o pojemności 8-12% objętości czynnika. Wracający z paneli czynnik oddaje ciepło przez wężownicę w zbiorniku ciśnieniowym, a pompa obiegowa sterowana różnicowo utrzymuje przepływ tylko wtedy, gdy różnica temperatur przekracza 6-8°C.

Podłączenie do istniejącego bojlera wymaga zamontowania zaworu mieszającego trójdrogowego, który chroni zasobnik przed napływem zbyt gorącej wody i równocześnie zasila obieg CWU. Rura zasilająca idzie od wężownicy kolektora do górnej króćcówki zbiornika, a powrót z dolnej, co wymusza przepływ przeciwprądowy i zwiększa sprawność wymiany o 12-18% względem układu współprądowego.

Ciśnienie robocze instalacji mieści się w przedziale 2,5-4 bar, a zawór bezpieczeństwa otwiera się przy 6 bar, co wynika z normy PN-EN 12975-2 dla kolektorów słonecznych. Grupa pompowa powinna zawierać manometr, separator powietrza i zawór zwrotny, bo każdy pęcherzyk powietrza w glikolu obniża wydajność o 3-5% rocznie.

Wskazówka: izoluj rury glikolowe otuliną Armaflex o grubości 19 mm, bo różnica temperatur na dachu osiąga latem 90°C, a straty ciepła w niezaizolowanej rurze potrafią sięgać 1,5 kWh dziennie.

Połączenie elektryczne pompy i sterownika różnicowego wykonuje się przewodem YDYp 3×1,5 mm² w osłonie odpornej na UV, a czujnik temperatury kolektora umieszcza się w pochwie przykręconej do rury wylotowej panelu pod kątem 45° przeciwnym do kierunku przepływu. Błędy w lokalizacji czujnika to klasyczna przyczyna fałszywego wyłączania pompy nocą.

Porównanie typów kolektorów Thunder

Kolektora bezciśnieniowego nie stosuj przy istniejącej instalacji z ciśnieniem wodociągowym 3-5 bar, bo zbiornik otwarty nie wytrzyma takiego ciśnienia i zawór przelewowy zacznie tracić wodę. Wariantu przepływowego unikaj z kolei przy dachach płaskich o nośności poniżej 75 kg/m², bo wymaga dodatkowego zasobnika stojącego na podłodze.

Pierwszy rozruch, odpowietrzanie i test szczelności kolektora ciśnieniowego

Napełnianie obiegu glikolem wykonuje się pompą ręczną przy otwartym zaworze odpowietrzającym na najwyższym punkcie instalacji, aż do wypłynięcia czynnika bez pęcherzyków powietrza. Stężenie glikolu propylenowego dobiera się do minimalnej temperatury projektowej: przy -25°C potrzebne jest 45% roztworu, co obniża temperaturę zamarzania do -32°C.

Odpowietrzanie trwa zwykle 20-40 minut i polega na cyklicznym włączaniu pompy na 30 sekund z przerwami 2-minutowymi, by pęcherzyki zdążyły wypłynąć do separatora. Ciśnienie podczas próby szczelności podnosi się do 5 bar przez 30 minut, a każdy spadek o więcej niż 0,2 bar wskazuje nieszczelność, którą lokalizuje się pianką myjącą na połączeniach zaciskowych.

Pierwsze uruchomienie sterownika różnicowego ustawia się na próg załączenia ΔT=8°C i wyłączenia ΔT=3°C, a maksymalną temperaturę zbiornika ogranicza się do 95°C, bo glikol powyżej tej wartości zaczyna się rozkładać. Po godzinie pracy sprawdza się temperaturę na czujniku kolektora i porównuje z obliczeniową dla danego nasłonecznienia.

Czy wiesz, że: prawidłowo napełniona instalacja ciśnieniowa pobiera z sieci wodociągowej jedynie 2-3% objętości rocznie, a uzupełnianie glikolu zaleca się co 3 lata, bo rozkład propylenowego czynnika przyspiesza powyżej 120°C.

Test szczelności obiegu CWU polega na zamknięciu zaworu odcinającego i obserwacji manometru przez 60 minut, gdzie dopuszczalny spadek wynosi 0,1 bar. Po pozytywnym teście uruchamia się grzanie wspomagające bojlera i sprawdza, czy zawór mieszający prawidłowo reaguje na sygnał ze sterownika.

Najczęstsze błędy przy schemacie podłączenia kolektora ciśnieniowego

Montaż czujnika temperatury w miejscu nasłonecznionym zamiast w pochwie na rurze wylotowej to grzech pierworodny, bo sterownik otrzymuje zawyżone odczyty i wyłącza pompę za wcześnie. Prawidłowe umieszczenie czujnika zapewnia 8-12% więcej pozyskanej energii w sezonie.

Brak naczynia wzbiorczego lub jego niedowymiarowanie prowadzi do cyklicznego otwierania zaworu bezpieczeństwa i ubytków glikolu przy każdym cyklu grzewczym. Naczynie o pojemności mniejszej niż 8% objętości czynnika traci wodę już przy wzroście temperatury o 40°C.

Użycie zaworów zwrotnych w niewłaściwym kierunku powoduje grawitacyjny przepływ nocą, kiedy kolektor jest zimny, a zbiornik ciepły, co skutkuje oddawaniem ciepła z powrotem do nieba. Zawór montuje się strzałką zawsze od kolektora do zbiornika, a jego sprężyna musi wytrzymać ciśnienie 6 bar.

Izolacja rur glikolowych wykonana otuliną o grubości 9 mm zamiast 19 mm podwaja straty ciepła na odcinku 10 metrów bieżących, co w skali roku kosztuje 180-250 kWh. Cienka otulina parcieje też od UV po 2-3 latach, więc oszczędność pozorna zamienia się w koszt wymiany.

Ryzyko: poparzenie gorącym glikolem przy 130°C zdarza się, gdy zawór bezpieczeństwa nie jest podłączony do odpływu, a odpowietrzanie odbywa się bez rękawic. Zawsze noś rękawice termoodporne klasy 3 i okulary przy pierwszym uruchomieniu.

Dobór kotew do podłoża bywa bagatelizowany: w pustaku ceramicznym zwykłe kołki rozporowe nie trzymają i po roku rama zaczyna odjeżdżać przy silnym wietrze. Rozwiązaniem są kotwy chemiczne na żywicy winyloestrowej, które w pustaku przenoszą 2,5 kN na punkt.

Harmonogram konserwacji rocznej

• Co 12 miesięcy: czyszczenie rur próżniowych miękką ściereczką z wodą destylowaną, kontrola szczelności zaworów.
• Co 24 miesiące: wymiana uszczelek w uchwytach rur, sprawdzenie momentu dokręcenia śrub ramy.
• Co 36 miesięcy: analiza glikolu refraktometrem, wymiana jeśli gęstość spadła poniżej 1,03 g/cm³.
• Co 60 miesięcy: wymiana membrany w naczyniu wzbiorczym, kontrola anody magnezowej w zbiorniku.

Kiedy NIE montować kolektora ciśnieniowego

Odpuść ten wariant, gdy dach ma ekspozycję północną lub zacienienie przez komin i drzewa powyżej 4 godzin dziennie. Przy nachyleniu poniżej 20° sprawność spada o 25%, a powyżej 55° ryzykujesz zerwanie kolektora przez wiatr spiętrzający się przy kalenicy.

Zrezygnuj też, gdy instalacja wodociągowa w domu pracuje na ciśnieniu stałym 5 bar i nie ma miejsca na dodatkowe naczynie wzbiorcze, bo każde jego niedowymiarowanie skończy się wyciekiem. W takim wypadku lepiej sprawdza się kolektor przepływowy z zewnętrznym zbiornikiem.

Kalkulacja oszczędności dla rodziny 4-osobowej

Czteroosobowa rodzina zużywa średnio 280-320 litrów ciepłej wody użytkowej dziennie, co w przeliczeniu na energię daje 14-17 kWh/dobę. Kolektor ciśnieniowy o powierzchni 4 m² i sprawności 65% pokrywa w sezonie maj-wrzesień około 70-80% tego zapotrzebowania, czyli rocznie 2 800-3 400 kWh ciepła.

Przy aktualnej cenie gazu ziemnego około 0,35 PLN/kWh i prądu 0,95 PLN/kWh oszczędność waha się od 980 do 3 230 PLN rocznie w zależności od źródła wspomagającego. Koszt inwestycji zwraca się w 4-6 lat, a żywotność instalacji ciśnieniowej sięga 20-25 lat, co daje czysty zysk rzędu 15-45 tysięcy PLN w cyklu życia.

Lokalizacja i ekspozycja kolektora

Optymalna ekspozycja to kierunek południowy z odchyleniem do 30° na wschód lub zachód, bo w polskich warunkach różnica w uzysku nie przekracza 5%. Kąt nachylenia dobiera się do szerokości geograficznej: dla Polski centralnej 35-40°, dla północnej 40-45°, dla południowej 30-35°.

Sprawdź zacienienie o każdej porze roku aplikacją typu Sun Surveyor lub prostym sznurkiem odwzorowującym tor słońca w dniu równonocy. Nawet 20% zacienienia baterii próżniowej obniża uzysk o 15%, bo rury próżniowe tracą próżnię przy długotrwałym braku nasłonecznienia.

Sprawdź pełną instrukcję wideo krok po kroku na playliście poświęconej kolektorom słonecznym, a kalkulację oszczędności porównaj z indywidualnym rachunkiem za ciepłą wodę z ostatnich 12 miesięcy. Twoje rachunki za CWU spadną w pierwszym sezonie, a pompa różnicowa będzie pracować cicho i niezawodnie przez następne dwie dekady.
