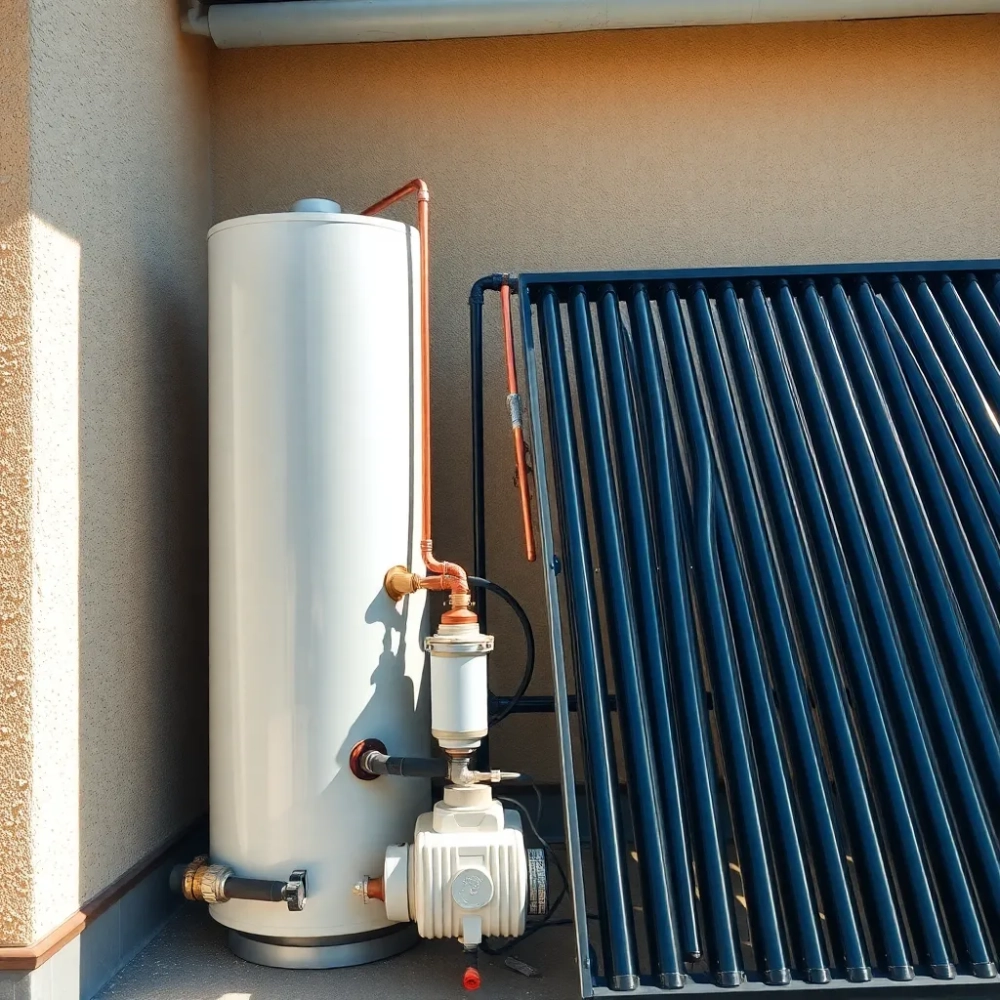

Jak podłączyć kolektor słoneczny ciśnieniowy krok po kroku

Rachunek za ciepłą wodę potrafi zjeść kilkaset złotych miesięcznie, szczególnie gdy rodzina liczy cztery osoby, a bojler elektryczny grzeje wodę niemal bez przerwy. Kolektor słoneczny ciśnieniowy o pojemności 150 l potrafi pokryć od pięćdziesięciu do siedemdziesięciu procent rocznego zapotrzebowania na ciepłą wodę użytkową w typowym gospodarstwie domowym, działając nieprzerwanie od wczesnej wiosny do późnej jesieni. Poniżej znajdziesz konkretne parametry techniczne, schemat podłączenia opisany krok po kroku, listę najczęstszych błędów oraz realną kalkulację zwrotu z inwestycji w 2024 roku.

• Schemat instalacji kolektora ciśnieniowego do ciepłej wody
• Montaż kolektora słonecznego krok po kroku
• Dobór pojemności i miejsca montażu kolektora ciśnieniowego
• Eksploatacja całoroczna i konserwacja na zimę
• Najczęstsze błędy przy podłączaniu kolektora ciśnieniowego
• Koszty i zwrot z inwestycji w 2024 roku
• Dlaczego heat pipe wygrywa w polskich warunkach

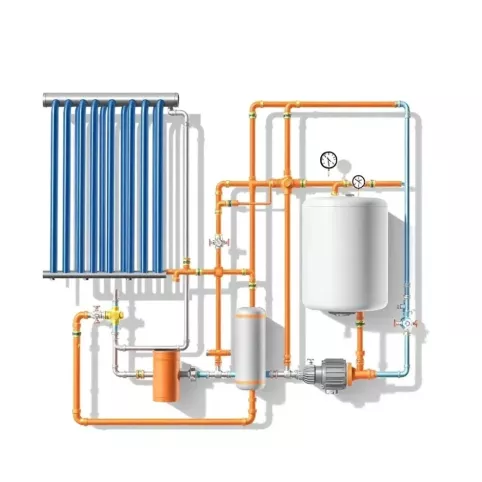

Schemat instalacji kolektora ciśnieniowego do ciepłej wody

Ciśnieniowy kolektor próżniowy typu heat pipe działa na zasadzie bezpośredniego przepływu wody użytkowej przez rury próżniowe, bez udziału glikolu, pompy obiegowej i sterownika elektronicznego. Każda rura zawiera aluminiowy absorber pokryty azotką tytanu, zamknięty w szklanej bańce próżniowej, a wewnątrz umieszczona jest miedziana rurka wypełniona niewielką ilością cieczy o temperaturze wrzenia poniżej trzydziestu stopni Celsjusza. Gdy promieniowanie słoneczne pada na absorber, ciecz ta odparowuje, transportuje ciepło do górnej głowicy, a tam skrapla się, oddając energię wodzie przepływającej przez miedziany kolektor zbiorczy.

Taka konstrukcja eliminuje ryzyko zamarzania i przegrzania, ponieważ układ działa wyłącznie wtedy, gdy słońce faktycznie grzeje, nocą, przy pochmurnej pogodzie czy w silny mróz rury pozostają bierne. Wewnętrzny przepływ wody wymusza jedynie ciśnienie w sieci wodociągowej, więc kolektor wpina się szeregowo w obieg zimnej wody, tuż przed podgrzewaczem pojemnościowym. Brak glikolu oznacza brak konieczności jego uzupełniania co kilka lat i brak toksycznych wycieków.

Schemat podłączenia wygląda następująco: wodomierz > zawór odcinający > filtr siatkowy > kolektor słoneczny z zaworem bezpieczeństwa 6 bar > grzałka elektryczna z termostatem > zasobnik ciepłej wody > instalacja domowa. Trójdrożny zawór przełączający automatycznie kieruje wodę do kolektora, gdy temperatura w kolektorze przekracza czterdzieści pięć stopni Celsjusza, a w przeciwnym razie puszcza ją obejściem do grzałki. Taki zawór warto wybrać w wersji z termostatem kapilarnym, reagującym bezpośrednio na temperaturę wody w kolektorze.

Przyłącze zimnej wody doprowadzającej musi mieć ciśnienie co najmniej 2 bar, a w gospodarstwach ze starszymi instalacjami warto zamontować mały hydrofor wyrównawczy, który zamortyzuje skoki ciśnienia podczas nagrzewania. Zawór zwrotny tuż za filtrem zapobiega cofaniu się gorącej wody do sieci, co jest wymagane przez większość zakładów wodociągowych, powrót gorącej wody do wodociągu grozi korozją rur miejskich.

Porównanie trzech typów kolektorów

Kolektor płaski sprawdza się na dużych, płaskich dachach, gdzie można ustawić go pod optymalnym kątem, ale zimą wymaga glikolu i sterownika. Próżniowy typu U ogrzewa całą wodę wewnątrz rury, więc jego sprawność wyraźnie spada przy pochmurnej aurze. Heat pipe reaguje na rozproszone światło nawet w lutym, bo każda rura działa niezależnie, gdy jedna jest zacieniona, pozostałe dalej grzeją.

Montaż kolektora słonecznego krok po kroku

Samodzielny montaż zestawu 150-litrowego trwa od sześciu do dziesięciu godzin w dwie osoby, pod warunkiem że większość elementów jest już zmontowana fabrycznie. Najtrudniejszym etapem jest przeniesienie zbiornika wypełnionego wodą, bo masa robocza dochodzi do 230 kilogramów, dlatego producent dzieli ciężar na dwie sekcje: górną z rurami próżniowymi i dolną ze zbiornikiem ze stali nierdzewnej. Miejsce montażu warto wybrać zanim przyjdzie kurier, najlepiej południowa ściana budynku lub dach o nachyleniu od trzydziestu do czterdziestu pięciu stopni.

Potrzebne narzędzia i materiały to: klucz francuski 24 mm, wiertarka udarowa z wiertłami do betonu 12 mm, poziomica laserowa, rury PEX 16 mm z izolacją termiczną, wełna mineralna grubości pięciu centymetrów, folia aluminiowa, zawór bezpieczeństwa 6 bar, zawór trójdrożny termostatyczny, trzy opaski zaciskowe ze stali nierdzewnej, kołki rozporowe M10 i taśma teflonowa. Grzałka elektryczna o mocy trzech kilowatów z termostatem od pięćdziesięciu do siedemdziesięciu pięciu stopni Celsjusza dołączana jest osobno, bo nie każdy producent montuje ją seryjnie.

Mocowanie stelaża

Stelaż kotwiony jest do ściany lub dachu za pomocą kołków rozporowych M10 osadzonych na głębokość minimum ośmiu centymetrów w betonie. W gruncie stosuje się słupki ze stali ocynkowanej o długości osiemdziesięciu centymetrów, z czego pięćdziesiąt centymetrów musi znaleźć się pod powierzchnią, żeby wiatr nie przewrócił całej konstrukcji. Rozstaw słupków dobiera się tak, aby odległość między nimi nie przekraczała stu pięćdziesięciu centymetrów przy zestawie piętnastu rur.

Stelaż warto skręcić na ziemi w pozycji leżącej, wypoziomować, a następnie dopiero podnieść razem z zainstalowanym dolnym zbiornikiem. Po ustawieniu konstrukcji montuje się górną część z rurami próżniowymi, każda rura wciskana jest w gniazdo z uszczelką silikonową i blokowana plastikowym klipsem. Gorące rury nie wolno dotykać gołą ręką, bo mogą mieć powyżej osiemdziesięciu stopni, nawet jeśli otoczenie jest chłodne.

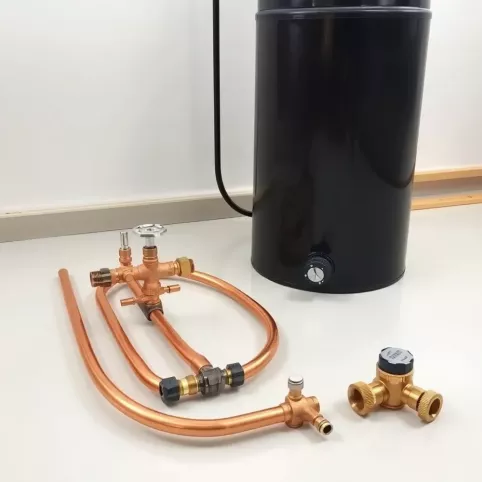

Podłączenie hydrauliczne

Rury PEX 16 mm prowadzi się od zimnego przyłącza za wodomierzem do dolnego króćca zbiornika, a wychodzącą wodę gorącą, od górnego króćca do zasobnika pojemnościowego w domu. Połączenia skręcane wymagają taśmy teflonowej nawiniętej w dziesięciu warstwach zgodnie z kierunkiem gwintu, a zawór bezpieczeństwa ustawia się pionowo, membraną do góry, z odprowadzeniem kanalizacyjnym. Odległość od zaworu do najbliższej studzienki kanalizacyjnej nie powinna przekraczać trzech metrów, bo wyrzut gorącej pary przy nadmiernym ciśnieniu może uszkodzić wykończenie.

Izolacja termiczna rur łączących kolektor z domem to kluczowa sprawa, bo strata temperatury wody w niezaizolowanym PEX-ie dochodzi do jednego stopnia na każdy metr bieżący. Podwójna otulina piankowa o grubości trzynastu milimetrów to za mało, skuteczne okrycie stanowi warstwa wełny mineralnej grubości pięciu centymetrów, owinięta folią aluminiową odbijającą promieniowanie podczerwone. Złączki i zawory też trzeba ocieplić, bo przez każdą niezaizolowaną armaturę ucieka energia odpowiadająca kilku kilowatogodzinom dziennie.

Uruchomienie i test szczelności

Przed pierwszym uruchomieniem zbiornik napełnia się powoli wodą przez dolny króciec, odkręcając jednocześnie górny zawór odpowietrzający. Po wypełnieniu zakręca się oba zawory i sprawdza ciśnieniomierzem, czy ciśnienie w układzie utrzymuje się na poziomie trzech bar przez co najmniej pół godziny. Spadek o więcej niż 0,1 bar oznacza nieszczelność, najczęściej w miejscach połączeń skręcanych, wtedy trzeba je dokręcić lub powtórzyć uszczelnienie.

Po udanej próbie szczelności włącza się grzałkę, ustawia termostat na pięćdziesiąt pięć stopni Celsjuszy i czeka, aż woda osiągnie zadaną temperaturę. Pierwsze uruchomienie kolektora próżniowego trwa zwykle kilka godzin przy pełnym słońcu, a temperatura wody na wyjściu dochodzi do sześćdziesięciu siedmiu stopni nawet w kwietniu, zanim grzałka zdąży się włączyć. Podczas normalnej eksploatacji czas oczekiwania na ciepłą wodę przy kranie wynosi od pięciu do sześciu sekund, krótszy niż w bojlerze elektrycznym, w którym musi spłynąć cały zimny zaleg.

Dobór pojemności i miejsca montażu kolektora ciśnieniowego

Podstawowa zasada mówi o pięćdziesięciu litrach pojemności na jednego domownika, ale ta reguła wymaga korekty w zależności od liczby łazienek i intensywności korzystania z wanny. W domu z dwóchką domowników wystarcza zbiornik 150 l. Trzy osoby potrzebują zasobnika 200 l, cztery, 250 l, a pięcioosobowa rodzina powinna rozważyć zbiornik 300 l lub połączenie dwóch zestawów szeregowo. Te wartości wynikają z polskich norm zużycia wody, średnio dziewięćdziesiąt litrów ciepłej wody na osobę dziennie.

Liczba rur próżniowych a wydajność

Każda rura próżniowa o długości osiemdziesięciu centymetrów ma powierzchnię absorpcji około 0,18 m², więc zestaw piętnastu rur daje 2,7 m² powierzchni grzewczej. Takie pole wystarcza, by w czerwcu wytworzyć dziennie do stu czterdziestu litrów gorącej wody bez udziału grzałki. W grudniu ta sama instalacja wyprodukuje jedynie trzydzieści do pięćdziesięciu litrów, dlatego termostatyczny zawór trójdrożny automatycznie przełącza zasilanie na grzałkę elektryczną.

Kąt nachylenia i orientacja

Optymalny kąt montażu dla polskiej szerokości geograficznej wynosi od trzydziestu do czterdziestu pięciu stopni względem poziomu, przy czym kąt czterdziestu stopni sprawdza się najlepiej przez cały rok, latem radzi sobie z wysokim słońcem, zimą zbiera promienie padające nisko nad horyzontem. Odchylenie od południa o więcej niż dwadzieścia stopni zmniejsza roczną produkcję energii o piętnaście procent, a montaż wyłącznie na wschód lub zachód obniża wydajność o trzydzieści procent. Południowo-wschodnia ściana budynku daje dziewięćdziesiąt pięć procent wydajności południowej i jest akceptowalnym kompromisem.

Na dachu płaskim stosuje się specjalne ramy kątowe z regulacją nachylenia od trzydziestu do pięćdziesięciu stopni, które jednocześnie zapewniają odpowiednią odległość od pokrycia dachowego. Minimalny odstęp od dachu wynosi piętnaście centymetrów, żeby zapewnić cyrkulację powietrza i zapobiec przegrzewaniu pokrycia. Na dachu skośnym kolektor montuje się równolegle do połaci, co poprawia estetykę, ale zmniejsza kąt padania promieni słonecznych w miesiącach letnich.

Eksploatacja całoroczna i konserwacja na zimę

Latem kolektor heat pipe samodzielnie osiąga od czterdziestu ośmiu do sześćdziesięciu pięciu stopni Celsjusza bez jakiejkolwiek ingerencji użytkownika. Wystarczy raz w miesiącu sprawdzić wizualnie szczelność połączeń i stan armatury, bo reszta dzieje się automatycznie dzięki fizyce phase change, ciecz wewnątrz rur paruje przy każdym dostępie słońca i wraca w formie skroplin. Ta bezobsługowość stanowi główną przewagę nad kolektorami płaskimi, które wymagają wymiany glikolu co trzy lata.

Zimą układ działa w trybie wspomaganym przez grzałkę elektryczną o mocy trzech do czterech kilowatów, sterowaną termostatem ustawionym na czterdzieści pięć stopni. Gdy temperatura wody w kolektorze spadnie poniżej czterdziestu stopni, termostatyczny zawór trójdrożny odcina obieg solarny i kieruje wodę bezpośrednio do grzałki, która podgrzewa ją w dwadzieścia minut dla czteroosobowej rodziny. Dzienny pobór prądu przez grzałkę zimą wynosi od sześciu do dziesięciu kilowatogodzin, czyli około czterech złotych przy taryfie G11.

Konserwacja sezonowa

Coroczne przeglądy warto przeprowadzać wczesną wiosną, przed sezonem grzewczym, sprawdzając stan uszczelek, ciśnienie w zaworze bezpieczeństwa i drożność filtra siatkowego. Filtr siatkowy na wejściu zimnej wody czyści się co sześć miesięcy, bo zanieczyszczenia ograniczają przepływ i zmniejszają wydajność grzewczą nawet o dwadzieścia procent. Uszczelki silikonowe w głowicach rur próżniowych wymienia się co pięć lat, nawet jeśli wyglądają na nienaruszone.

Najczęstsze błędy przy podłączaniu kolektora ciśnieniowego

Zbyt grube rury PEX, dwudziestki zamiast szesnastek, to częsty grzech kupujących, którzy sądzą, że większa średnica zapewni lepszy przepływ. W praktyce ciepła woda potrzebuje od pięciu do sześciu sekund, by dotrzeć do kranu, co oznacza, że każdy dodatkowy metr rury dwudziestki to siedemnaście litrów wody czekającej bezczynnie w instalacji. Rura PEX 16 mm ma wewnętrzną średnicę dwunastu milimetrów i pojemność 0,11 l na metr, więc dziesięć metrów trasy to nieco ponad litr zimnej wody, który trzeba spuścić przed użyciem ciepłej.

Drugi klasyczny błąd to zakup zestawu bez grzałki elektrycznej, bo takie wersje są tańsze o trzysta do pięciuset złotych. Bez grzałki kolektor staje się bezużyteczny od listopada do marca, czyli dokładnie wtedy, gdy najbardziej potrzebna jest ciepła woda, a rachunki za prąd do ogrzewania bojlera sięgają szczytu. Grzałka trzy kilowaty z termostatem mechanicznym kosztuje od stu pięćdziesięciu do trzystu złotych i zwraca się w pierwszym sezonie zimowym.

Stelaż bez stali nierdzewnej, wykonany ze stali czarnej malowanej proszkowo, koroduje już po dwóch sezonach, szczególnie w pobliżu instalacji chlorkowej. Cynkowanie ogniowe daje nieco lepszą ochronę, ale dopiero stal nierdzewna gatunku AISI 304 gwarantuje trwałość porównywalną z żywotnością samych rur próżniowych, która wynosi od piętnastu do dwudziestu pięciu lat. Cena różnicy to około dwustu złotych, rozłożone na piętnaście lat eksploatacji daje trzynaście złotych rocznie.

Brak izolacji złączek i zaworu bezpieczeństwa to błąd, który przez cały rok kosztuje użytkownika od pięciu do ośmiu procent zgromadzonej energii cieplnej. Zawór bezpieczeństwa wystaje ponad powierzchnię izolacji, więc wystarczy owinąć go szczelnie wełną mineralną i zabezpieczyć folią. Złączki skręcane przy króćcach zbiornika promieniują ciepło na całą długość, jeśli nie zostaną ocieplone, to ten sam efekt, co niezaizolowany fragment komina w domu energooszczędnym.

Koszty i zwrot z inwestycji w 2024 roku

Cena kompletnego zestawu piętnastu rur ze zbiornikiem 150 l wynosi od dwóch tysięcy trzystu do trzech tysięcy pięciuset złotych w największych platformach sprzedażowych w 2024 roku. Montaż przez autoryzowaną ekipę podnosi koszt od tysiąca do półtora tysiąca złotych, ale obejmuje gwarancję na wykonawstwo i poprawny dobór komponentów. W sumie inwestycja w wersji z montażem zamyka się w kwocie od trzech tysięcy trzystu do pięciu tysięcy złotych, w zależności od regionu i dostępności ekipy.

Roczne oszczędności wynoszą od tysiąca do półtora tysiąca złotych w porównaniu z bojlerem elektrycznym, bo kolektor pokrywa sześć do ośmiu miesięcy zapotrzebowania na ciepłą wodę bezpłatnie. W domu z piecykiem gazowym oszczędność spada do sześciuset do dziewięciuset złotych rocznie, ale komfort użytkowania rośnie, brak konieczności czekania, aż piecyk się rozgrzeje, stała temperatura bez wahań i brak zależności od dostawcy gazu.

Dlaczego heat pipe wygrywa w polskich warunkach

Polska leży w strefie klimatycznej, gdzie lato trwa od pięciu do sześciu miesięcy z temperaturami powietrza wystarczającymi do nagrzania wody, ale zima przynosi mrozy od dwudziestu do trzydziestu stopni, a okres pochmurnej pogody potrafi trwać tygodniami. Kolektor próżniowy heat pipe radzi sobie z pochmurną aurą lepiej niż płaski, bo każda rura reaguje na rozproszone światło padające z każdego kierunku, a w próżni straty ciepła są minimalne. Według badań Instytutu Energetyki Odnawialnej w Madrycie z 2023 roku sprawność próżniowego heat pipe'a w warunkach rozproszonego promieniowania wynosi sześćdziesiąt osiem procent, podczas gdy płaski spada do czterdziestu procent.

Bezobsługowość kolektora próżniowego wynika z zamkniętego obiegu pary wewnątrz każdej rury, działającego na zasadzie termosyfonu, para wodna sama unosi się do góry, oddaje ciepło, skrapla się i spływa grawitacyjnie. Gdy słońce zachodzi lub chowa się za chmurami, proces po prostu ustaje, bez konieczności sterowania elektronicznego. W przeciwieństwie do kolektora płaskiego z glikolem, heat pipe nie wymaga pompy obiegowej, która by się zatarła, ani glikolu, który z czasem traci właściwości i trzeba go wymienić.

Polskie normy PN-EN 12975 i PN-EN 12976 określają wymagania dla kolektorów słonecznych, ale żaden przepis nie nakazuje ich stosowania w domach jednorodzinnych. Warunkiem formalnym pozostaje zgłoszenie montażu na elewacji lub dachu do wydziału architektury, jeśli obiekt znajduje się w strefie ochrony konserwatorskiej. Pozwolenie na budowę nie jest wymagane dla kolektorów do dwudziestu metrów kwadratowych powierzchni, chyba że budynek jest wpisany do rejestru zabytków.

Prawidłowe podłączenie kolektora ciśnieniowego sprowadza się do czterech kroków: wybór lokalizacji z kątem nachylenia od trzydziestu do czterdziestu pięciu stopni, montaż stelaża ze stali nierdzewnej na kotwach o głębokości minimum ośmiu centymetrów, prowadzenie rur PEX 16 mm w izolacji z wełny mineralnej i folii aluminiowej oraz zainstalowanie zaworu termostatycznego trójdrożnego z grzałką trzy kilowaty. Kolektor z piętnastu rur o pojemności 150 l pokrywa zapotrzebowanie od pięćdziesięciu do siedemdziesięciu procent roczne dla trzyosobowej rodziny, a inwestycja zwraca się od dwóch i pół do czterech lat w porównaniu z bojlerem elektrycznym.

Jeśli cenisz spokój od rachunków i chcesz przejść na ciepłą wodę produkowaną lokalnie, kolektor heat pipe o pojemności 150 l stanowi jedno z najbardziej opłacalnych rozwiązań dostępnych na polskim rynku w 2024 roku. Pobierz kalkulator zwrotu z inwestycji w formacie arkusza, dopasuj dane do swojego gospodarstwa domowego i porównaj wyniki z aktualnymi rachunkami za ciepłą wodę.

Źródła danych i normy: PN-EN 12975-1:2006 (Wymagania ogólne dla kolektorów słonecznych), PN-EN 12976 (Kolektory zintegrowane), raport Instytutu Energetyki Odnawialnej w Madrycie z 2023 roku, dane cenowe z platform sprzedażowych (Q4 2024), program Mój Prąd 6.0 (NFOŚiGW, 2024), program Czyste Powietrze 4.0 (NFOŚiGW, 2024). Aktualne warunki dofinasowania dostępne na stronach nfosigw.gov.pl oraz czystepowietrze.gov.pl.
