Jak podłączyć kolektor słoneczny do instalacji bez stresu

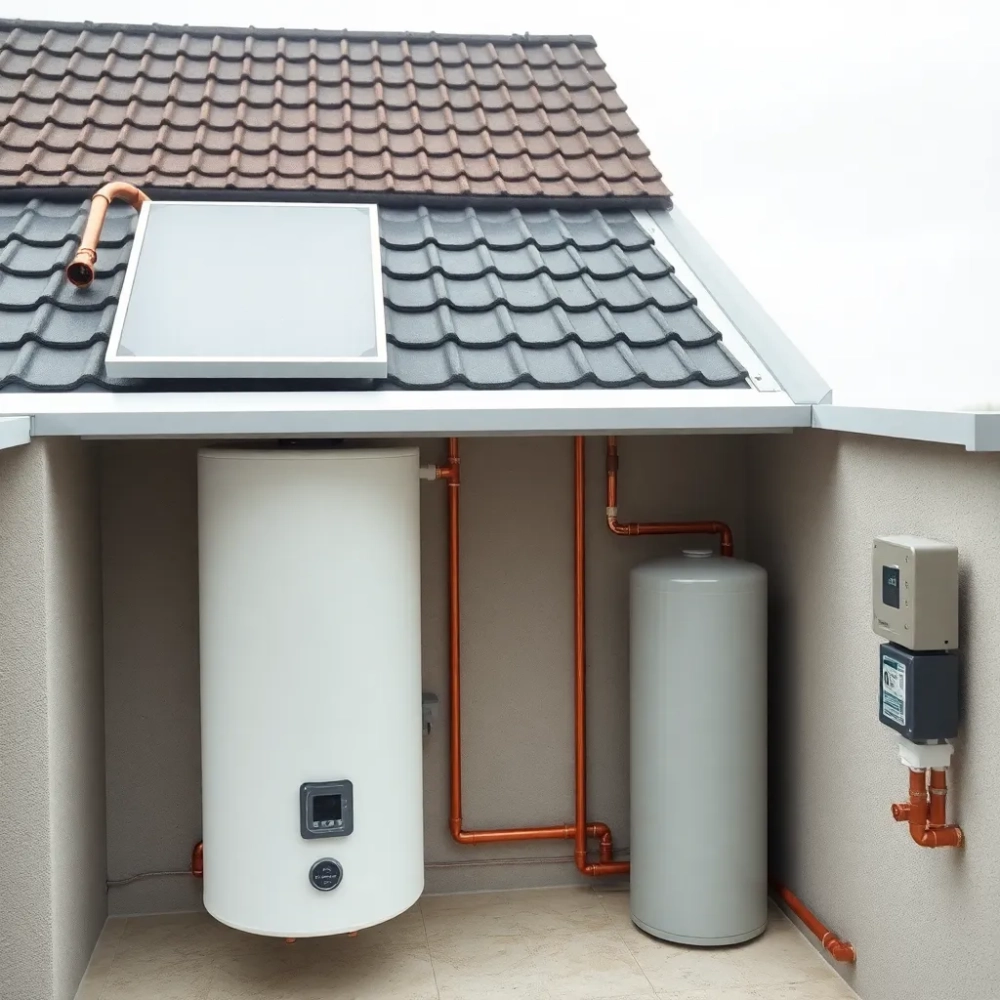

Schemat podłączenia kolektora słonecznego do instalacji

Kolektor słoneczny jeszcze 30 lat temu był egzotyką, dziś staje się jednym z najrozsądniejszych elementów domowej hydrauliki w polskim klimacie. Odpowiedź na pytanie, jak podłączyć kolektor słoneczny do instalacji, sprowadza się do kilku precyzyjnych decyzji: wyboru typu absorbera, wielkości zasobnika, przebiegu rur wypełnionych glikolem oraz właściwego miejsca na dachu.

• Schemat podłączenia kolektora słonecznego do instalacji
• Montaż kolektora próżniowego krok po kroku
• Kolektor słoneczny a bojler 300 l i dobór zbiornika
• Błędy przy podłączaniu solaru do instalacji

Rodzina czteroosobowa zużywa około 200 litrów ciepłej wody dziennie, a dobrze dobrany zestaw solarny pokrywa od 60% do nawet 80% tego zapotrzebowania przez 6-8 miesięcy w roku. Efekt w skali roku to oszczędność rzędu 1500-2500 zł na podgrzewaniu wody, a zwrot z inwestycji następuje zwykle między piątym a ósmym rokiem eksploatacji. To właśnie dlatego temat przyłączenia solaru do istniejącego bojlera interesuje dziś zarówno budujących dom od zera, jak i tych, którzy modernizują starą kotłownię.

Jak działa kolektor i dlaczego glikol

Słońce pada na absorber. Absorber pokryty jest powłoką selektywną, która zamienia promieniowanie w ciepło, oddając jak najmniej energii z powrotem przez wypromieniowanie. Od absorbera ciepło przechodzi do czynnika roboczego, najczęściej glikolu propylenowego z domieszką inhibitorów korozji, który krąży w obiegu zamkniętym i nie zamarza nawet przy minus 25°C. Czynnik oddaje zgromadzoną energię w wymienniku ciepła umieszczonym wewnątrz bojlera, a woda użytkowa nagrzewa się powoli, bez kontaktu z glikolem.

Dwie konfiguracje wymienników są spotykane najczęściej. W bojlerach dedykowanych solarowi umieszcza się dolną wężownicę, która ogrzewa całą objętość zbiornika. W bojlerach uniwersalnych stosuje się podwójne wężownice: górna współpracuje z kotłem, dolna z solarami.

Schemat hydrauliczny obiegu solarnego

Pełny obieg składa się z kolektora, rur przyłączeniowych, naczynia wzbiorczego przeponowego, pompy obiegowej, sterownika różnicowego, zaworu zwrotnego, zaworu bezpieczeństwa, grupy pompowej oraz powrotu do wymiennika w bojlerze. Ciepło płynie w jednym kierunku, a sterownik włącza pompę tylko wtedy, gdy temperatura w kolektorze jest wyższa od temperatury w bojlerze o ustawioną wartość, zwykle o 4-8°C.

Taki układ chroni pompę przed niepotrzebną pracą i minimalizuje straty ciepła w nocy, gdy kolektor wystygłby i mógłby schłodzić bojler przez naturalną konwekcję.

Kolektora płaskiego lepiej nie montować w miejscach zacienionych lub na dachach o nachyleniu poniżej 25°. Próźniowego nie stosuje się przy dużych instalacjach powyżej 20 m² powierzchni absorbera, bo jednostkowy koszt rur i mocowań rośnie wtedy nieproporcjonalnie.

Jedno zdanie o bezpieczeństwie

Obieg solarny pracuje przy ciśnieniu 1,5-3 bar oraz temperaturze czynnika dochodzącej do 180°C przy stagnacji latem, dlatego wymaga naczynia wzbiorczego o pojemności dobranej do objętości glikolu, zaworu bezpieczeństwa 3 bar oraz rur i kształtek odpornych na temperaturę minimum 150°C. Zignorowanie któregoś z tych elementów prowadzi do trwałego uszkodzenia instalacji w pierwszym okresie silnych mrozów lub letnich upałów.

Montaż kolektora próżniowego krok po kroku

Montaż kolektora próżniowego wymaga precyzji, ale nie jest poza zasięgiem sprawnej ekipy dwuosobowej. Najważniejsze to uszanować fizykę: słońce wschodzi na wschodzie, grawitacja ciągnie rury w dół, a glikol zachowuje się inaczej niż woda. Poniższe osiem kroków pochodzi z praktyki instalatorskiej i opiera się na normie PN-EN 12975-2 dla kolektorów oraz PN-EN 806 dla instalacji wody użytkowej.

Krok 1. Wybór lokalizacji i kąt nachylenia

Optymalne nachylenie kolektora w Polsce wynosi 30-40°. Taki kąt daje najlepszy stosunek zysków letnich do zysków zimowych, a jednocześnie umożliwia naturalne odpowietrzenie instalacji. Azymut południowy jest ideałem, ale odchylenie do 30° na wschód lub zachód obniża uzyski jedynie o 5-10%. Każdy stopień odchylenia od południa powyżej tej tolerancji oznacza już wyraźną stratę, przy odchyleniu 45° tracimy około 15% energii rocznej.

Krok 2. Sprawdzenie nośności dachu

Kolektor wypełniony glikolem waży od 25 do 50 kg na metr kwadratowy, a zestaw trzech modułów to dodatkowe obciążenie rzędu 150-250 kg. Krokiew dachowa o przekroju 8×16 cm z drewna klasy C24 w rozstawie do 90 cm udźwignie takie obciążenie bez problemu. Stropy żelbetowe w starszych domach mogą wymagać dodatkowego stelaża lub kotwienia chemicznego, a dach pokryty blachą trapezową wymaga profili dopasowanych do fali.

Przed wejściem na dach warto sprawdzić projekt budowlany lub zlecić oględziny konstruktorowi z uprawnieniami.

Krok 3. Montaż uchwytów i ramion nośnych

Uchwyty dobiera się do pokrycia dachowego: dla dachówki ceramicznej stosuje się haki montowane na krokwiach z pominięciem łaty, dla blachy na rąbek używa się klem, dla papy lub membrany wykorzystuje się śruby dwugwintowe z uszczelką EPDM. Każdy hak przechodzi przez otwór prowadzony wiertłem 12 mm i osadzany jest w drewnie na głębokość minimum 80 mm, po czym wykręca się go i wypełnia szczeliny masą dekarską.

Krok 4. Zawieszenie kolektorów

Kolektor próżniowy wiesza się najpierw na dolnych wspornikach, potem reguluje górne. Szklane rury Heat-Pipe montuje się po ustawieniu ramy, zdejmując folię ochronną tuż przed osadzeniem. Każda rura trafia do tulei silikonowej w głowicy kolektora, a grawitacja sama dociska ją do wymiennika cieplnego wewnątrz rury.

Krok 5. Instalacja hydrauliczna

Przewody solarne prowadzi się w rurach miedzianych 22 mm lub ze stali nierdzewnej karbowanej 25 mm, zawsze ze spadkiem minimum 1% w kierunku odpowietrznika i izolacją z kauczuku syntetycznego o grubości co najmniej 19 mm. Rury wychodzące z kolektora należy zabezpieczyć przed ptactwem osłonką z drutu, a wejście do budynku poprowadzić w tulei ochronnej przez komin termiczny, by para wodna nie skraplała się w przepustówce.

Krok 6. Montaż grupy pompowej i sterownika

Grupę pompową montuje się przy bojlerze lub w kotłowni, na wysokości umożliwiającej odpowietrzenie naczynia wzbiorczego. Pompa obiegowa z elektroniczną regulacją obrotów (np. klasy energetycznej A) zużywa 5-25 W zamiast tradycyjnych 80-100 W. Sterownik różnicowy umieszcza się w suchym miejscu, czujnik temperatury kolektora osadza się w kieszeni pomiarowej w górnej części absorbera, a czujnik bojlera w dolnej jego ćwiartce.

Krok 7. Plukanie i napełnianie obiegu

Obieg napełnia się roztworem glikolu propylenowego o stężeniu dostosowanym do najniższej temperatury w regionie. Dla Polski centralnej stosuje się mieszankę 45-50% glikolu z wodą demineralizowaną, co daje ochronę do około minus 30°C. Pompę włącza się na 30 minut w trybie ciągłym, by usunąć pęcherzyki powietrza, a następnie uzupełnia się glikol do wymaganego poziomu.

Krok 8. Uruchomienie i test szczelności

Całość poddaje się próbie ciśnieniowej 4 bar przez 30 minut, kontrolując spadek ciśnienia na manometrze. Następnie ustawia się parametry pracy sterownika: temperaturę załączenia pompy, histerezę oraz tryb urlopowy. Pierwsze pełne uruchomienie powinno nastąpić w słoneczny dzień między 10 a 14, gdy różnica temperatur pomiędzy kolektorem a bojlerem przekracza 10°C.

⚠️ Samodzielny montaż kolektora na dachu o nachyleniu powyżej 35° wymaga zabezpieczenia linowego oraz aseguracji. Upadek z wysokości trzech metrów kończy się najczęściej trwałym kalectwem.

Kolektor słoneczny a bojler 300 l i dobór zbiornika

Zasobnik ciepłej wody to serce układu, które decyduje o tym, ile energii z kolektora faktycznie trafia do kranu. Zbyt mały bojler nie pomieści zgromadzonego ciepła i zmusi solar do częstego wyłączania się, zbyt duży to niepotrzebny koszt i większe straty postojowe. Prawidłowy dobór sprowadza się do trzech zmiennych: liczby domowników, profilu zużycia oraz powierzchni absorbera.

Wzór na pojemność bojlera

Podstawowe przeliczenie mówi 50-80 litrów pojemności bojlera na jednego mieszkańca, co dla czteroosobowej rodziny daje zakres 200-320 litrów. W domach z wanną i prysznicem warto celować w górną granicę. Dla pojemności powyżej 300 litrów, bojler 300 l z podwójną wężownicą pozostaje najczęściej wybieranym rozwiązaniem, ponieważ mieści zapas na dobę intensywnego użytkowania i współpracuje z instalacją solarną o powierzchni 4-5 m².

Dobór powierzchni kolektora do pojemności

Przyjmuje się, że 1 m² kolektora obsługuje od 50 do 70 litrów pojemności bojlera, przy czym dolna granica dotyczy kolektorów płaskich, a górna próżniowych. Bojlera 300 l nie obsłuży więc pojedynczy moduł 2 m², potrzeba minimum 4 m² kolektora płaskiego lub 3,5 m² próżniowego. Próba pokrycia bojlera 300 l zbyt małą powierzchnią absorbera skończy się tym, że kocioł będzie dogrzewał wodę nawet w środku lata.

Kompatybilność bojlera z instalacją solarną

Nie każdy bojler nadaje się do współpracy z solarami. Zasobnik musi mieć co najmniej jedną wężownicę o powierzchni wymiany 0,8-1,2 m² dla kolektora płaskiego do 4 m² lub 1,2-1,8 m² dla większych zestawów. Ciśnienie robocze obiegu solarnego wynosi 1,5-3 bar, a temperatura stagnacji sięga 180°C, więc wytrzymałość zbiornika i połączeń musi odpowiadać normie PN-EN 12897. Przyłącza zakończone gwintem 3/4 cala ułatwiają podłączenie bez dodatkowych adapterów.

Lista kontrolna przed zakupem

• Zużycie ciepłej wody na dobę dla każdego domownika, zmierzone rachunkami lub wodomierzem
• Powierzchnia dachu lub gruntu o ekspozycji południowej, wolna od cienia drzew i kominów
• Nośność konstrukcji dachowej oraz rodzaj pokrycia
• Obecność komina termicznego lub możliwość przeprowadzenia rur przez ścianę
• Miejsce w kotłowni na bojler 300 l, grupę pompową i naczynie wzbiorcze
• Zasilanie elektryczne w pobliżu sterownika i pompy

Sprawdź swój dach w pięć minut. Potrzebujesz taśmy mierniczej, kompasu smartfona i kątownika. Zmierz dostępną powierzchnię, oceń zacienienie od sąsiednich budynków o 12 i 15, wynik pomnóż przez 0,8 na zyski roczne.

Błędy przy podłączaniu solaru do instalacji

Statystyka serwisowa potwierdza to, co widać na przeglądach gwarancyjnych: ponad 60% usterek w instalacjach solarnych wynika z trzech powtarzalnych błędów, a kolejne 30% to drobnostki, które jednak skracają żywotność systemu o kilka lat. Unikanie tych pułapek jest łatwiejsze niż późniejsze naprawy.

Brak lub źle dobrane naczynie wzbiorcze

Glikol rozszerza się przy nagrzewaniu znacznie bardziej niż woda, a w obiegu zamkniętym nie ma ujścia dla tej objętości. Naczynie przeponowe o pojemności 18-25 litrów dla typowej instalacji rodzinnej musi być dobrane na podstawie całkowitej objętości czynnika w obiegu, ciśnienia wstępnego i ciśnienia otwarcia zaworu bezpieczeństwa. Zbyt małe naczynie powoduje ciągłe otwieranie zaworu i ubytek glikolu, zbyt duże obniża dynamikę pompowania.

Mieszanie glikolu różnych producentów

Glikol propylenowy ma w swoim składzie inhibitory korozji dobrane do konkretnego składu. Mieszanie różnych marek prowadzi do wytrącania osadów i reakcji inhibitorów, które mogą zaatakować miedź w wymienniku. Efekt pojawia się nie po tygodniach, a po dwóch-trzech sezonach, kiedy ścianki rur tracą szczelność i instalacja przestaje trzymać ciśnienie.

Izolacja rur poniżej wymagań

Rury solarne na dachu pracują w ekstremalnych warunkach: latem do 180°C, zimą do minus 30°C. Izolacja z kauczuku o grubości poniżej 19 mm pozwala na starty rzędu 30-50% ciepła na odcinku od kolektora do kotłowni. To tak, jakbyśmy co dzień otwierali okno w ogrzewanym pokoju.

Brak zabezpieczenia przed przegrzaniem

W środku lata, gdy bojler osiągnie 70°C, a kolektor nadal produkuje ciepło, czynnik w obiegu może się zagotować. Sterownik różnicowy wyłącza pompę, ale glikol w zamkniętym układzie nadal się nagrzewa. Zawór mieszający z termostatem lub pompa awaryjna do oddawania ciepła do grzejników to obowiązkowe elementy w każdej poważniejszej instalacji.

Czujnik temperatury w złym miejscu

Osadzenie czujnika na rurze zamiast w tulei pomiarowej wewnątrz absorbera daje odczyt opóźniony o 3-6°C. Sterownik z takim sygnałem włącza pompę zbyt późno i wyłącza zbyt wcześnie, a strata energetyczna sięga 10-15% rocznych uzysków.

⚠️ Samodzielny montaż w obrębie konserwatora zabytków lub przy zmianie konstrukcji dachu wymaga pozwolenia na budowę. Naruszenie więźby dachowej bez projektu zamiennego grozi odmową odbioru budynku przy sprzedaży.

Coroczna konserwacja bez tajemnic

Przegląd roczny powinien obejmować pięć kroków. Sprawdzenie pH glikolu papierkiem lakmusowym, które powinno mieścić się w zakresie 7,5-9,0. Kontrola ciśnienia w naczyniu wzbiorczym, po odcięciu od instalacji, manometrem o dokładności 0,1 bar. Przegląd anody magnezowej w bojlerze, wymiana co 3-5 lat zależnie od zużycia. Czyszczenie szyby lub rur kolektora miękką szczotką z wodą, bez detergentów. Weryfikacja ustawień sterownika i aktualizacja zegara czasowego przy zmianie czasu zimowego na letni.

Konserwacja zajmuje zwykle 90-120 minut i może ją wykonać sam właściciel, jeśli ma podstawowe narzędzia. Wystarczy klucz nastawny, manometr 0-6 bar, papierki lakmusowe, latarka i zestaw zapasowych uszczelek.

Koszty, dofinansowania i kiedy to wszystko się zwraca

Kompletny zestaw solarny do bojlera 300 l, obejmujący trzy kolektory płaskie o łącznej powierzchni 4,5 m², bojler z dwiema wężownicami, grupę pompową, sterownik i pełną instalację hydrauliczną, kosztuje dziś od 18 do 28 tysięcy złotych z montażem. Przy wariancie próżniowym kwota rośnie do 25-38 tysięcy. Do tego dochodzi wartość dofinansowania z programów Mój Prąd lub Czyste Powietrze, które pokrywają od 40% do 65% kwalifikowanych kosztów, w zależności od dochodu gospodarstwa domowego.

Zwrot z inwestycji przy założeniu podwyżek cen energii o 5% rocznie to 6-8 lat dla płaskich i 8-11 lat dla próżniowych. Po tym okresie instalacja produkuje ciepło właściwie za darmo, a jej żywotność sięga 20 lat, co daje drugie tyle czystych oszczędności.

Pytania, które padają najczęściej

Czy kolektor działa zimą? Tak, ale jego wydajność spada do 10-20% potencjału letniego, a mróz nie stanowi zagrożenia dla glikolu propylenowego o stężeniu dobranym do regionu. Więcej ciepła zimą produkuje pompa ciepła niż solar.

Ile trwa sama instalacja? Montaż trzech kolektorów, przeprowadzenie rur, ustawienie grupy pompowej i uruchomienie całości zajmuje ekipie dwóch doświadczonych instalatorów od dwóch do trzech dni roboczych.

Czy trzeba wymieniać bojler? Nie zawsze. Wiele bojlerów z pojedynczą wężownicą można rozbudować do współpracy z solarami przez montaż dodatkowej wężownicy, choć zwykle droższe jest kupno nowego zasobnika dedykowanego solarowi.

Ostateczną decyzję o konfiguracji dobrze podjąć z certyfikowanym instalatorem, który wykona obliczenia cieplne dla konkretnego domu. Każdy budynek ma inny profil zużycia, inne zacienienie i inną konstrukcję dachu, więc uniwersalne zestawienie nie zawsze trafia w sedno.

Prawidłowy dobór sprzętu i rzetelne wykonanie instalacji solarnej to inwestycja, która zwraca się przez dwie dekady ciszy w kotłowni, niższych rachunków i realnej niezależności od podwyżek cen energii. Szczegółowe schematy i pomoc techniczną znajdziesz pod adresem pompec-instalacja.pl.

Źródła danych: PN-EN 12975-2 (wymagania kolektorów słonecznych), PN-EN 12976 (instalacje solarne), PN-EN 12897 (bojlery), PN-EN 806 (instalacje wody użytkowej), dane producentów kolektorów obecnych na rynku polskim, dokumentacja programów Mój Prąd i Czyste Powietrze.
