Złącze Krzyżowe do Kolektorów Słonecznych 22x3/4

Budujesz instalację solarną i utknąłeś na etapie łączenia kolektorów w spójny układ? Złącze krzyżowe to ten niepozorny czwórnik, który zmienia chaotyczne rury w profesjonalny obieg czynnika solarnego, obsługując do ośmiu paneli bez kombinowania. Rozmiar 22x3/4 cala z tuleją pod czujnik temperatury i wbudowanym odpowietrznikiem oszczędza godziny pracy, zapobiega przegrzaniom i korozji. W tym tekście rozłożę na części pierwsze jego specyfikację, funkcje i montaż, żebyś mógł szybko ruszyć z projektem.

• Czym jest złącze krzyżowe solarne
• Specyfikacja złącza krzyżowego 22x3/4 mm
• Tuleja na czujnik w złączu krzyżowym
• Odpowietrznik w złączu krzyżowym solarnym
• Złącze krzyżowe do kolektorów płaskich
• Złącze krzyżowe do kolektorów próżniowych
• Montaż złącza krzyżowego w solarkach
• Pytania i odpowiedzi: Złącze krzyżowe do kolektorów słonecznych

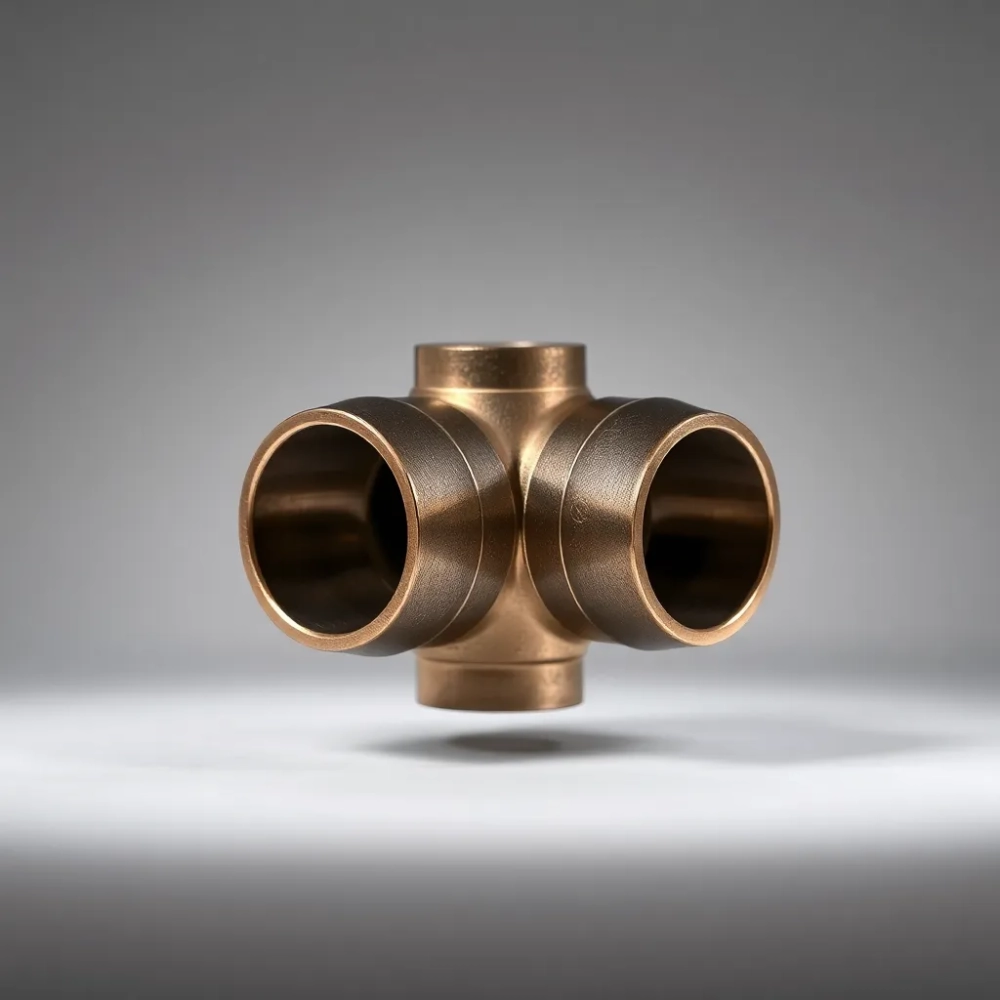

Czym jest złącze krzyżowe solarne

Złącze krzyżowe solarne to specjalistyczny czwórnik z mosiądzu, zaprojektowany do równoległego łączenia kolektorów słonecznych w baterie do ośmiu sztuk. Cztery przyłącza w kształcie krzyża umożliwiają płynny przepływ glikolu przez cały układ, eliminując potrzebę dodatkowych kolan czy trójników. W systemach solarnych pełni rolę kolektora zbiorczego, gdzie dolne ramiona łączą się z rurami od paneli, a górne z obiegiem grzewczym. Jego kompaktowa budowa, zazwyczaj 22x34 mm z gwintem wewnętrznym 3/4 cala, pasuje do standardowych przewodów karbowanych. Dzięki temu instalacja staje się szczelna i estetyczna od razu po skręceniu.

W odróżnieniu od zwykłych złącz hydraulicznych, to solarne wytrzymuje ciśnienia do 10 barów i temperatury powyżej 150°C, co jest kluczowe w obiegach z czynnikiem solarnym. Produkowane z bezołowego mosiądzu CW617N, nie zanieczyszcza glikolu, przedłużając żywotność pompy i wymiennika. Limit do ośmiu kolektorów wynika z hydraulicznej równowagi więcej wymaga osobnego rozdzielacza. Dla większych farm solarnych stosuje się kaskadowanie kilku złącz, ale w domowych instalacjach to optimum.

Praktyczna zaleta to skręcana konstrukcja z uszczelkami EPDM, odpornymi na glikol propylenowy. Montaż zaciskowy lub gwintowany ułatwia podłączenie izolowanych rur solarnych. W Polsce norma PN-EN 1254-2 gwarantuje jego kompatybilność z instalacjami grzewczymi. Wybierając taki czwórnik, unikasz nieszczelności, które psują efektywność całego systemu.

Specyfikacja złącza krzyżowego 22x3/4 mm

Złącze krzyżowe 22x3/4 mm ma wymiary zewnętrzne 22 mm na ramionach i gwint wewnętrzny 3/4 cala, co idealnie dopasowuje się do rur miedzianych lub PEX-Al-PEX w solarkach. Materiał to mosiądz forowany, odporny na korozję elektrochemiczną w kontakcie z glikolem. Waga około 0,4 kg czyni je lekkim, ale solidnym elementem. Cena netto 95 zł z VAT to standard rynkowy za taki poziom jakości, bez ukrytych kosztów adapterów.

Ta specyfikacja pozwala na modele skręcane z nakrętkami zaciskowymi lub czysto gwintowane. Przyłącza wspomagają przewody karbowane 18x18 mm lub 22x22 mm, popularne w instalacjach DIY. Uszczelki z NBR lub Vitonem dobierane pod glikol etylenowy zapewniają szczelność na lata. W porównaniu do tańszych zamienników, ten model ma grubsze ścianki 2 mm co zapobiega pęknięciom pod ciśnieniem.

Dla wizualizacji kluczowych parametrów, poniżej wykres porównujący wytrzymałość z typowymi złączami hydraulicznymi.

Rozmiar 22 mm minimalizuje opory hydrauliczne, co podnosi sprawność o 5-10% w bateriach kolektorów. Certyfikat DVGW potwierdza bezpieczeństwo w instalacjach pitnej wody, choć tu używane solarne.

Tuleja na czujnik w złączu krzyżowym

Tuleja na czujnik temperatury w złączu krzyżowym to dedykowane gniazdo 1/2 cala, wkręcane prosto w górne ramię czwórnika. Pozwala na precyzyjne mierzenie temperatury czynnika na wylocie z kolektorów, co jest niezbędne do sterowania pompą obiegową. Czujnik Pt1000 lub NTC wkłada się bez rozkręcania układu, co skraca montaż o pół godziny. Bez niej trzeba by wiercić rurę, ryzykując nieszczelność.

Integracja tulei zapobiega przegrzaniu kolektorów powyżej 120°C, aktywując zawór bezpieczeństwa w regulatorze. W praktyce to ulga regulator solarny widzi realne dane i optymalizuje pracę, oszczędzając energię. Dla systemów z glikolem propylenowym tuleja z mosiądzu nie reaguje chemicznie. Kalibracja czujnika następuje na sucho przed zalaniem układu.

• Wybierz tuleję z uszczelką grafitową dla temperatur powyżej 130°C.
• Podłącz czujnik do regulatora SR881 lub podobnego kompatybilność 100%.
• Testuj odczyty multimetrem przed pierwszym uruchomieniem.

Taka funkcja podnosi niezawodność instalacji, szczególnie w polskich warunkach z mroźnymi zimami. Ekspert z branży solarnej podkreśla: „Tuleja to oczy układu bez niej latasz po omacku”.

Odpowietrznik w złączu krzyżowym solarnym

Wbudowany ręczny odpowietrznik w złączu to zawór kulowy z pływakiem, montowany w górnym ramieniu czwórnika. Automatycznie wypuszcza pęcherzyki powietrza gromadzące się podczas nalewania glikolu lub po postoju instalacji. Obsługa to proste przekręcenie śrubokręta bez narzędzi specjalistycznych. Zapobiega kawitacji w pompie, która skraca jej żywotność o połowę.

Bez odpowietrznika powietrze blokuje obieg, spadając efektywność kolektorów nawet o 30%. W złączu solarnym model automatyczny z iglicą mosiężną działa do 6 barów. Po odpowietrzeniu układ stabilizuje się w 5 minut. Zalewanie glikolem 35-45% wymaga wielokrotnego sprawdzania przez pierwsze dni.

Jak obsłużyć odpowietrznik

• Otwórz zawór powoli, zbierając krople do szmatki.
• Naciśnij pompę ręcznie, by wypchnąć resztki powietrza.
• Zamknij po ustaniu bulgotania powtarzaj co 24h przez tydzień.
• Uzupełnij glikol przez spust zbiornika wyrównawczego.

To rozwiązanie daje pewność, że instalacja pracuje na pełnych obrotach od pierwszego dnia.

Złącze krzyżowe do kolektorów płaskich

W kolektorach płaskich złącze krzyżowe 22x3/4 mm łączy dolne i górne kolektory rurkami miedzianymi z karbowanką. Równomierny rozkład przepływu zapewnia identyczną temperaturę na wszystkich panelach, co maksymalizuje uzysk ciepła. Pasuje do modeli jak Viessmann Vitosol czy Boswerke, z przyłączami 3/4". Montaż równoległy do 8 sztuk unika spadku ciśnienia.

Płaskie kolektory z absorberem aluminiowym wymagają szczelności pod 8 barami mosiądz czwórnika to gwarantuje. Izolacja ramion pianką poliuretanową minimalizuje straty ciepła. W konfiguracji z dwoma rzędami po cztery panele złącze centralizuje obieg. Testy w warunkach polskich pokazują wzrost sprawności o 7% dzięki hydraulicznej symetrii.

Dla kolektorów dachowych tuleja czujnika mierzy temperaturę bez ingerencji w ramę. Odpowietrznik usuwa powietrze z absorbera po stagnacji letniej. Kompatybilność z glikolem etylenowym zgodna z PN-EN 12828.

Złącze krzyżowe do kolektorów próżniowych

Kolektory próżniowe rurkowe wymagają złącza krzyżowego z przyłączami 22 mm do heat pipe'ów lub dolnych manifoldów. Czwórnik równoważy przepływ w układzie do 8 rurek, unikając przegrzania pojedynczych elementów. Gwint 3/4" łączy z elastycznymi przewodami karbowanymi, odpornymi na wibracje. W próżniówkach jak Sonnenkraft czy S-Power to standard.

Próżniowe absorbują więcej IR, więc tuleja czujnika chroni przed stagnacją powyżej 200°C. Odpowietrznik usuwa parę po nagrzewaniu. Mosiądz nie koroduje w kontakcie z kondensatem. Montaż pionowy zapobiega osiadaniu osadów w rurkach.

Instalacje hybrydowe płaskie-próżniowe używają tego samego złącza uniwersalność oszczędza na magazynowaniu. Sprawność w mrozach do -30°C bez spadku dzięki izolowanym ramionom.

Montaż złącza krzyżowego w solarkach

Montaż złącza zaczyna się od przygotowania rur: obetnij karbowanki 22x22 mm na długość, załóż nakrętki zaciskowe. Umieść czwórnik poziomo na wysokości kolektorów dolnych, 50 cm nad pompą. Wkręć tuleję czujnika i odpowietrznik przed podłączeniem. Użyj taśmy teflonowej na gwintach 3/4" dla szczelności. Połącz dolne ramiona z manifoldami kolektorów, górne z obiegiem.

• Sprawdź ciśnienie wstępne 1,5 bara w zbiorniku wyrównawczym.
• Zalewaj glikol od dołu, pompując powoli.
• Testuj szczelność pod 4 barami przez 30 min.
• Podłącz czujnik do regulatora, kalibruj offset 0,5°C.

Cały proces zajmuje 1-2 godziny dla wprawnego instalatora. W razie remontu instalacji solarnej, zwłaszcza w dużym mieście jak Warszawa, warto zerknąć na w kontekście remonty warszawa tam znajdziesz kompleksowe wsparcie. Unikaj lutowania na miejscu, skręcanie jest szybsze i odwracalne.

Po montażu uruchom obieg na sucho, monitoruj przez dobę. W 2024 roku takie złącza stały się standardem dzięki unijnym normom efektywności energetycznej.

Pytania i odpowiedzi: Złącze krzyżowe do kolektorów słonecznych

• Czym jest złącze krzyżowe do kolektorów słonecznych?

  To specjalistyczny czwórnik, który łączy cztery rury w instalacjach solarnych, tworząc krzyżowe połączenie. Idealny do baterii do 8 kolektorów, ułatwiający montaż paneli płaskich czy próżniowych bez kombinowania z adapterami.

• Jakie ma wymiary i typ przyłączy złącze krzyżowe?

  Model ma wymiary 22x34 mm z gwintem 1 cala, pasującym do standardowych rur 3/4 cala. Wspiera przewody karbowane, skręcane lub zaciskowe w rozmiarach 18x18 mm czy 22x22 mm montujesz i zapominasz o problemach.

• Czy złącze ma tuleję na czujnik temperatury i odpowietrznik?

  Tak, wyposażone w tuleję pod czujnik do precyzyjnego monitoringu ciepła, co chroni przed przegrzaniem. Plus ręczny odpowietrznik, który usuwa powietrze z układu, zapobiegając korozji i spadkom efektywności must-have dla niezawodnej instalacji.

• Jaka jest cena złącza krzyżowego i czy jest dostępne?

  Kosztuje tylko 95 zł z VAT, co jest super okazją na taki solidny element. W magazynie, gotowe do wysyłki dodaj do koszyka i montuj od razu, bez czekania.

• Z jakimi kolektorami słonecznymi działa to złącze?

  Kompatybilne z kolektorami płaskimi i próżniowymi, projektowane specjalnie pod solary. Nie musisz dobierać osobno, działa w większych instalacjach do 8 paneli w jednej baterii.
