Jak podłączyć kolektor słoneczny do bojlera? Krok po kroku

Redakcja 2026-01-12 02:54 | Udostępnij:

Jeśli marzysz o tańszej ciepłej wodzie przez cały rok, a kolektor słoneczny na dachu czeka na podłączenie, dobrze trafiłeś. Wyjaśnię ci krok po kroku, jak zintegrować go z bojlerem, skupiając się na bojlerze z dwiema wężownicami, obiegu glikolem i zespole pompowo-sterowniczym. Razem przejdziemy przez niezbędne elementy instalacji solarnej, byś uniknął błędów i cieszył się efektywnym systemem do ogrzewania wody użytkowej.

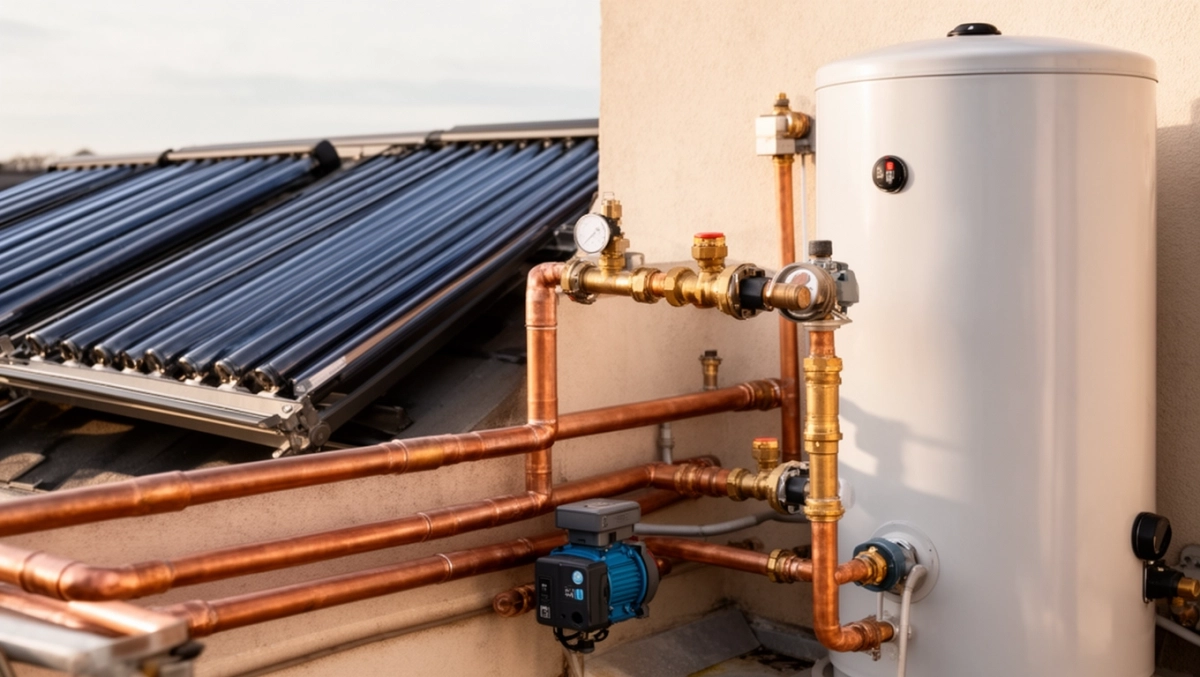

podłączenie kolektora słonecznego do bojlera

Bojler z dwiema wężownicami do kolektora

Bojler z dwiema wężownicami stanowi serce instalacji solarnej, umożliwiając oddzielne obiegi ciepła. Pierwsza wężownica przyjmuje ciepło z kolektora słonecznego, druga współpracuje z backupem, jak grzałka elektryczna. Dzięki temu latem słońce podgrzewa wodę niemal za darmo, a zimą wspomagasz system konwencjonalnie. Wybór odpowiedniej pojemności bojlera zależy od liczby domowników – na czteroosobową rodzinę wystarczy 200-300 litrów. Zawsze sprawdzaj, czy wężownica solarna wytrzymuje ciśnienie do 6 barów i temperaturę powyżej 100°C.

Montaż bojlera wymaga stabilnej podstawy, by uniknąć wibracji od pompy. Umieść go w pomieszczeniu gospodarczym, z dala od mrozu, blisko kolektora, minimalizując długość rur. W bojlerze z dwiema wężownicami glikol krąży w górnej, a woda użytkowa w dolnej, bez mieszania się. To zapobiega korozji i zanieczyszczeniom. Przed zakupem odczytaj parametry powierzchni wymiany ciepła wężownicy – im większa, tym efektywniejszy transfer solarny.

Porównanie bojlerów jedno- i dwuwężownicowych

Zobacz także: Jak podłączyć kolektor słoneczny do basenu – krok po kroku

  • Bojler jednowężownicowy: prostszy montaż, ale brak backupu solarnego.
  • Bojler dwuwężownicowy: wyższa cena o 20-30%, lecz elastyczność i oszczędności długoterminowe do 70% na CWU latem.
  • Wymagania solarne: wężownica miedziana, pow. min. 1 m² na 100 l pojemności.

W praktyce bojler z dwiema wężownicami integruje się płynnie z istniejącą instalacją. Podłączasz górną wężownicę do obiegu solarnego, dolną do kotła lub prądu. To rozwiązanie sprawdza się w domach z dachem południowym, gdzie kolektory płaskie lub próżniowe dają optimum wydajności.

Obieg solarny glikolem w podłączeniu do bojlera

Obieg solarny glikolem to zamknięty układ, gdzie kolektor przekazuje ciepło przez wymiennik w bojlerze. Glikol propylenowy miesza się z wodą destylowaną w proporcji 35-40%, krążąc rurami miedzianymi lub PE-X. Z kolektora schodzi do bojlera, oddaje energię, wraca chłodzony do pompy. Schemat jest prosty: kolektor – zawór bezpieczeństwa – pompa – bojler – naczynie wzbiorcze – z powrotem. Ciśnienie robocze utrzymuje 1,5-3 bary.

Podłączenie zaczyna się od kolektora: rura czynnika solarnego schodzi pionowo, by grawitacja wspomagała spływ. W bojlerze wężownica spiralna maksymalizuje kontakt z wodą użytkową. Glikol chroni przed zamarzaniem do -25°C, ale dobierz stężenie wg klimatu. Izolowane rury zapobiegają stratom – bez nich tracisz 10-15% energii. Testuj obieg przed napełnieniem pełnym ciśnieniem.

Zobacz także: Jak podłączyć kolektor słoneczny do instalacji? Krok po kroku

Kroki podłączenia obiegu glikolem

  • 1. Zamontuj kolektor z nachyleniem 30-45° ku południu.
  • 2. Połącz rury solarne z wężownicą bojlera za pomocą złączek zaciskowych.
  • 3. Wypełnij układ glikolem przez punkt napełniający przy pompie.
  • 4. Uruchom pompę i odpowietrz system.
  • 5. Sprawdź temperaturę: kolektor min. 10°C powyżej bojlera do startu obiegu.

W obiegu solarnej glikolem kluczowa jest separacja obiegów – woda użytkowa nigdy nie styka się z czynnikiem. To zapewnia higienę i trwałość bojlera na lata. Latem obieg podgrzewa bojler do 60°C, zimą wspomaga do 40% zapotrzebowania.

Unikaj powietrza w układzie, bo powoduje hałas i korozję. Zainstaluj odpowietrzniki automatyczne na najwyższych punktach. Glikol wymieniaj co 5-7 lat, sprawdzając pH rocznie.

Zobacz także: Podłączanie Kolektora Ciśnieniowego 2025 – Poradnik

Zespół pompowo-sterowniczy przy bojlerze

Zespół pompowo-sterowniczy to mózg instalacji solarnej, montowany blisko bojlera. Reguluje pompę obiegową na podstawie czujników temperatury z kolektora i bojlera. Gdy kolektor jest gorętszy o 8-12°C, włącza obieg glikolu. Posiada zawory mieszające, by chronić bojler przed przegrzaniem powyżej 95°C. Standardowo dwa obiegowe pompy zapewniają redundancję.

Podłączenie zespołu wymaga kabli sterujących do czujników PT1000. Czujnik 1 w kolektorze, 2 u dołu bojlera, 3 u góry dla priorytetu. Panel sterownika pokazuje temperatury, czas pracy i błędy. Ustaw histerezę na 4-6°C dla oszczędności prądu pompy – zużywa ona tylko 50-100 W. Integracja z bojlerem upraszcza się przez gotowe złącza gwintowane.

Zobacz także: Jak podłączyć kolektor słoneczny bezciśnieniowy 2025?

Funkcje dodatkowe jak chłodzenie nocne zapobiegają stagnacji latem. Sterownik wyłącza pompę, gdy różnica temperatur spada. W instalacji z bojlerem zespół montuje się pionowo, z wlewem glikolu na górze. To minimalizuje ryzyko wycieków i ułatwia serwis.

Zalety zaawansowanego sterownika

  • Automatyczna regulacja przepływu 20-60 l/h.
  • Diagnostyka błędów przez LCD.
  • Podłączenie do internetu dla monitoringu zdalnego.

Naczynie wzbiorcze w instalacji z bojlerem

Naczynie wzbiorcze kompensuje rozszerzalność glikolu pod wpływem ciepła, zapobiegając wzrostowi ciśnienia. W instalacji solarnej dobierz je na 10-15% objętości obiegu – dla 20 m rur to 5-8 litrów. Membranowe naczynie z gumową przegrodą oddziela glikol od azotu pod ciśnieniem 3 bary. Montuj blisko pompy, na powrocie do bojlera.

Zobacz także: Jak podłączyć kolektor słoneczny do bojlera w 2025? Poradnik

Podłączenie jest proste: gwint 3/4" z zaworem kulowym. Przed napełnieniem sprawdź ciśnienie wstępne na manometrze – powinno być równe ciśnieniu roboczemu obiegu. Rozszerzalność glikolu wynosi 20% przy 120°C, więc naczynie absorbuje to bezawaryjnie. W bojlerze z dwiema wężownicami stabilizuje cały układ solarny.

Regularnie kontroluj membranę – pęknięta powoduje ubytek azotu i wzrost ciśnienia. Wymiana co 5 lat przedłuża żywotność. W większych instalacjach stosuj naczynia zewnętrzne z manometrem zintegrowanym.

Naczynie wzbiorcze w instalacji z bojlerem minimalizuje ryzyko awarii. Bez niego ciśnienie mogłoby uszkodzić wężownicę. To element, który działa cicho i niewidocznie, ale jest kluczowy dla bezpieczeństwa.

Izolacja rur przy podłączeniu kolektora

Izolacja rur solarnych to podstawa efektywności – bez niej tracisz do 30% energii na 10 m odcinka. Używaj otuliny z kauczku syntetycznego lub pianki PE o grubości 19-30 mm, odpornej na UV i temperaturę 120°C. Na dachu zabezpiecz folią aluminiową przed deszczem. Rury kolektora do bojlera izoluj w całości, łącznie ze złączkami.

Podłączenie kolektora wymaga izolacji vakufitowej z taśmą samowulkanizującą na łukach. Latem rury osiągają 150°C, zimą glikol zamarza bez ochrony. Oszczędność dzięki izolacji zwraca się w rok – rachunki spadają o 15-20%. W instalacji z bojlerem skup się na pionowych odcinkach, gdzie kondensacja jest największa.

Wykres pokazuje, jak izolacja redukuje straty – grubość 30 mm daje optimum. Łączniki izoluj osobno, by uniknąć mostków termicznych. W praktyce ta inwestycja podnosi wydajność kolektora o 25%.

Zabezpieczenia antyzamarzające w obiegu bojlera

Zabezpieczenia antyzamarzające w obiegu bojlera opierają się na glikolu, ale uzupełnij je zaworami spustowymi. Automatyczny zawór spustowy opróżnia układ przy spadku temperatury poniżej -5°C. W bojlerze z dwiema wężownicami zainstaluj go na najniższym punkcie powrotu. Glikol o stężeniu 40% wytrzymuje -30°C, lecz testuj corocznie.

Dodatkowe grzałki antyzamarzające w kolektorze włączają się przy mrozie, pobierając minimalny prąd. Czujnik mrozu na sterowniku blokuje pompę poniżej 4°C. W instalacji solarnej z bojlerem priorytetem jest drenaż grawitacyjny – nachyl rury powrotnej 2-3%. To chroni przed uszkodzeniami zimą.

Elementy zabezpieczeń

  • Zawór bezpieczeństwa 6 bar/110°C na wyjściu kolektora.
  • Odpowietrznik i separator powietrza przy bojlerze.
  • Grzałka 300 W w rurze kolektora.
  • Monitoring temperatury glikolu.

Te środki zapewniają bezawaryjną pracę w polskim klimacie. Glikol plus mechaniczne zabezpieczenia dają pełną ochronę bojlera.

Sprawdzanie szczelności podłączenia do bojlera

Sprawdzanie szczelności podłączenia do bojlera wykonaj przed pierwszym uruchomieniem. Napełnij układ wodą pod ciśnieniem 5-6 bar, obserwując manometry przez 24 h. Spadek poniżej 0,2 bara sygnalizuje nieszczelność – szukaj przy złączach i wężownicach. Użyj mydlanej piany do wizualizacji wycieków.

Po teście spuść wodę, wypłucz i napełnij glikolem. W bojlerze z dwiema wężownicami przetestuj obiegi osobno. Ciśnienie statyczne musi być stabilne, dynamiczne przy pracującej pompie – do 4 bar. Dokumentuj pomiary dla gwarancji.

Etapy testu szczelności

  • 1. Zamknij wszystkie zawory, podłącz pompę ciśnieniową.
  • 2. Podnieś do 1,5x ciśnienia roboczego.
  • 3. Monitoruj 2-24 h, notuj spadki.
  • 4. Napraw, powtórz.
  • 5. Uruchom z glikolem pod obciążeniem.

Szczelność gwarantuje długowieczność instalacji solarnej z bojlerem. Profesjonalny test zachowuje gwarancję na lata. To finalny krok przed radością z darmowego słońca w ciepłej wodzie.

Pytania i odpowiedzi: Podłączenie kolektora słonecznego do bojlera

  • Jakie elementy są niezbędne do podłączenia kolektora słonecznego do bojlera?

    Instalacja wymaga kolektorów montowanych na dachu, bojlera z dwiema wężownicami (jedna do obiegu solarnego z glikolem), naczynia wzbiorczego, zespołu pompowo-sterowniczego oraz izolowanych rur. Glikol chroni przed zamarzaniem i korozją, a sterownik reguluje przepływ w zależności od temperatur.

  • Jaki jest schemat podłączenia kolektora słonecznego do bojlera?

    Schemat obejmuje zamknięty obieg solarny: z kolektora czynnik (glikol) trafia do wymiennika ciepła w bojlerze, następnie przez pompę obiegową i naczynie wzbiorcze wraca do kolektora. Druga wężownica bojlera służy jako backup (np. elektryczny grzałka). Zapewnij izolację rur i test szczelności pod ciśnieniem.

  • Czy bojler musi być przystosowany specjalnie do kolektorów słonecznych?

    Tak, bojler musi mieć wężownicę do obiegu glikolu solarnego, odporną na wysokie temperatury i ciśnienie. Standardowe podgrzewacze elektryczne lub gazowe nie nadają się – wymagany jest model z podwójną wężownicą dla integracji z dodatkowymi źródłami ciepła.

  • Kto powinien wykonać podłączenie kolektora słonecznego do bojlera?

    Instalację powinien wykonać certyfikowany instalator solarny, aby zachować gwarancję, zgodność z normami bezpieczeństwa i uniknąć błędów jak nieszczelności czy brak izolacji. Samodzielny montaż grozi utratą dotacji i awariami.
