Mocowanie kolektorów słonecznych: systemy i montaż

Planujesz instalację kolektorów słonecznych i zastanawiasz się, jak solidnie je zamocować, by działały efektywnie przez lata? Rozumiem to doskonale – dobry montaż to podstawa, która decyduje o uzyskach ciepła i bezpieczeństwie całej instalacji. W tym tekście przyjrzymy się systemom mocowań dostosowanym do różnych dachów, sposobom doboru elementów pod kątem nachylenia i pokrycia, a także regulacjom kąta, które pozwalają optymalizować wydajność kolektorów słonecznych na skośnych dachach, płaskich połaciach czy elewacjach.

• Systemy mocowania kolektorów słonecznych
• Dobór mocowań do typu dachu
• Mocowanie na dachach skośnych
• Mocowanie na dachach płaskich
• Mocowanie kolektorów na elewacji
• Regulacja kąta kolektorów słonecznych
• Uchwyty korekcyjne do kolektorów
• Pytania i odpowiedzi: Mocowanie kolektorów słonecznych

Systemy mocowania kolektorów słonecznych

Systemy mocowania kolektorów słonecznych to zintegrowane zestawy elementów, które zapewniają stabilność i precyzyjne pozycjonowanie absorberów. Składają się z uchwytów, belek nośnych, wsporników i łączników, dostosowanych do obciążeń wiatrem i śniegiem. Dzięki nim instalacja staje się odporna na zmienne warunki atmosferyczne, minimalizując ryzyko przesunięć czy awarii.

Na rynku dostępne są modułowe konstrukcje aluminiowe lub stalowe, lekkie i odporne na korozję. Pozwalają na szybki montaż bez ingerencji w strukturę dachu. Kluczowe jest dopasowanie do masy kolektorów słonecznych, która zazwyczaj oscyluje wokół 50-80 kg na moduł.

Elastyczność systemów objawia się w możliwości łączenia wielu kolektorów w rzędy lub ciągi. Belki poziome mocowane do uchwytów umożliwiają regulację odstępów między panelami. To rozwiązanie sprawdza się w dużych instalacjach na budynkach mieszkalnych i komercyjnych.

Dobór mocowań do typu dachu

Dobór mocowań do typu dachu zaczyna się od analizy nachylenia połaci i rodzaju pokrycia. Na dachach z blachodachówką stosuje się uchwyty haczykowate, które zahaczają o listwy bez przewiercania. W przypadku dachówek ceramicznych lub betonowych preferowane są uniwersalne wsporniki z regulacją wysokości.

Miejsce montażu determinuje wybór elementów – blisko kalenicy minimalizuje obciążenia, a na połaciach bocznych wymaga wzmocnień. Należy uwzględnić kierunek południowy dla optymalnego nasłonecznienia, z odchyleniem do 45 stopni. Zabudowa gruntowa lub elewacyjna wprowadza dodatkowe parametry, jak balastowanie.

Kryteria doboru obejmują nośność dachu, ekspozycję wiatrową i lokalne normy budowlane. Profesjonalne zestawy dostarczają tabeli obciążeń, ułatwiając weryfikację. Prawidłowy dobór gwarantuje trwałość kolektorów słonecznych przez dekady.

Czynniki wpływające na wybór

• Nachylenie dachu: od 0 do 60 stopni.
• Pokrycie: dachówka, blacha, papa.
• Obciążenie: śnieg, wiatr, masa kolektorów.
• Kierunek: optymalnie południe.

Mocowanie na dachach skośnych

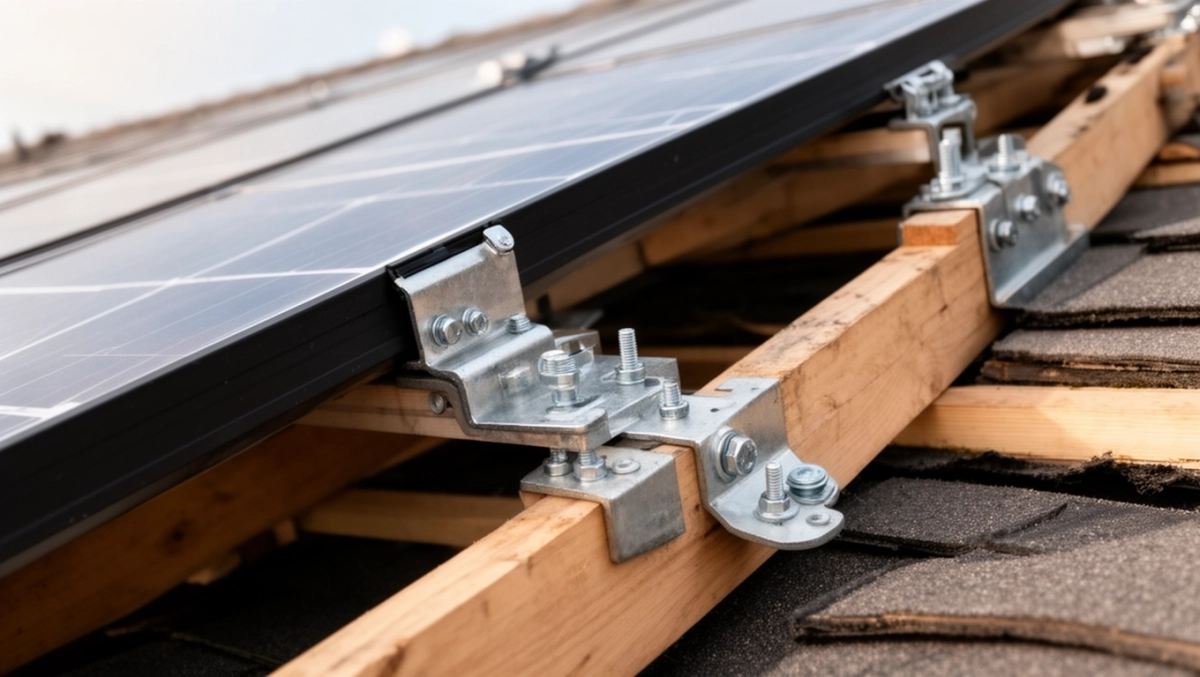

Mocowanie na dachach skośnych wykorzystuje uchwyty dociskowe lub hakowe, mocowane bezpośrednio do krokwi lub łat. Belki nośne rozkładają ciężar kolektorów słonecznych równomiernie, zapobiegając punktowym obciążeniom. Montaż przebiega etapami: najpierw profile, potem kolektory.

Na dachach o nachyleniu 20-40 stopni standardowe uchwyty zapewniają stabilność bez dodatkowych korekt. Dla połaci z gontem bitumicznym stosuje się podkładki izolujące, chroniące przed wilgocią. Całość uszczelnia się taśmami butylkowymi.

W instalacjach szeregowych łączy się kolektory śrubami regulowanymi, co pozwala na kompensację rozszerzalności termicznej. Odległość między rzędami wynosi zwykle 1-2 metry, optymalizując cyrkulację powietrza. To rozwiązanie podnosi wydajność o 10-15% w porównaniu do chaotycznego rozmieszczenia.

Bezpieczeństwo zapewniają haki antypoślizgowe i blokady antykradzieżowe. Regularna inspekcja po montażu potwierdza szczelność i stabilność.

Mocowanie na dachach płaskich

Mocowanie na dachach płaskich opiera się na ramach balastowych lub kotwach penetrujących membranę. Ramy aluminiowe z kątownikami unoszą kolektory słoneczne nad powierzchnię, tworząc wentylację pod spodem. Balast z betonowych bloków stabilizuje konstrukcję bez wiercenia.

Na dachach o nachyleniu poniżej 5 stopni stosuje się pochylnie regulowane od 20 do 50 stopni. To kompensuje brak naturalnego kąta, zwiększając absorpcję promieniowania. Powierzchnia wymaga wzmocnienia, by wytrzymać ciężar do 30 kg/m².

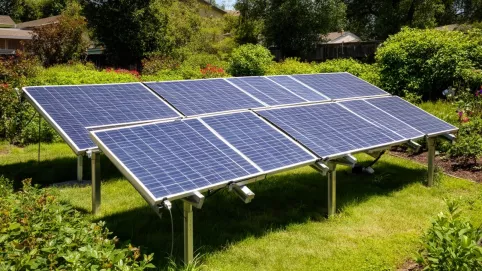

Instalacje gruntowe obok płaskich dachów wykorzystują stojaki fundamentowe wbijane w ziemię. Odległości między kolektorami zapewniają odpływ wody deszczowej. Systemy te są idealne dla dużych farm solarnych.

Porównanie metod balastowania

Mocowanie kolektorów na elewacji

Mocowanie kolektorów na elewacji wymaga profili pionowych przykręcanych do muru latarkowego lub ocieplenia. Konstrukcje wsporcze z regulacją nachylenia montuje się na konsolach, unikając mostków termicznych. To rozwiązanie sprawdza się w budynkach bez dachu lub z ograniczeniami połaciowymi.

Kolektory słoneczne ustawia się pod kątem 60-80 stopni, dostosowanym do pionu ściany. Łączniki elastyczne absorbują ruchy budynku spowodowane temperaturą. Wentylacja tylna zapobiega przegrzaniu latem.

Na elewacjach szklanych stosuje się haki przyssawek lub magnesowe. Całość integruje się z designem budynku, zachowując estetykę. Wydajność spada o 20% w porównaniu do dachów, ale zyskuje na przestrzeni.

Normy wymagają atestów ogniowych dla elementów blisko elewacji drewnianej. Montaż fachowy minimalizuje ryzyko zawilgocenia muru.

Regulacja kąta kolektorów słonecznych

Regulacja kąta kolektorów słonecznych optymalizuje pochłanianie promieni słonecznych przez cały rok. Optymalny kąt to szerokość geograficzna plus/minus 15 stopni – dla Polski 35-55 stopni zimą i latem. Systemy z ekscentrycznymi śrubami pozwalają na precyzyjne dostrojenie.

Na dachach skośnych korekta następuje poprzez podkładki lub kliny. Wpływ na uzyski ciepła jest znaczący: odchylenie o 10 stopni redukuje wydajność o 5-8%. Latem płaski kąt zapobiega przegrzaniu glikolu.

Sezonowa regulacja podnosi roczny plon o 15-25%. Automatyczne trackery są rzadkie w kolektorach termicznych ze względu na koszty.

Uchwyty korekcyjne do kolektorów

Uchwyty korekcyjne do kolektorów kompensują niestandardowe nachylenia dachu, unosząc lub opuszczając belki nośne. Regulacja wysokości do 20 cm pozwala na idealne ustawienie absorberów prostopadle do słońca. Stosuje się je na dachach o nachyleniu poniżej 15 stopni lub powyżej 50.

Konstrukcje z aluminiowych profili z blokadami śrubowymi zapewniają sztywność. W połączeniu z elastycznymi łącznikami minimalizują naprężenia termiczne. To klucz do maksymalizacji wydajności w trudnych warunkach zabudowy.

Montaż uchwytów korekcyjnych skraca czas instalacji o 30%, dzięki modułowej budowie. Sprawdzą się na dachach płaskich z lekkim spadkiem lub falistych połaciach. Trwałość elementów gwarantuje 25-letnią eksploatację bez konserwacji.

W miejscach o silnych wiatrach dodaje się dodatkowe kliny stabilizujące. Integracja z systemami monitoringu pozwala na bieżąco weryfikować pozycję.

Pytania i odpowiedzi: Mocowanie kolektorów słonecznych

• Jakie są główne typy systemów mocowań dla kolektorów słonecznych?

  Mocowania kolektorów słonecznych to kompletne rozwiązania dostosowane do dachu skośnego, płaskiego, elewacji lub gruntu. Wybór zależy od typu pokrycia dachu, kąta nachylenia i warunków zabudowy, co zapewnia optymalną wydajność i trwałość instalacji.

• Jak dobrać mocowania do dachu skośnego?

  Na dachach skośnych stosuje się uchwyty standardowe lub korekcyjne, mocowane do krokwi lub łat. Elastyczne mocowania łączą belkę poziomą z obudową kolektora, umożliwiając regulację kąta nawet do 45 stopni od kierunku południowego, co minimalizuje straty ciepła.

• Jak montować kolektory na dachach płaskich lub gruncie?

  Na dachach płaskich i gruntowych używa się konstrukcji wsporczych z regulowanym kątem nachylenia, balastowanych lub kotwionych. To pozwala zoptymalizować pozycję kolektorów niezależnie od podłoża, zwiększając efektywność przez cały rok.

• Czy mocowania umożliwiają montaż na elewacjach?

  Tak, na elewacjach stosuje się specjalistyczne uchwyty konsolowe lub wsporne, dostosowane do pionowych powierzchni. Prawidłowe dopasowanie gwarantuje bezpieczeństwo, trwałość i maksymalną wydajność termiczną systemu solarnego.
