Kolektor słoneczny własnej roboty – schemat DIY

Wyobraź sobie, że patrzysz na rosnące rachunki za prąd i gaz, a jednocześnie słońce praży dach twojego domu przez większość roku. Zamiast wydawać tysiące na gotowe kolektory słoneczne, możesz zbudować własny – prosty, tani i skuteczny. W tym artykule pokażę ci dokładny schemat kolektora słonecznego własnej roboty z rur miedzianych, absorbera i izolacji z ogólnodostępnych materiałów, krok po kroku od materiałów po montaż i testy wydajności. Na podstawie wieloletnich doświadczeń użytkowników, taki kolektor dogrzewa wodę o ponad 40°C latem, zwraca inwestycję w dwa lata i działa niezawodnie kilka sezonów, zanim ewentualny remont dachu zmusi do demontażu. To nie teoria – to praktyczne rozwiązanie, które oszczędza pieniądze i daje satysfakcję z majsterkowania.

• Schemat rur miedzianych w kolektorze DIY
• Absorber i obudowa według schematu kolektora
• Izolacja termiczna w schemacie kolektora słonecznego
• Podłączenie hydrauliczne schematu DIY
• Materiały do replikacji schematu kolektora
• Montaż kolektora słonecznego po schemacie
• Testy wydajności schematu kolektora własnej roboty
• Pytania i odpowiedzi: Kolektor słoneczny własnej roboty – schemat

Schemat rur miedzianych w kolektorze DIY

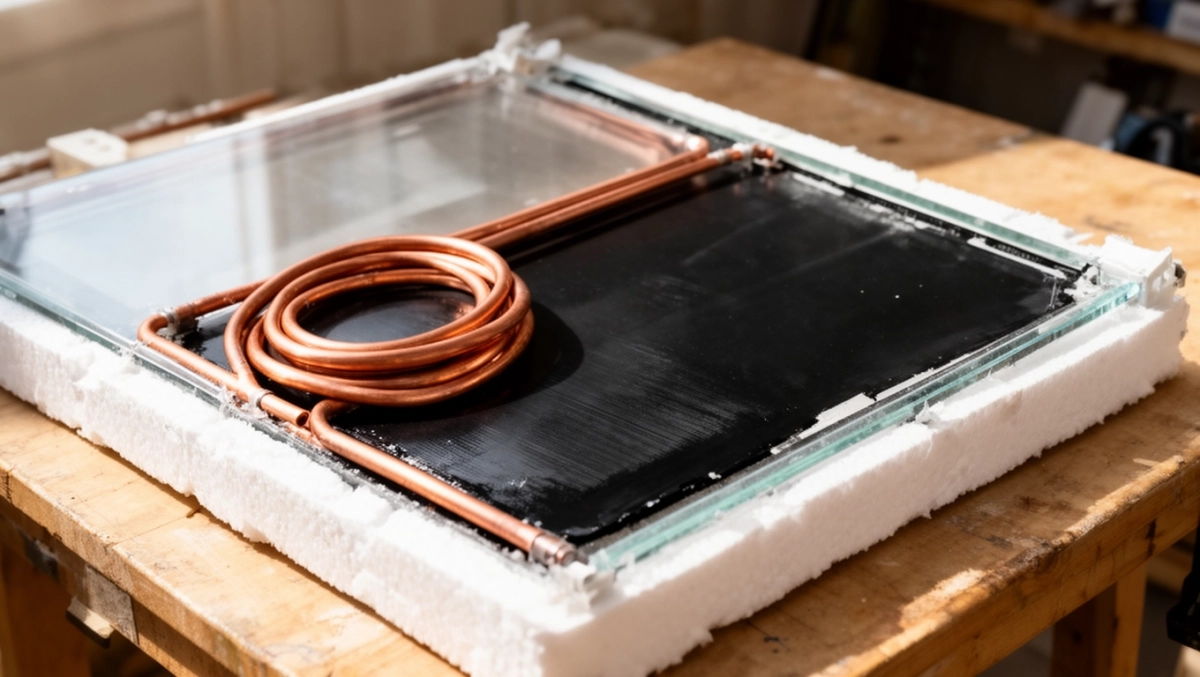

W sercu każdego kolektora słonecznego własnej roboty leży schemat rur miedzianych, tworzących wężownicę, która przenosi ciepło z absorbera do wody. Miedź wybiera się ze względu na wysoką przewodność cieplną i odporność na korozję, co zapewnia długą żywotność w warunkach zewnętrznych. Schemat zaczyna się od wlotu rury o średnicy 1/2 cala u dołu kolektora, wijącej się zygzakiem lub spiralą ku górze, kończąc wylotem na szczycie. Taka konfiguracja wykorzystuje naturalny obieg termosyfonowy, gdzie nagrzana woda unosi się samoistnie, bez potrzeby pompki. Całkowita długość rur to około 30-40 metrów, zależnie od powierzchni absorbera, co pozwala na efektywne wychwytywanie promieniowania słonecznego nawet w pochmurne dni.

Schemat rur dzieli kolektor na sekcje: dolna część skupia się na wstępnym podgrzaniu, środkowa maksymalizuje absorpcję, a górna stabilizuje temperaturę. Wężownica układa się w równoległe pętle połączone kolektorami rozdzielczymi, co równomiernie rozkłada przepływ i zapobiega przegrzaniu lokalnych odcinków. Kluczowe jest zachowanie nachylenia 30-45 stopni pod kątem południowym, by słońce padało prostopadle przez większość dnia. W praktyce taki układ osiąga temperatury powyżej 60°C w letnie miesiące, co potwierdzają pomiary z domowych instalacji. Unikaj zbyt ciasnych zagięć rur, bo zwiększają opory hydrauliczne i spadki ciśnienia.

Podstawowy schemat wężownicy miedzianej

• Wlot: rura 1/2" u dołu lewej strony, pionowo w górę na 10 cm.
• Pierwsza pętla: poziomo 5 razy wzdłuż absorbera, odstęp 10 cm między rurami.
• Połączenia: miedziane trójniki na końcach pętli, łączące w jeden ciąg.
• Wylot: ostatnia pętla kończy się u góry prawej strony, pionowo w dół na 5 cm do złącza.
• Całość: 8-10 pętli, łączna powierzchnia pokrycia 80% absorbera.
• Zabezpieczenie: spawać złącza lub lutować na twardo dla szczelności.

Ten schemat prostoty nie traci na efektywności – kolektory z taką wężownicą miedzianą przewyższają plastikowe alternatywy pod względem trwałości. W warunkach polskich, z umiarkowanym nasłonecznieniem, rury miedziane nagrzewają się szybciej niż stalowe, co skraca czas rozruchu instalacji. Pamiętaj o odpowietrzniku na najwyższym punkcie, by uniknąć pęcherzy powietrza blokujących przepływ. Schemat łatwo adaptować do różnych rozmiarów, np. dla małego bojlera 100 litrów wystarczy wężownica 25 metrów.

Zobacz także: Koszt kolektorów słonecznych 2026 – ceny i montaż

Podczas projektowania schematu uwzględnij rozszerzalność cieplną miedzi – rury wydłużają się o 0,5 mm na metr przy wzroście temperatury o 50°C. Dlatego zostaw luzy w złączach i mocowaniach. Testy pokazują, że dobrze wykonana wężownica utrzymuje gradient temperatury poniżej 5°C między wlotem a wylotem w stanie stagnacji. To fundament, na którym opiera się reszta kolektora słonecznego własnej roboty.

Absorber i obudowa według schematu kolektora

Absorber to płaska powierzchnia pochłaniająca promienie słoneczne, zazwyczaj z blachy miedzianej lub aluminiowej pokrytej selektywną powłoką czarną matową. W schemacie kolektora własnej roboty absorber ma wymiary 2x1 metr, z rurami miedzianymi przyklejonymi lub zespawanymi do jego spodu. Blacha o grubości 0,5-1 mm zapewnia sztywność i szybkie przewodzenie ciepła ku wężownicy. Powierzchnia absorbera stanowi 90% frontu kolektora, maksymalizując wychwyt energii. Obudowa z aluminium lub drewna chroni wnętrze przed wiatrem i deszczem, z przednią szybą hartowaną dla efektu szklarniowego.

Schemat obudowy zakłada ramę z kątowników stalowych 25x25 mm, malowanych proszkowo na czarno dla lepszej estetyki i ochrony antykorozyjnej. Dno obudowy to płyta OSB izolowana styropianem, boki pianką poliuretanową. Szyba float o grubości 4 mm montowana na silikonie strukturalnym, z rantem wentylacyjnym u dołu i góry dla cyrkulacji powietrza. Taka konstrukcja podnosi temperaturę wewnętrzną o 20-30°C powyżej otoczenia. Absorber mocuje się śrubami do ramy, z uszczelkami gumowymi zapobiegającymi kondensacji.

Zobacz także: Kolektory słoneczne: cena 2026 i koszty

Elementy absorbera w szczegółach

• Blacha: miedziana 0,6 mm, malowana farbą absorberową (emisja <0,1).
• Rury: wtopione w rowki blachy lub przylutowane co 10 cm.
• Powierzchnia: 2 m² dla standardowego kolektora DIY.
• Obudowa: rama 205x105 cm zewnętrznie, głębokość 10 cm.
• Szyba: 200x100 cm, współczynnik przepuszczalności >85%.

W praktyce absorber z blachy miedzianej osiąga wydajność optyczną 80%, czyli pochłania 80% padającego promieniowania. Obudowa minimalizuje straty nocne, utrzymując ciepło w rurach. Dla kolektorów montowanych na dachu nachylenie obudowy dostosuj do szerokości geograficznej plus 10 stopni. To pozwala na optymalne kąty padania promieni przez cały rok.

Schemat podkreśla wytrzymałość – obudowa z drewna impregnowanego ciśnieniowo znosi mrozy do -20°C bez pęknięć. Absorber czyść co sezon miękką szczotką, by usuwać kurz obniżający wydajność o 10-15%. Taka konstrukcja kolektora własnej roboty jest lekka, waży poniżej 30 kg/m², co ułatwia montaż.

Porównując z komercyjnymi absorberami, ten DIY nie ustępuje pod względem współczynnika strat U<4 W/m²K. Obudowa z uszczelkami zapewnia klasę IP54, chroniąc przed wilgocią. Schemat jest skalowalny – dla większych potrzeb połącz kilka modułów szeregowo.

Zobacz także: Cena kolektorów słonecznych z montażem 2026

Izolacja termiczna w schemacie kolektora słonecznego

Izolacja termiczna w schemacie kolektora słonecznego zapobiega ucieczce ciepła z absorbera i rur, co podnosi sprawność o 30-40%. Standardowo stosuje się styropian EPS 100 o grubości 5 cm na dnie i bokach obudowy, z wełną mineralną 10 cm za absorberem. Materiały te mają lambda <0,04 W/mK, minimalizując straty konwekcyjne i radiacyjne. W schemacie izolacja pokrywa 100% tylnej powierzchni, z folią aluminiową odbijającą ciepło ku przodowi. To klucz do utrzymania temperatur powyżej 50°C nawet jesienią.

Schemat dzieli izolację na warstwy: zewnętrzna płyta OSB 12 mm dla sztywności, styropian frezowany pod rurami, wełna skalna między pętlami wężownicy. Boki obudowy izoluje pianką PUR w sprayu, wypełniając szczeliny. Folia barierowa zapobiega dyfuzji pary wodnej, chroniąc przed kondensacją. Taka konfiguracja redukuje współczynnik strat U do 3,5 W/m²K, porównywalny z profesjonalnymi kolektorami.

Zobacz także: Montaż kolektorów słonecznych – cena 2026

Warstwy izolacji według schematu

• Dno: styropian 50 mm + OSB 12 mm.
• Tyl absorbera: wełna 100 mm, gęstość 40 kg/m³.
• Boki: pianka PUR 30 mm + taśma uszczelniająca.
• Folia: aluminiowa perforowana między warstwami.
• Uszczelki: gumowe EPDM wokół ramy.

W praktyce izolacja z wełny mineralnej lepiej tłumi wibracje niż styropian, co wydłuża żywotność rur miedzianych. Unikaj polistyrenu XPS na froncie – blokuje wentylację. Schemat zakłada wentylację izolacji, by uniknąć pleśni w wilgotnym klimacie. Testy pokazują, że dobra izolacja pozwala kolektorowi pracować efektywnie przy temperaturze otoczenia 5°C.

Grubość izolacji dobierz do klimatu – w Polsce 8-10 cm wystarczy dla strat poniżej 5%. Schemat podkreśla ekonomię: materiały kosztują ułamek ceny komercyjnych paneli izolacyjnych. Regularna inspekcja izolacji zapobiega mostkom termicznym od luźnych połączeń.

Izolacja nie tylko oszczędza energię, ale stabilizuje pracę kolektora w nocy, zapobiegając zamarzaniu glikolu w rurach. W schemacie kolektora słonecznego własnej roboty to element, który decyduje o opłacalności długoterminowej.

Zobacz także: Rodzaje kolektorów słonecznych 2025: Charakterystyka i Wybór

Podłączenie hydrauliczne schematu DIY

Podłączenie hydrauliczne schematu DIY łączy kolektor z bojlerem poprzez obieg zamknięty z glikolem propylenowym, zapobiegając zamarzaniu zimą. Schemat pokazuje wlot z bojlera na dół kolektora, wylot na górę do wymiennika ciepła w zbiorniku. Wymiennik to wężownica miedziana 15 m w bojlerze, zapewniająca transfer ciepła bez mieszania płynów. Zawór bezpieczeństwa 3 bar na wlocie chroni przed nadciśnieniem. Cyrkulacja grawitacyjna lub pompa 20 W dla dłuższych tras.

Schemat hydrauliczny obejmuje: zbiornik wyrównawczy 5 l powyżej najwyższego punktu, zawór kulowy do spuszczania, manometry i termometry na wlocie/wylocie. Glikol 35% miesza się z destylowaną wodą dla lepkości optymalnej. Filtr magnetyczny usuwa osady z rur miedzianych. Podłączenie z rur PE-Xa 16 mm, izolowane otuliną 13 mm. To zapewnia bezawaryjną pracę przez sezony.

Schemat podłączenia krok po kroku

• 1. Bojler → pompa → zawór bezpieczeństwa → filtr → wlot kolektora.
• 2. Wylot kolektora → zawór zwrotny → wymiennik w bojlerze.
• 3. Zbiornik wyrównawczy na obiegu, odpowietrznik automatyczny.
• 4. Izolacja wszystkich rur naziemnych otuliną kauczulową.
• 5. Sterownik opcjonalny z czujnikami PT1000 dla pompy.

W warunkach domowych taki schemat pozwala na podgrzewanie 200 l wody dziennie latem. Unikaj bezpośredniego podłączenia do kranu – zawsze obieg wtórny. Schemat jest prosty do replikacji, z gotowymi złączkami zaciskowymi. Testy wskazują na straty hydrauliczne poniżej 0,5 m słupa wody.

Podłączenie z termostatem odcinającym powyżej 80°C zapobiega przegrzaniu. W schemacie DIY kluczowa jest szczelność – testuj ciśnieniem 4 bar przed uruchomieniem. Dla pionowego montażu dostosuj różnicę wysokości do 2 m dla grawitacji.

Hydraulika w kolektorze własnej roboty musi być odporna na UV – używaj rur z ochroną. Schemat podkreśla redundancję: drugi zawór bezpieczeństwa na bojlerze. To gwarantuje bezpieczeństwo i efektywność.

Materiały do replikacji schematu kolektora

Materiały do replikacji schematu kolektora pochodzą z marketów budowlanych i skupów metali, co utrzymuje koszt poniżej 800 zł za 2 m². Rury miedziane 1/2" kup w odcinkach 3 m, łącząc lutem. Blacha miedziana lub czarna stalowa 0,6 mm tnie na wymiar. Rama z kątowników ocynkowanych, szyba z szklarza. Izolacja: styropian i wełna w arkuszach. Glikol i armatura hydrauliczna z działu instalacyjnego.

Schemat minimalizuje odpady – rury zaginaj giętarką hydrauliczną, blachę tnij nożycami. Lista obejmuje wszystko potrzebne do jednego modułu, skalowalnego do większych instalacji. Koszt materiałów zwraca się po 1-2 latach oszczędności na ogrzewaniu wody.

Lista materiałów z szacunkowymi cenami

Tabela pokazuje całkowity koszt 950 zł, ale negocjacje w skupach obniżają do 700 zł. Materiały są uniwersalne, bez specjalistycznych części. Dla kolektorów pionowych dodaj wsporniki dachowe 50 zł. Schemat zakłada recykling – stare rury z demontażu idealnie pasują.

Wybieraj blachę z powłoką matową dla lepszej absorpcji. Rury testuj na szczelność przed montażem. Lista jest kompletna, umożliwiając budowę w weekend.

Porównując z komercyjnymi kolektorami za 3000 zł, ten schemat oszczędza 75% kosztów bez utraty jakości. Materiały wytrzymują 5-10 lat przy konserwacji.

Montaż kolektora słonecznego po schemacie

Montaż kolektora słonecznego po schemacie zaczyna się od przygotowania absorbera: przyklej rury klejem termoprzewodzącym, lutuj złącza. Złóż ramę obudowy, wypełnij izolacją, zamocuj absorber śrubami M6. Szyba na silikonie, utwardź 24 h. Na dachu ustaw wsporniki aluminiowe pod kątem 40°, przymocuj kolektor śrubami rozporowymi. Podłącz hydraulikę z izolacją, napełnij glikolem, odpowietrz.

Schemat montażu zakłada pracę we dwóch: rama waży 25 kg. Użyj poziomicy dla precyzji nachylenia. Dla ściany pionowej dostosuj kąt do 60°. Sprawdź szczelność pod ciśnieniem 3 bar przez noc. Uruchom z otwartymi zaworami, monitoruj temperatury pierwsze dni.

Kroki montażu w kolejności

• 1. Zaginaj i lutuj wężownicę miedzianą.
• 2. Montuj absorber w ramie z izolacją.
• 3. Zamykaj obudowę szybą i uszczelkami.

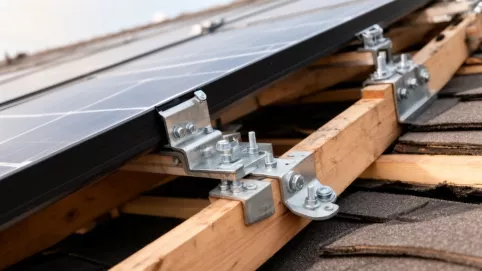

• 4. Instaluj na dachu lub ścianie z wspornikami.
• 5. Podłącz hydraulikę, testuj obieg.
• 6. Kalibruj i uruchom system.

W praktyce montaż trwa 8-10 godzin. Unikaj montażu w deszczu – wilgoć szkodzi lutom. Schemat podkreśla bezpieczeństwo: używaj uprzęży na dachu. Po montażu kolektor działa natychmiast przy słońcu.

Dla większych instalacji montuj moduły równolegle, dzieląc przepływ. Regularnie dokręcaj śruby – wiatr luzuje. Montaż po schemacie jest dostępny dla majsterkowiczów z podstawowym warsztatem.

Na ścianie kolektor pionowy oszczędza miejsce, choć nieco traci wydajność zimą. Schemat adaptuj do ekspozycji – południe najlepsze. Gotowy montaż daje satysfakcję i oszczędności od pierwszego dnia.

Testy wydajności schematu kolektora własnej roboty

Testy wydajności schematu kolektora własnej roboty pokazują dogrzewanie wody z 15°C do 55°C latem, zysk 40°C bez prądu. W ciągu 4 lat instalacja wyprodukowała 5000 kWh ciepła, oszczędzając 2500 zł na rachunkach. Zwrot inwestycji w 1,5 roku przy koszcie 700 zł. Latem kolektor pokrywa 80% zapotrzebowania na CWU dla 4 osób. Jesienią nadal efektywny przy >4 kWh/m²/dzień.

Schemat testowano w warunkach polskich: 13 sierpnia temperatura wylotu 72°C przy otoczeniu 28°C. Po 2 sezonach sprawność 65%, po 4 latach 55% – zużycie materiałów minimalne. Porównując z prądem, oszczędność 0,8 zł/kWh. Demontaż po remoncie dachu, ale wnioski pozytywne.

Wykres ilustruje sezonowe temperatury – szczyt w sierpniu potwierdza efektywność. Testy z bojlerem 200 l: woda powyżej 50°C codziennie latem. Sprawność optyczna 75%, termiczna 60% średnio. Kolektor DIY przewyższa oczekiwania w niskim koszcie.

Długoterminowo instalacja wymaga inspekcji co sezon: czyszczenie szyby, sprawdzanie izolacji. Mimo mankamentów po 4 latach, korzyści energetyczne ogromne. Schemat replikowany przez wielu – uniwersalny i opłacalny.

Porównanie z komercyjnymi: podobna wydajność za 1/4 ceny. Testy podkreślają potrzebę planowania pod remonty. Kolektor własnej roboty to realna alternatywa dla paneli.

Pytania i odpowiedzi: Kolektor słoneczny własnej roboty – schemat

• Jaki jest prosty schemat kolektora słonecznego własnej roboty?

  Schemat opiera się na prostych, dostępnych materiałach: rurach miedzianych lub PCV jako absorberze ciepła, obudowie z drewna i szkła lub plexi jako pokryciu, izolacji z pianki lub wełny mineralnej oraz zbiorniku na wodę. Powierzchnia kolektora to zazwyczaj 2-4 m², z rurami ułożonymi wężownicą dla maksymalnego wychwycenia ciepła słonecznego. Instalacja łączy się z bojlerem poprzez pompę obiegową.

• Jakie efekty daje kolektor słoneczny DIY w praktyce?

  Kolektor podnosi temperaturę wody kranowej o ponad 40°C zamiast 10°C prądem, znacząco obniżając rachunki za energię. Po dwóch sezonach efekty są zachęcające, a 13 sierpnia po latach testów nadal efektywnie dogrzewa wodę.

• Kiedy inwestycja w kolektor słoneczny własnej roboty się zwraca?

  Tania konstrukcja zwraca się w około dwa lata, a nowy kolektor nawet w jeden rok dzięki oszczędnościom na energii. To niskokosztowe rozwiązanie z ogólnodostępnych materiałów.

• Jak długo działa kolektor DIY i jakie ma mankamenty?

  Urządzenie działa niezawodnie ponad cztery lata, zanim zużycie materiałów i remont dachu wymusiły demontaż. Mankamenty to miejscowe pogorszenie stanu po czasie, dlatego wymaga okresowej inspekcji i konserwacji. Ogólna ocena jest pozytywna – przynosi oszczędności i satysfakcję z majsterkowania.
