Powietrzny kolektor słoneczny – tani i efektywny

Redakcja 2026-01-14 15:56 | Udostępnij:

Jeśli szukasz sposobu na ogrzanie domu bez rosnących rachunków za energię, powietrzny kolektor słoneczny może stać się twoim sprzymierzeńcem. To proste urządzenie wykorzystuje słońce do podgrzewania powietrza, które bezpośrednio trafia do pomieszczeń, zapewniając tanią wentylację i ogrzewanie. W tym artykule przyjrzymy się dokładnie jego działaniu, krok po kroku pokażemy, jak samodzielnie zbudować modułowy kolektor, i porównamy go z cieczowymi alternatywami, podkreślając prostotę montażu oraz imponujące przyrosty temperatury.

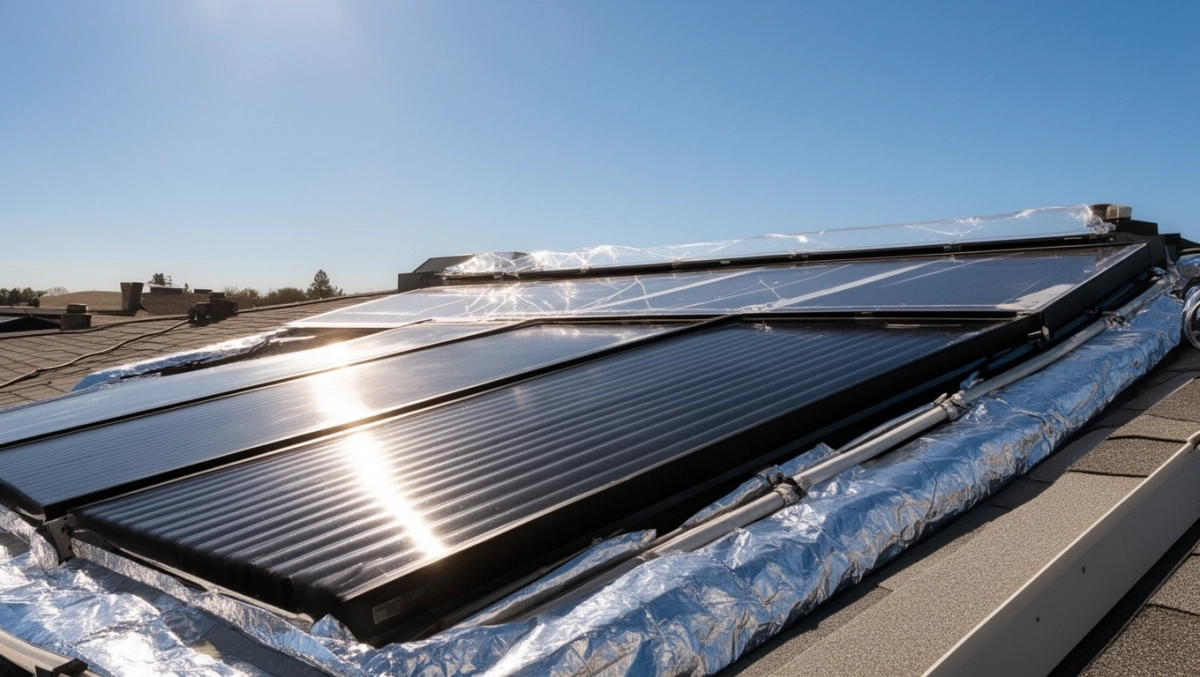

Powietrzny kolektor słoneczny

Jak działa powietrzny kolektor słoneczny

Powietrzny kolektor słoneczny działa na prostej zasadzie konwekcji termicznej, gdzie zimne powietrze z pomieszczenia jest zasysane do obudowy kolektora. Tam napotyka nagrzaną powierzchnię absorbującą promienie słoneczne, co powoduje szybki wzrost jego temperatury. Nagrzane powietrze unosi się naturalnie i jest wtłaczane z powrotem do budynku przez kanały powietrzne. Ten cykl zapewnia ciągłą wymianę powietrza, łącząc ogrzewanie z wentylacją. Wentylator wspomagający przyspiesza proces w bezwietrzne dni.

W odróżnieniu od systemów cieczowych, tu nie ma pośredników jak glikol czy pompy obiegowe. Powietrze jako nośnik ciepła eliminuje straty energii podczas transferu. Kolektor skupia się wyłącznie na produkcji ciepła, bez konwersji na prąd. Efektywność rośnie dzięki bezpośredniemu kontaktowi powietrza z absorberem. To sprawia, że urządzenie jest idealne do sezonowego ogrzewania.

Proces zaczyna się od filtracji wlotowego powietrza, chroniącej kanały przed zanieczyszczeniami. Promienie słoneczne penetrują osłonę szklaną i trafiają na czarną powierzchnię. Ciepło przekazywane jest konwekcyjnie do strumienia powietrza. Temperatura wyjściowa zależy od nasłonecznienia i kąta padania promieni. System samoreguluje się, zmniejszając przepływ przy słabym słońcu.

Zobacz także: Kolektor Słoneczny Powietrzny Cena 2025: Pełny Przegląd

Budowa modułowego kolektora powietrznego

Modułowy kolektor powietrzny ma standardowe wymiary około 2 m x 1 m, co ułatwia transport i montaż. Podstawowa konstrukcja składa się z ramki aluminiowej lub drewnianej, izolowanej od spodu styropianem o grubości 5-10 cm. Przód pokrywa hartowane szkło lub poliwęglan o transmisji światła powyżej 90%. Wnętrze wypełnia absorber z blachy powlekanej selektywnie. Kanały powietrzne tworzą labirynt o głębokości 5-10 cm.

Do samodzielnej budowy potrzebujesz podstawowych narzędzi i materiałów dostępnych w marketach budowlanych. Rama z profili PCV lub drewna sosnowego zapewnia sztywność. Izolacja termiczna zapobiega ucieczce ciepła do tyłu. Absorber to kluczowy element – blacha perforowana malowana farbą absorbującą. Wlot i wylot powietrza wyposaż w kratki regulacyjne.

  • Profil aluminiowy lub drewniany na ramę: 10 m bieżących
  • Szkło hartowane 4 mm: 2 m²
  • Blacha stalowa na absorber: 2 m²
  • Styropian EPS 100: 2 m² x 10 cm
  • Silikon uszczelniający i uszczelki gumowe
  • Wentylator osiowy 12V o wydajności 200 m³/h

Montaż zaczyna się od sklejenia ramy i izolacji. Absorber mocuje się na dystansach, tworząc kanały powietrzne. Szkło przykleja się silikonem, uszczelniając krawędzie. Test szczelności przeprowadź podciśnieniowo. Cały moduł waży poniżej 30 kg, co pozwala na instalację przez jedną osobę.

Zobacz także: Kolektor Powietrzny – Przewodnik 2025: Ogrzewanie OZE dla Każdego

Podgrzewanie powietrza w kanałach kolektora

W kanałach powietrznych kolektora powietrze płynie wolno, maksymalizując kontakt z nagrzaną powierzchnią. Labiryntowy układ wydłuża drogę strumienia, co zwiększa efektywność wymiany ciepła. Promienie słoneczne docierają równomiernie dzięki przezroczystej osłonie. Temperatura rośnie stopniowo na całej długości kanałów. To podgrzewanie konwekcyjne jest naturalne i energooszczędne.

Kanały o przekroju 5x10 cm zapewniają laminarny przepływ powietrza. Powierzchnia wewnętrzna kanałów jest chropowata, poprawiając turbulencje i transfer ciepła. Zimne powietrze wchodzi od dołu, nagrzewa się ku górze. Wylot powietrza osiąga temperaturę bliską absorbera. Regulacja prędkości wentylatorem dostosowuje proces do warunków pogodowych.

Podgrzewanie odbywa się bez strat fazowych, typowych dla cieczy. Powietrze absorbuje ciepło bezpośrednio, osiągając wyższą gęstość energetyczną. Kanały zapobiegają stagnacji powietrza w rogach. Czyszczenie kanałów ułatwia perforacja absorbera. Efektem jest świeże, suche powietrze w pomieszczeniu.

Zobacz także: Jak Zbudować Kolektor Powietrzny w 2025 – Poradnik DIY

Selektywna warstwa absorbująca w kolektorze

Selektywna warstwa absorbująca to powłoka na absorberze, która pochłania ponad 95% promieniowania słonecznego w zakresie widzialnym i podczerwonym. Odbija natomiast długofalowe promieniowanie cieplne z powrotem do kanałów powietrznych. To minimalizuje straty nocturne i zwiększa wydajność o 30-50% w porównaniu do zwykłej farby czarnej. Warstwa składa się z tlenków metali naniesionych próżniowo.

Aplikacja warstwy na blachę stalową lub aluminiową jest prosta w warunkach domowych za pomocą farb selektywnych. Współczynnik absorpcji alfa wynosi powyżej 0,95, emisji epsilon poniżej 0,05. Dzięki temu absorber nagrzewa się do 80-100°C w słoneczny dzień. Warstwa chroni przed korozją wilgocią z powietrza. Trwałość przekracza 20 lat bez degradacji.

W praktyce warstwa selektywna wyrównuje wahania temperatury w kanałach. Powietrze podgrzewa się równomiernie, unikając gorących punktów. Porównując z absorberami niepowlekanymi, oszczędność energii jest zauważalna już po pierwszej zimie. To element kluczowy dla tanich konstrukcji DIY.

Przyrost temperatury w powietrznym kolektorze

Przyrost temperatury powietrza w kolektorze powietrznym osiąga nawet 46°C między wejściem a wyjściem przy pełnym nasłonecznieniu. Zimne powietrze 5-10°C nagrzewa się do 50-60°C na wylocie. Ten wysoki delta-T wynika z bezpośredniego kontaktu i selektywnej warstwy. W porównaniu do kolektorów cieczowych, gdzie przyrost wynosi 10-20°C, powietrzne są efektywniejsze w transferze.

Czynniki wpływające na przyrost to kąt padania słońca, przepływ powietrza i izolacja. Optymalny kąt nachylenia kolektora to 40-60° w Polsce. Wentylator reguluje prędkość dla maksymalnego delta-T. Dane z testów pokazują średni przyrost 30°C w typowy dzień wiosenny.

Montaż i skalowanie kolektorów powietrznych

Montaż kolektora powietrznego wymaga południowej ściany budynku lub dachu o nachyleniu 45°. Ramę mocuje się śrubami do elewacji, uszczelniając silikonem. Kanały powietrzne łączy się rurami PCV o średnicy 15 cm. Wentylator instaluje się na wlocie z termostatem. Cały proces trwa 2-4 godziny na moduł.

Skalowanie polega na łączeniu modułów w bloki o mocy 1-5 kW. Jeden moduł dostarcza 0,5-1 kW ciepła przy 1000 W/m² nasłonecznienia. Łączenie szeregowo zwiększa temperaturę, równolegle – przepływ. Automatyka steruje blokami w zależności od zapotrzebowania. Dla domu 100 m² wystarczy 4-6 modułów.

Porównanie kosztów budowy: Powietrzny moduł DIY kosztuje 300-500 zł, cieczowy kompletny 2000-3000 zł. Oszczędność wynika z braku wymiennika i pompy. Skalowanie jest elastyczne, bez ingerencji w instalację hydrauliczną.

Zastosowania powietrznego kolektora grzewczego

Powietrzny kolektor grzewczy doskonale sprawdza się w ogrzewaniu pasywnych domów i garaży. Nagrzane powietrze rozprowadza się grawitacyjnie lub z wentylatorem. Zapewnia wentylację z odzyskiem ciepła, redukując wilgoć. Idealny do pomieszczeń gospodarczych i szklarni.

W budownictwie przemysłowym kolektory podgrzewają hale i suszarnie. Bloki modułowe dostosowuje się do dużych powierzchni. Ekologiczność wynika z zerowej emisji CO2 podczas pracy. Integracja z rekuperacją podnosi efektywność do 80%.

Porównując z kolektorami cieczowymi, powietrzne są tańsze w budowie i utrzymaniu. Brak glikolu eliminuje ryzyko wycieków. Bezpośrednie ogrzewanie skraca drogę ciepła, zwiększając COP powyżej 10. To rozwiązanie dla oszczędnych inwestorów szukających prostoty.

Pytania i odpowiedzi o powietrznym kolektorze słonecznym

  • Czym jest powietrzny kolektor słoneczny?

    Powietrzny kolektor słoneczny to proste urządzenie solarne, które przekształca energię słoneczną w ciepło poprzez podgrzewanie powietrza. Ma formę płaskich paneli o wymiarach np. 2 m x 1 m, łatwych w montażu na elewacji budynku. Służy do ogrzewania i wentylacji pomieszczeń, bezpośrednio wtłaczając nagrzane powietrze do wnętrza.

  • Jak działa powietrzny kolektor słoneczny?

    Powietrze jest mechanicznie zasysane do kolektora i kierowane przez kanały pokryte selektywną warstwą absorbującą promienie słoneczne. Wzdłuż kanałów temperatura powietrza rośnie stopniowo, osiągając nawet 46°C na wyjściu. Nagrzane powietrze trafia bezpośrednio do pomieszczeń, eliminując pośrednie nośniki ciepła.

  • Jakie są zalety powietrznych kolektorów słonecznych nad cieczowymi?

    W porównaniu do kolektorów cieczowych, powietrzne są tańsze w budowie i eksploatacji, prostsze w montażu oraz nie wymagają glikolu czy wymienników ciepła. Umożliwiają bezpośrednie ogrzewanie pomieszczeń, co zwiększa efektywność, i są odporne na zamarzanie. Idealne do tanich instalacji DIY w budownictwie mieszkalnym.

  • Czy można samodzielnie zbudować powietrzny kolektor słoneczny?

    Tak, konstrukcja jest prosta i tania – wystarczy skrzynia z izolacją, absorber z blachy pokrytej czarną farbą matową, szkło lub plexi na froncie oraz wentylator do cyrkulacji powietrza. Standardowy moduł 2x1 m buduje się z desek i rur PCV za kilkaset złotych. Schematy i instrukcje dostępne online pozwalają na skalowanie do potrzeb budynku.
