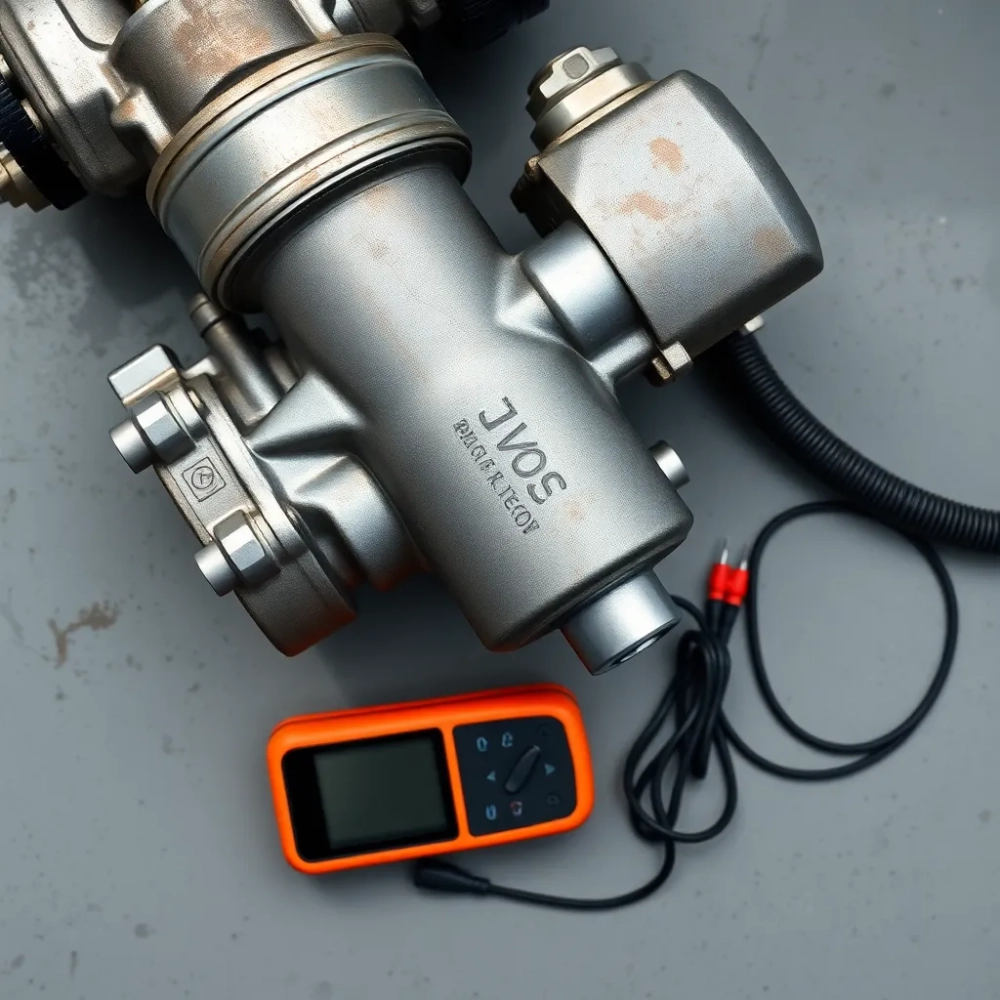

Pompa Haldex: Diagnostyka i Testowanie – Pełen Przewodnik 2025

W obliczu nieoczekiwanych zachowań naszego pojazdu, gdzie napęd na wszystkie koła odmawia posłuszeństwa lub zachowuje się kapryśnie, wielu z nas zadaje sobie jedno, kluczowe pytanie: Jak sprawdzić pompę Haldex? Ta niewielka, lecz niezwykle istotna część układu napędowego 4x4, pełniąc rolę serca systemu, odpowiada za precyzyjne rozdzielanie mocy. Odpowiedź jest złożona, lecz w skrócie, kluczowa diagnoza to połączenie wizualnej inspekcji, oceny dźwięków pracy oraz precyzyjnych pomiarów ciśnienia i parametrów elektrycznych za pomocą specjalistycznych narzędzi, które pozwalają na kompleksową weryfikację jej stanu.

Zanim zagłębimy się w szczegóły techniczne, warto przyjrzeć się ogólnym tendencjom i doświadczeniom zbieranym przez lata w serwisach samochodowych. Przyjrzyjmy się, jak często poszczególne elementy układu Haldex są diagnozowane jako źródło problemów. Analiza tysięcy przypadków z warsztatów niezależnych i autoryzowanych serwisów rzuca światło na powtarzające się schematy awarii. Poniższa tabela przedstawia procentowy udział najczęściej diagnozowanych usterek w układzie Haldex, bazując na danych zebranych w okresie pięciu lat, co pozwala ocenić, gdzie najczęściej kryje się problem.

Kiedy spojrzymy na te dane, wyraźnie widać, że to właśnie pompa Haldex, zarówno pod kątem elektrycznym, jak i mechanicznym, stanowi najbardziej wrażliwy punkt całego systemu. W kontekście tego, jak sprawdzić pompę Haldex, staje się oczywiste, że precyzyjna diagnostyka jej stanu jest absolutnie kluczowa, często decydując o dalszych krokach naprawczych. To nie tylko kwestia wymiany drogiego podzespołu, ale przede wszystkim zapewnienia bezpieczeństwa i komfortu jazdy.

Objawy uszkodzonej pompy Haldex

Kiedy napęd 4x4 w naszym samochodzie zaczyna szwankować, często bezradnie rozkładamy ręce. Jednak zanim oddamy auto do serwisu, możemy sami spróbować zidentyfikować potencjalne problemy. Jednym z najczęstszych objawów, który powinien zapalić czerwoną lampkę ostrzegawczą, jest brak napędu na tylną oś. Może to objawiać się na różne sposoby, na przykład podczas ruszania na śliskiej nawierzchni, kiedy tylko przednie koła mielą w miejscu, a tylne pozostają niewzruszone. To klasyczny sygnał, że coś jest nie tak z rozkładem mocy.

Innym, niepokojącym symptomem jest szarpanie odczuwalne podczas ruszania lub w trakcie jazdy, szczególnie gdy system napędu na wszystkie koła powinien aktywnie pracować. Wyobraź sobie zimowy poranek, podjeżdżasz pod lekko oblodzone wzniesienie, a zamiast płynnego ruszenia, auto szarpie, tak jakby nie mogło zdecydować, które koła mają pociągnąć. To może wskazywać na problem z prawidłowym ciśnieniem oleju w układzie Haldex, za które odpowiada właśnie pompa.

Współczesne samochody są naszpikowane elektroniką, a każda nieprawidłowość jest natychmiast sygnalizowana kierowcy. Stąd też, jeśli pojazd ma problem z pompą Haldex, na desce rozdzielczej niemal na pewno pojawi się błąd sygnalizujący problem z układem 4x4. Czasami jest to konkretny komunikat tekstowy, innym razem – po prostu zapalona kontrolka. Należy to traktować poważnie, bo ignorowanie takiego sygnału może prowadzić do poważniejszych, kosztowniejszych usterek.

Poza wizualnie widocznymi komunikatami, ważnym wskaźnikiem są również dźwięki. Głośna praca pompy lub nietypowe odgłosy, takie jak piszczenie, szumienie, czy głośne brzęczenie dochodzące z okolic tylnego mostu, mogą świadczyć o zużyciu łożysk w pompie lub jej nieprawidłowym działaniu. Pamiętajmy, że każda nowa, nietypowa melodia wydobywająca się spod samochodu to sygnał, że warto przyjrzeć się bliżej problemowi.

Co więcej, niektórzy właściciele mogą zaobserwować zwiększone zużycie paliwa. Chociaż wydaje się to być objawem odległym od pompy Haldex, warto zauważyć, że nieprawidłowe rozłożenie momentu obrotowego, wynikające z problemów z układem 4x4, może prowadzić do tego, że silnik musi ciężej pracować, by zapewnić odpowiedni napęd. To z kolei przekłada się na wyższe spalanie. To subtelny, ale ważny sygnał, wymagający głębszej analizy.

Warto pamiętać, że wczesne rozpoznanie tych objawów i podjęcie działań diagnostycznych, zanim problem się zaostrzy, może oszczędzić nam sporo nerwów i, co ważniejsze, pieniędzy. Ignorowanie tych sygnałów rzadko kiedy kończy się dobrze. Zwykle prowadzi do eskalacji problemu, a co za tym idzie, do konieczności wymiany droższych elementów, a nawet całej jednostki Haldex. Pamiętaj, diagnostyka to podstawa, a wyczulenie na te objawy to pierwszy krok do rozwiązania problemu.

Narzędzia potrzebne do diagnostyki pompy Haldex

Diagnoza problemów z pompą Haldex wymaga pewnego zestawu narzędzi, które pozwolą nam nie tylko odczytać błędy, ale także dokładnie zmierzyć kluczowe parametry jej pracy. Bez odpowiedniego wyposażenia, nasze próby zidentyfikowania usterki będą sprowadzały się do zgadywania, a tego chcemy uniknąć, prawda? Kluczowe jest podejście metodyczne i użycie właściwych instrumentów.

Na start, niezbędny jest tester diagnostyczny. Mówimy tu o profesjonalnych interfejsach, takich jak VCDS dla pojazdów grupy VAG, VIDA dla Volvo, i-Carsoft dla BMW, czy TEXA Navigator dla szerszej gamy marek. Taki tester pozwala odczytać kody błędów z modułu Haldex, sprawdzić parametry pracy pompy w czasie rzeczywistym (np. prąd pobierany, ciśnienie generowane), a także aktywować poszczególne komponenty, co jest nieocenione przy weryfikacji ich działania. Kody błędów to pierwszy trop, ale to parametry live-data dają pełny obraz.

Kolejnym, absolutnie fundamentalnym narzędziem jest multimetr. Przyda się on do sprawdzenia napięcia zasilania pompy, zmierzenia rezystancji jej cewki oraz weryfikacji ciągłości obwodów elektrycznych. Sprawdzając, czy napięcie na złączu pompy wynosi nominalne 12V przy włączonym zapłonie, eliminujemy ewentualne problemy z instalacją elektryczną samochodu, co często bywa źródłem błędów mylnie wskazujących na samą pompę.

Gdy przechodzimy do testów ciśnieniowych, niezbędny staje się manometr z odpowiednimi adapterami. Pompa Haldex pracuje pod ciśnieniem, które jest niezbędne do załączenia sprzęgła. Standardowe ciśnienie robocze w zależności od generacji Haldexu waha się od 5 do 30 barów. Manometr podłączamy do specjalnego portu w układzie Haldex, co pozwala na monitoring ciśnienia w czasie rzeczywistym. Jeśli pompa nie generuje wystarczającego ciśnienia, sprzęgło nie załączy się prawidłowo, a my już wiemy, gdzie szukać problemu.

Nie możemy zapomnieć o prostych, acz równie ważnych narzędziach. Latarka o mocnym świetle jest nieoceniona podczas wizualnej inspekcji. Pozwoli nam ona dokładnie obejrzeć pompę, przewody, złącza, szukając śladów wycieków oleju, uszkodzeń mechanicznych, czy korozji na stykach. Często bywa, że pozornie niewielkie uszkodzenie przewodu elektrycznego jest przyczyną całego zamieszania.

Oczywiście, nie obędzie się bez kompletnego zestawu kluczy i nasadek. Dostęp do pompy Haldex często wymaga demontażu osłon, a czasami nawet części wydechu, zwłaszcza w starszych generacjach. Standardowy zestaw narzędzi mechanika jest tu podstawą. Przygotuj klucze o rozmiarach 10mm, 13mm, 15mm oraz nasadki torx, które często wykorzystywane są do śrub montażowych.

W przypadku konieczności wymiany oleju i filtra w Haldexie, przydatny będzie miernik poziomu oleju (jeśli nie ma zintegrowanej miarki lub procedury sprawdzania poziomu bez specjalistycznego narzędzia), klucz do filtra, a także pojemnik na zużyty olej. Pamiętajmy, by wszystko odbywało się w czystości – zanieczyszczenia to wróg numer jeden układu Haldex. A do bezpiecznej pracy pod samochodem, niezbędne są stabilne podnośniki lub najazdy.

Gdy wiesz, jak sprawdzić pompę Haldex i masz wszystkie niezbędne narzędzia pod ręką, diagnostyka staje się znacznie prostsza i bardziej precyzyjna. Bez nich, to jak szukanie igły w stogu siana, a tego przecież nikt nie lubi.

Testowanie elektryczne i ciśnieniowe pompy Haldex

Kiedy już mamy podejrzenie, że to właśnie pompa Haldex jest źródłem naszych problemów z napędem 4x4, przystępujemy do bardziej zaawansowanych testów. Diagnostyka dzieli się na dwie główne części: testowanie elektryczne i testowanie ciśnieniowe. Oba te aspekty są kluczowe, ponieważ pompa jest urządzeniem elektromechanicznym, a jej nieprawidłowe działanie może wynikać z problemów zarówno po stronie elektrycznej, jak i hydraulicznej.

Zacznijmy od testowania elektrycznego. Pierwszym krokiem jest sprawdzenie zasilania samej pompy. Użyj multimetru i zmierz napięcie na wtyczce zasilającej pompę, gdy zapłon jest włączony. Powinno ono wynosić stabilne 12V (lub 12.5-14.5V przy pracującym silniku). Jeśli napięcie jest zbyt niskie lub niestabilne, problem może leżeć w instalacji elektrycznej samochodu, a nie w samej pompie. Sprawdź również bezpieczniki – tak, ten mały, często ignorowany element może być źródłem braku zasilania.

Następnie, należy sprawdzić ciągłość przewodów i rezystancję cewki pompy. Odłącz wtyczkę od pompy i zmierz rezystancję pomiędzy jej pinami. Typowa wartość rezystancji dla pompy Haldex (np. generacji 2-5) wynosi od 0.8 do 2.5 Ohma. Wartość poza tym zakresem (np. otwarty obwód lub bardzo niska rezystancja bliska zeru) wskazuje na uszkodzenie wewnętrzne pompy – być może spalony silnik elektryczny lub zwarcie. Pamiętaj, aby przed pomiarem rezystancji odłączyć pompę od zasilania, aby uniknąć błędnych odczytów i ryzyka uszkodzenia multimetru. Upewnij się również, że sygnał sterujący z jednostki sterującej (ECU) jest prawidłowy. To można sprawdzić dedykowanym testerem diagnostycznym, monitorując dane PID (Parameter ID) dotyczące aktywacji pompy.

Po upewnieniu się, że strona elektryczna jest w porządku, przechodzimy do testowania ciśnieniowego. To tutaj dowiemy się, czy pompa jest w stanie wygenerować odpowiednie ciśnienie robocze, niezbędne do prawidłowego działania sprzęgła Haldex. Najpierw należy zlokalizować port pomiarowy ciśnienia w układzie Haldex, który zazwyczaj znajduje się na obudowie sprzęgła lub w jego pobliżu. Skręć w niego odpowiedni manometr, upewniając się, że połączenie jest szczelne.

Zapewnij sobie bezpieczne warunki do pracy: podnieś pojazd na podnośniku lub postaw na stabilnych najazdach. Uruchom silnik i, korzystając z testera diagnostycznego, aktywuj pompę Haldex lub włącz specjalny tryb testowy. Monitoruj odczyty ciśnienia na manometrze. Idealne ciśnienie w układzie Haldex generacji 2-5 może wynosić około 10-30 barów w zależności od trybu pracy i modelu pojazdu. Jeśli pompa generuje zbyt niskie ciśnienie (np. poniżej 5 barów) lub w ogóle go nie generuje, to wyraźny sygnał na jej zużycie, zatarcie, problem z zaworem ciśnieniowym lub zapchany filtr oleju. Niskie ciśnienie może też wynikać z nieszczelności w układzie, dlatego dokładnie obejrzyj wszystkie przewody hydrauliczne.

Warto również zwrócić uwagę na stabilność ciśnienia – wahania mogą wskazywać na problem z regulacją ciśnienia przez zawór lub przerywaną pracę pompy. Pamiętaj, że zbyt wysokie ciśnienie również jest niepokojące i może świadczyć o zablokowaniu przepływu oleju w układzie, na przykład przez uszkodzony zawór ciśnieniowy lub zanieczyszczenia w systemie. Regularna wymiana oleju i filtra w Haldexie, co około 60 000 km lub co 3-4 lata, jest kluczowa dla utrzymania ciśnienia na właściwym poziomie i zapobiegania kosztownym awariom.

Częste błędy i ich interpretacja przy sprawdzaniu pompy Haldex

Diagnozowanie problemów z pompą Haldex często sprowadza się do odczytu kodów błędów za pomocą testera diagnostycznego. Jednak same kody to dopiero początek drogi; kluczowa jest ich prawidłowa interpretacja. To trochę jak odczytywanie mapy skarbów – musisz wiedzieć, gdzie szukać, by znaleźć właściwe rozwiązanie. Pamiętaj, że jeden błąd może prowadzić do wielu hipotez, a ostateczna diagnoza wymaga często połączenia różnych informacji.

Jedną z najczęściej spotykanych grup błędów, które wskazują na problemy z pompą Haldex, są te związane z obwodem elektrycznym zaworu regulacyjnego ciśnienia (sprzęgła Haldex). Są to kody takie jak P0960, P0961, P0962, P0963, P0964, P0965, P0966, P0967, P0968, P0969. Jeśli tester diagnostyczny sygnalizuje jeden z tych błędów, oznacza to zazwyczaj problem z zasilaniem lub sterowaniem solenoidem zaworu ciśnieniowego w pompie. P0960 może wskazywać na otwarty obwód, co oznacza, że prąd nie dociera do zaworu. P0961 to zwarcie do plusa, a P0962 – zwarcie do masy. Kody te sugerują konieczność sprawdzenia okablowania, złączy elektrycznych (często korodujących z powodu wilgoci) oraz samej cewki zaworu. Czasami wystarczy wyczyścić zaśniedziałe styki, innym razem konieczna będzie wymiana samego zaworu lub, w skrajnych przypadkach, całej pompy, jeśli zawór jest integralną częścią jej konstrukcji.

Równie częstymi, a znacznie droższymi w konsekwencjach, są błędy z grupy P0600 - P0699, które w kontekście Haldexu (z wyłączeniem kodów związanych z innymi modułami sterującymi) mogą wskazywać na wewnętrzne problemy sterownika jednostki Haldex (Control Module Internal Fault). Na przykład, P0606 może oznaczać wewnętrzny błąd procesora sterownika. Jeśli pojawi się taki błąd, bardzo często oznacza to konieczność wymiany lub naprawy samego sterownika, co jest zadaniem dla specjalisty od elektroniki samochodowej. Koszt takiego modułu może wynieść od 1500 do nawet 4000 PLN, więc jest to poważna sprawa. Uszkodzenia te bywają często spowodowane zalaniem lub przegrzaniem modułu.

Kod P1814 to klasyka problemów z Haldexem, sygnalizujący niewłaściwe ciśnienie w układzie Haldex. To błąd, który powinien zapalić czerwoną lampkę u każdego mechanika. Przyczyny mogą być różnorodne: zbyt niski poziom oleju (a co za tym idzie, brak smarowania lub kawitacja pompy), uszkodzona mechanicznie pompa (np. zatarta, z uszkodzonym wirnikiem), zatkany filtr oleju Haldex (co jest niestety nagminne przy zaniedbanych wymianach) lub problem z zaworem regulacyjnym ciśnienia. Diagnostyka tego błędu wymaga pomiaru ciśnienia manometrem i weryfikacji drożności filtra. W mojej karierze widziałem przypadki, gdzie zaniedbanie wymiany filtra i oleju co 60 000 km doprowadziło do całkowitego zatarcia pompy, generując właśnie ten błąd.

Inny często spotykany błąd to P0560, który odnosi się do problemu z napięciem zasilania układu. Chociaż nie wskazuje on bezpośrednio na pompę, to niskie napięcie może uniemożliwić jej prawidłową pracę. W takiej sytuacji trzeba sprawdzić stan akumulatora, alternatora oraz wszystkie połączenia elektryczne prowadzące do modułu Haldex i samej pompy. Czasem to jedynie poluzowana klema, a czasem oznaka poważniejszego problemu z układem ładowania.

W przypadku niektórych marek, szczególnie w grupie VAG, często pojawia się ogólny błąd C1111, który jest związany z jednostką Haldex i nierzadko oznacza wewnętrzny problem lub błąd komunikacji. Ten błąd jest bardziej ogólnikowy i wymaga szerszej diagnostyki. Może wskazywać na problemy elektroniczne w sterowniku, ale również na brak synchronizacji z innymi modułami w pojeździe.

Na koniec, w przypadku problemów z komunikacją w sieci CAN, spotkamy się z kodem U0114 – Utrata komunikacji z modułem sterującym napędem na wszystkie koła (Haldex). To błąd, który mówi nam, że moduł Haldex "nie rozmawia" z resztą samochodu. Może to być spowodowane uszkodzeniem przewodów CAN, problemami z zasilaniem modułu, a nawet jego wewnętrznym uszkodzeniem. Diagnostyka komunikacji CAN jest złożona i wymaga specjalistycznego sprzętu, ale jest kluczowa, by wykluczyć problemy z okablowaniem jako przyczynę braku działania Haldexu.

Pamiętajmy, że interpretacja kodów błędów to sztuka, która wymaga doświadczenia i zrozumienia systemów samochodowych. Nigdy nie należy polegać tylko na jednym błędzie jako na ostatecznej diagnozie. Zawsze warto przeprowadzić pełną diagnostykę, w tym testy elektryczne i ciśnieniowe, aby mieć pewność co do źródła problemu. Czasem, co wydaje się prostym błędem, okazuje się skomplikowaną siecią powiązań.

FAQ – Jak sprawdzić pompę Haldex
