Jak wygląda pompa ciepła? Budowa i typy split

Redakcja 2025-05-31 22:12 / Aktualizacja: 2026-02-02 06:31:36 | Udostępnij:

Jeśli rozważasz instalację pompy ciepła i zastanawiasz się, jak to urządzenie wpasuje się w architekturę Twojego domu, zrozumienie jego wizualnego aspektu jest kluczowe. Opowiem Ci o rodzajach pomp ciepła i ich charakterystycznym wyglądzie, szczegółowo rozłożę budowę modelu split z jednostkami zewnętrzną i wewnętrzną, a także pokażę różnice w konstrukcji monoblokowej. Dzięki temu zobaczysz, dlaczego te systemy są dyskretne i praktyczne, nawet na elewacji czy dachu.

jak wygląda pompa ciepła

Rodzaje pomp ciepła i ich wygląd

Pompy ciepła dzielą się głównie na powietrzne, gruntowe i wodne, a każdy typ ma unikalny wygląd dostosowany do źródła energii. Powietrzne modele, najpopularniejsze, przypominają klimatyzatory z widocznymi wentylatorami i metalowymi obudowami. Gruntowe wymagają sond głębinowych w ziemi, więc ich widoczna część to tylko kompaktowa szafa wewnątrz budynku. Wodne instalacje czerpią ciepło z wód gruntowych lub zbiorników, co objawia się rurociągami zanurzonymi i minimalistyczną jednostką naziemną.

Wizualnie pompy powietrzne dominują na rynku ze względu na prostotę montażu. Ich jednostki zewnętrzne to metalowe skrzynki o wysokości do 1,5 metra, często w szarym kolorze, z kratkami wentylacyjnymi. Gruntowe pompy ciepła wyglądają jak eleganckie szafy techniczne, bez elementów zewnętrznych poza ewentualnymi kolektorami. Różnice w wyglądzie wynikają z integracji z otoczeniem – powietrzne są mobilne, gruntowe dyskretne.

Monoblokowe warianty powietrzne integrują wszystko w jednej obudowie zewnętrznej, przypominającej dużą skrzynkę instalacyjną. Splitowe dzielą się na dwie części, co wpływa na ich smukły profil. Wybór typu zależy od dostępnej przestrzeni, ale wszystkie modele projektowane są z myślą o estetyce. Na dachu montuje się wersje kompaktowe, płaskie, by nie zakłócać linii budynku.

Budowa pompy ciepła typu split

Pompa ciepła typu split składa się z dwóch głównych jednostek: zewnętrznej i wewnętrznej, połączonych rurami z czynnikiem roboczym. Zewnętrzna jednostka pobiera ciepło z powietrza otoczenia, a wewnętrzna przekazuje je do systemu ogrzewania wody. Ta modułowa konstrukcja pozwala na elastyczny montaż i łatwą konserwację elementów. Czynnik chłodniczy krąży między nimi, umożliwiając efektywne przenoszenie energii nawet przy niskich temperaturach.

Budowa split opiera się na obiegu termodynamicznym z czterema kluczowymi fazami: parowaniem, sprężaniem, skraplaniem i rozprężaniem. Jednostka zewnętrzna mieści parownik i sprężarkę, chronione obudową odporną na mróz i deszcz. Wewnętrzna zawiera skraplacz i hydraulikę, zintegrowaną z bojlerem. Różnica między split a monoblok polega na separacji tych komponentów, co minimalizuje ryzyko wycieków czynnika.

W praktyce splitowe pompy ciepła osiągają wysoki współczynnik COP, przekształcając energię z otoczenia w ciepło dla budynku. Ich konstrukcja ewoluowała ku kompaktowym wymiarom, ułatwiającym instalację na elewacji. Sterownik cyfrowy w jednostce wewnętrznej pozwala na precyzyjne zarządzanie procesem. Ta budowa sprawia, że urządzenie jest niezawodne przez dekady.

Porównując wymiary, splitowe jednostki zewnętrzne mają zazwyczaj 1-1,5 m wysokości i 0,8-1 m szerokości, co czyni je dyskretnymi. Wewnętrzne szafy osiągają 1,8 m, ale ich smukły design pasuje do pomieszczeń technicznych. Montaż wymaga precyzyjnego podłączenia rur izolowanych termicznie.

Wygląd jednostki zewnętrznej split

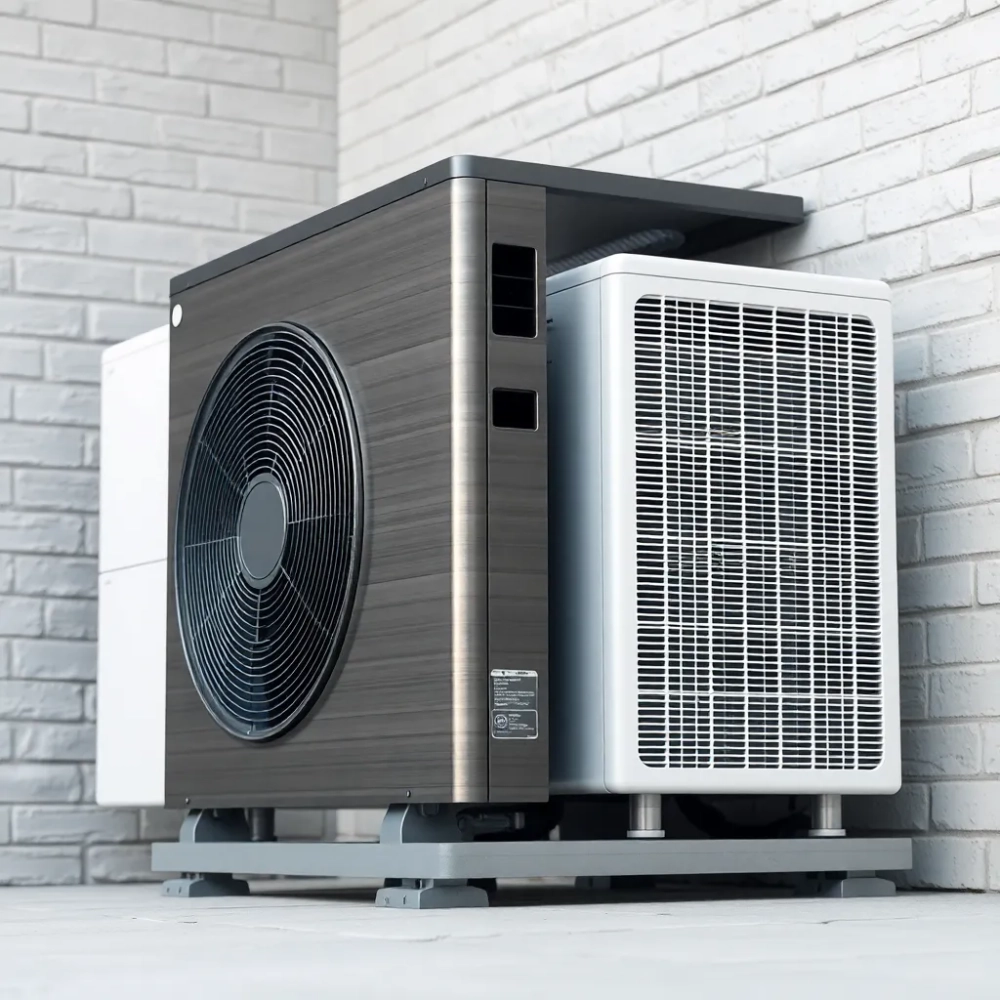

Jednostka zewnętrzna pompy ciepła split to kompaktowa metalowa skrzynka montowana na elewacji, dachu lub gruncie, o wysokości około 1-1,5 metra i szerokości 0,8-1 metra. Jej front zdobi duży wentylator z kratką ochronną, otoczony wymiennikiem ciepła w formie żeberek. Obudowa w odcieniach szarości lub antracytu jest ocynkowana, odporna na korozję i warunki atmosferyczne. Podstawa z gumowymi amortyzatorami redukuje wibracje.

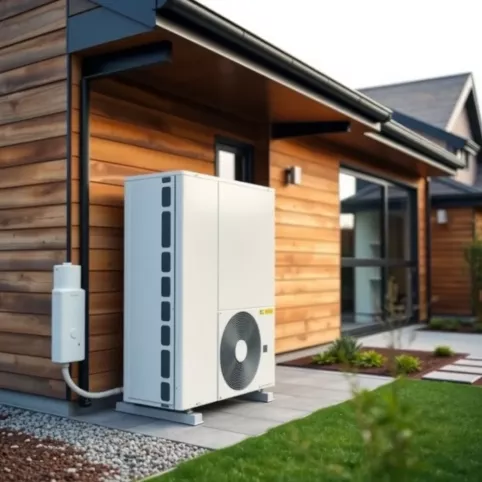

Wizualnie przypomina ona klimatyzator, ale jest masywniejsza, z dodatkowymi panelami izolacyjnymi. Na elewacji instaluje się ją na wspornikach, by nie stykała się z murem, co zapobiega mostkom termicznym. Dachowe wersje są płaskie, zintegrowane z obróbkami blacharskimi. Hałas wentylatora jest tłumiony matami akustycznymi wewnątrz.

Szczegóły wykończenia obejmują drzwiczki serwisowe z zamkami i wskaźniki LED sygnalizujące status. W modelach inwerterowych obudowa jest gładka, bez wystających elementów. Te cechy sprawiają, że jednostka wtapia się w otoczenie, nie szpecąc fasady budynku.

Wygląd jednostki wewnętrznej split

Jednostka wewnętrzna split to modułowa szafa o wysokości do 1,8 metra, szerokości 0,6-0,8 metra i głębokości 0,4-0,6 metra, umieszczana w pomieszczeniu technicznym lub kotłowni. Jej obudowa z blachy lakierowanej na biało lub szaro skrywa hydraulikę, sterownik i podgrzewacz wody. Panel przedni z ekranem dotykowym umożliwia intuicyjne sterowanie parametrami ogrzewania i chłodzenia.

Wnętrze jest zorganizowane na modułach: dolna sekcja na armaturę hydrauliczną, górna na elektronikę. Połączenie z jednostką zewnętrzną to dwie izolowane rury miedziane z czynnikiem roboczym, wpuszczone przez ściany. Design jest minimalistyczny, z gładkimi powierzchniami ułatwiającymi czyszczenie. Wentylacja zapewnia chłodzenie komponentów.

W porównaniu do tradycyjnych kotłów, szafa split jest cichsza i bardziej kompaktowa, oszczędzając miejsce w budynku. Opcjonalne akcesoria jak bufor ciepła integrują się z jej bokami. Ten wygląd podkreśla funkcjonalność bez zbędnych ozdób.

Pompa ciepła monoblok – jak wygląda?

Pompa ciepła monoblok to jedna, zintegrowana obudowa zewnętrzna, wodoodporna i mrozoodporna, wyglądająca jak duża skrzynka instalacyjna o wymiarach 1,2-1,6 m wysokości i 1-1,2 m szerokości. Montowana wyłącznie na zewnątrz, zawiera wszystkie elementy: parownik, sprężarkę, skraplacz i elektronikę. Obudowa z kompozytów lub ocynkowanej stali ma IPX4 ochronę, z kratkami wentylacyjnymi i drenażem kondensatu.

W odróżnieniu od split, nie wymaga rur z czynnikiem chłodniczym – woda krąży bezpośrednio do budynku przez izolowane przewody. Wygląd jest prostszy, z centralnym wentylatorem i wymiennikiem z przodu. Na dachu wersje są niższe, z płaskim profilem aerodynamicznym. Brak jednostki wewnętrznej upraszcza instalację.

Estetycznie monoblok przypomina agregat prądotwórczy, ale jest cichszy dzięki izolacji akustycznej. Podstawa antywirowa stabilizuje na wietrznych stanowiskach. Te cechy czynią ją idealną dla domów bez pomieszczeń technicznych.

Różnice wizualne z split: monoblok jest masywniejszy, ale samowystarczalny. Sali gimnastycznej z podłogą dedykowaną obiektom wewnętrznym pokazuje, jak elastyczne materiały PVC i kauczuk stosuje się w instalacjach sportowych, podobnie monoblok integruje się z otoczeniem zewnętrznym bez dodatkowych elementów wewnętrznych.

Kluczowe elementy budowy pompy ciepła

Kluczowe elementy pompy ciepła to parownik, sprężarka, skraplacz i zawór rozprężny, tworzące obieg czynnika roboczego. Parownik w jednostce zewnętrznej pobiera ciepło z powietrza otoczenia, nawet w -25°C. Sprężarka zwiększa ciśnienie i temperaturę czynnika, zużywając minimalną energię elektryczną. Skraplacz oddaje ciepło do wody grzewczej.

Zawór rozprężny obniża ciśnienie, przygotowując czynnik do kolejnego cyklu. W modelach split te elementy rozdzielone są między jednostki, co optymalizuje efektywność. Sterownik elektroniczny zarządza procesem, dostosowując do zapotrzebowania budynku. Dodatkowe komponenty to filtry powietrza i pompy obiegowe.

  • Parownik: wymiennik ciepła z żeberkami, expone na otoczenie.
  • Sprężarka inwerterowa: cicha, regulowana prędkość.
  • Skraplacz: płytowy lub rurowy, dla wody.
  • Zawór rozprężny: elektroniczny, precyzyjny.

Te elementy zapewniają COP na poziomie 4-5, czyli z 1 kW energii elektrycznej uzyskujemy 4-5 kW ciepła. Konstrukcja jest modułowa, ułatwiająca wymianę bez demontażu całości.

Estetyka i montaż pompy ciepła split

Estetyka pompy split podkreśla dyskretny design: szare lub białe obudowy harmonizują z elewacjami nowoczesnych budynków. Jednostka zewnętrzna na elewacji osłonięta jest opcjonalnymi panelami maskującymi, redukującymi hałas do 50 dB. Montaż na dachu wymaga lekkich stelaży, by nie obciążać konstrukcji. Wnętrze pomieszczenia technicznego szafa wtapia się dzięki gładkim liniom.

Praktyczne aspekty montażu obejmują odległości: minimum 30 cm od ścian dla wentylacji. Rury czynnika chłodniczego izolowane termicznie i akustycznie wpuszcza się przez tuleje uszczelniające. Integracja z systemem podłogowym lub grzejnikowym jest bezproblemowa dzięki złączom gwintowanym.

Wykres ilustruje różnice w wysokościach jednostek, ułatwiając wybór pod kątem przestrzeni. Opcje maskowania, jak zielone osłony, dodatkowo poprawiają estetykę w ogrodach. Te detale sprawiają, że pompa ciepła staje się integralną częścią domu.

Pytania i odpowiedzi: Jak wygląda pompa ciepła?

  • Jak wygląda pompa ciepła typu split?

    Pompa ciepła powietrze-woda typu split składa się z dwóch jednostek: zewnętrznej montowanej na zewnątrz budynku, przypominającej kompaktową metalową skrzynkę o wymiarach ok. 1-1,5 m wysokości i 0,8-1 m szerokości, z wentylatorem, wymiennikiem ciepła i obudową chroniącą przed warunkami atmosferycznymi; oraz wewnętrznej w pomieszczeniu technicznym, to modułowa szafa o wysokości ok. 1,8 m zawierająca hydraulikę, sterownik i podgrzewacz wody, połączona rurami z czynnikiem chłodniczym.

  • Czym różni się wygląd pompy ciepła monoblok od typu split?

    Pompa monoblok integruje wszystkie elementy w jednej wodoodpornej obudowie zewnętrznej, wyglądającej jak duża skrzynka instalacyjna montowana na zewnątrz, bez potrzeby rur z czynnikiem chłodniczym wewnątrz budynku, w przeciwieństwie do split, który ma dwie oddzielne jednostki.

  • Jakie są główne elementy konstrukcyjne pompy ciepła i jak wpływają na jej wygląd?

    Główne elementy to parownik (pobiera ciepło z powietrza), sprężarka (zwiększa ciśnienie czynnika), skraplacz (oddaje ciepło do wody) oraz zawór rozprężny; w jednostce zewnętrznej split tworzą kompaktową, estetyczną skrzynkę z szarą lub białą obudową, często z osłonami akustycznymi, co nadaje jej dyskretny i nowoczesny wygląd przypominający klimatyzator.

  • Jak wyglądają różne typy pomp ciepła?

    Pompy powietrzne (najpopularniejsze) mają jednostki zewnętrzne jak skrzynki z wentylatorami; gruntowe wymagają sond w ziemi, bez widocznych elementów naziemnych poza szafą wewnętrzną; wodne korzystają z ujęć z rzeki lub jeziora, z podobną obudową jak powietrzne, ale dostosowaną do źródła wody.
