Stelaż pod kolektory słoneczne jak dobrać i nie żałować?

Źle dobrany stelaż pod kolektory słoneczne potrafi zjeść kilkanaście procent rocznego uzysku, a w skrajnych przypadkach oderwać panel od dachu przy pierwszym mocniejszym podmuchu. Każda instalacja traci energię tam, gdzie mocowanie nie współgra z kątem połaci, ciężarem pokrycia albo strefą wiatrową. Kto kupuje sam kolektor, a do kompletu dorzuca przypadkowy uchwyt, ten często płaci drugi raz za naprawę albo za gwarancję, której nikt nie chce uznać.

• Rodzaje mocowań - hak dachowy, śruba dwugwintowa czy balast
• Kąt nachylenia i orientacja kolektora a uzyski latem
• Stelaż na dach płaski, skośny i elewację - różnice w praktyce
• Najczęstsze błędy montażowe, które kosztują gwarancję
• Dobór mocowania do pokrycia dachu - ściągawka inwestora
• Parametry techniczne, które decydują o trwałości
• Kiedy zlecić projekt instalatorowi, a kiedy wystarczy sam montaż
• Checklist przed montażem - dziesięć punktów, które warto odhaczyć

Rodzaje mocowań - hak dachowy, śruba dwugwintowa czy balast

Zanim pojawi się pierwszy wkręt, trzeba ustalić, z czym ma do czynienia ekipa. Dach skośny kryty dachówką ceramiczną lub cementową obsługuje klasyczny hak dachowy ze stali nierdzewnej, który wchodzi pod dachówkę i opiera się na łacie oraz kontrłacie. Rozwiązanie sprawdza się, bo rozkłada siłę na dużą powierzchnię łaty, a jednocześnie nie narusza sztywności poszycia. Hak przenika przez warstwę pokrycia w jednym punkcie, więc ryzyko przecieku ogranicza się do pojedynczego uszczelnienia.

Blachodachówka modułowa wymaga czegoś innego. Tu najczęściej pracuje śruba dwugwintowa wkręcana w krokiew przez wierzch fali, z uszczelką EPDM pod łbem. Taki montaż wykorzystuje twardy rdzeń krokwi jako element nośny, a EPDM kompresuje się pod dociskiem, tworząc barierę dla wody nawet po latach pracy w skrajnych temperaturach. Hak dachowy pod blachodachówką po prostu nie ma czego chwycić, bo brakuje klasycznej łaty.

Dach płaski o spadku poniżej 15 stopni zmusza do trzeciego rozwiązania - konstrukcji balastowej albo wolnostojącej. Rama aluminiowa opiera się na podstawach wypełnionych betonem lub kostką brukową, a ciężar balastu (często 80-120 kg na moduł) trzyma całość bez jednego otworu w pokryciu. Wariant kotwiony stosuje się tam, gdzie balastu nie da się dołożyć - na dachu o ograniczonej nośności albo w strefie wiatrowej, gdzie norma PN-EN 1991-1-4 wymaga większego dociążenia, niż konstrukcja dachu uniesie.

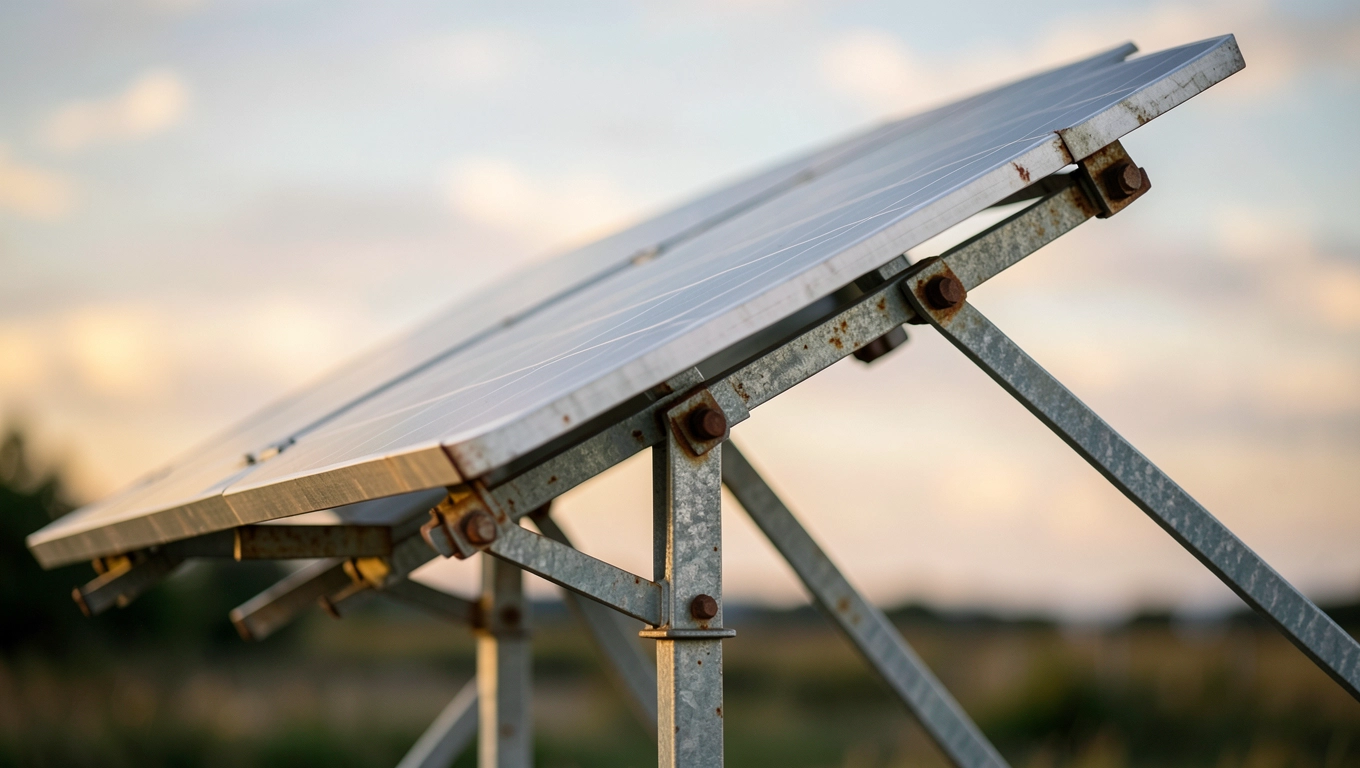

Konstrukcja wolnostojąca na gruncie to osobna kategoria. Stelaż opiera się na słupkach wbetonowanych w fundament albo na stopach balastowych, a kąt nachylenia dobiera się niezależnie od kształtu dachu. Rozwiązanie wybierają właściciele działek z idealnym nasłonecznieniem, gdzie żaden dach nie istnieje albo ma złą ekspozycję. Aluminium EN AW-6005 w profilu T6061 dominuje, bo łączy lekkość z odpornością na korozję w kontakcie z wilgotną ziemią.

Kąt nachylenia i orientacja kolektora a uzyski latem

Fizyka promieniowania słonecznego w środkowej Polsce faworyzuje kąt 30-45 stopni dla kolektorów cieczowych pracujących przez cały rok. Promień pada wtedy najbardziej prostopadle do szyby absorbera w czerwcu i lipcu, a zimą odbija się pod kątem, który wciąż mieści się w granicach dobrej sprawności. Przy kącie 25 stopni instalacja wyciąga maksimum z lata, ale traci kilka procent zimą - warto więc wiedzieć, czy zależy nam na podgrzewaniu wody użytkowej, czy na wspomaganiu ogrzewania.

Odchylenie od kierunku południowego toleruje się do 45 stopni w każdą stronę (południowy wschód-południowy zachód). Przekroczenie tego progu obniża roczny uzysk o 8-12%, a skrajnie niekorzystna ekspozycja północno-wschodnia potrafi zjeść nawet 30% energii. Decyzja o lokalizacji kolektora wymaga analizy zacienień z kominów, lukarn i sąsiednich budynków w kluczowych godzinach 9-15, bo godzinna strata cienia w tym oknie kosztuje więcej niż pozornie lepszy kąt nachylenia.

Dobra rada: gdy nachylenie połaci spada poniżej 30 stopni, uchwyty korekcyjne potrafią odzyskać 4-7% rocznej produkcji ciepła - ich koszt zwraca się w 3-5 sezonów.

Stelaż na dach płaski, skośny i elewację - różnice w praktyce

Dach skośny z reguły daje najtańszy montaż, bo grawitacja pomaga utrzymać kolektor, a mocowanie idzie w istniejącą strukturę łat i krokwi. Ekipa wchodzi na dach, lokalizuje krokwie (skanerem magnetycznym albo detektorem), wkręca śruby lub wiesza haki, mocuje szyny aluminiowe, a na końcu osadza kolektory w klemrach. Całość zajmuje zwykle jeden dzień roboczy dla dwóch osób, a ciężar własny instalacji nie przekracza 25-35 kg/m².

Dach płaski wymaga innego podejścia. Najpierw liczy się obciążenie - zarówno własne stelaża i kolektorów, jak i balastu, który musi zneutralizować siły ssące wiatru. Normy Eurokod 1 (PN-EN 1991) dzielą Polskę na trzy strefy wiatrowe; w strefie III (wybrzeże, Mazury, Podkarpacie) potrzeba nawet 150-180 kg balastu na jeden moduł, co na dachach o nośności 100 kg/m² bywa niemożliwe bez kotwienia mechanicznego. Stelaż wolnostojący na gruncie omija ten problem, bo fundament punktowy przenosi obciążenie na warstwę nośną gruntu.

Elewacja i balkon to rozwiązania ostateczne - wybierane tam, gdzie dachu nie ma albo jego powierzchnia jest zarezerwowana pod fotowoltaikę. Uchwyt elewacyjny pracuje w położeniu pionowym lub lekko odchylonym, co oznacza zwiększone obciążenie wiatrem działającym na czoło kolektora. Konstrukcja musi być kotwiona w ścianę nośną (nigdy w warstwę ocieplenia), a pozwolenie na budowę bywa wymagane, gdy zmienia się charakterystykę elewacji budynku wielorodzinnego. Sprawność roczna spada o 15-20% względem optymalnej ekspozycji południowej, ale dla mieszkań w centrum miasta bywa jedyną opcją.

Najczęstsze błędy montażowe, które kosztują gwarancję

Pominięcie strefy wiatrowej i śniegowej to błąd numer jeden. Stelaż dobrany „na oko" może nie udźwignąć parcia wiatru 90-110 km/h, które zdarzają się w Polsce kilka razy w roku. Producenci podają wartości nośności w Pascalach, ale w dokumentacji rzadko tłumaczą, jak je przeliczyć na realne warunki. W efekcie mocowanie trzyma się przez trzy zimy, a czwartego lutego wiatr zrywa panel i ciągnie za sobą sąsiednie.

Brak uszczelnień EPDM wokół śrub dwugwintowych to druga klasyka. Montażysta wkręca śrubę, dokręca, cieszy się z równego łba, a po pierwszym deszczu woda kapie na ocieplenie. Uszczelka musi być dobrana do średnicy śruby, dociśnięta (nie przeciśnięta) i sprawdzona wizualnie po jednym pełnym cyklu termicznym, czyli po kilku tygodniach pracy. EPDM kompresuje się pod wpływem temperatury i docisku, więc kontrola po sezonie to absolutne minimum.

Zbyt mały kąt nachylenia kolektora na dachu płaskim potrafi obniżyć sprawność o 10-15% rocznie. Wystarczy spadek 10 stopni zamiast wymaganych 30, żeby absorber dostał za mało promieniowania prostopadłego, a kurz i liście nie spływały wraz z deszczem. Konsekwencja: konieczność częstszego mycia, którego nikt nie zaplanował w budżecie eksploatacyjnym.

Złe rozstawienie łat i krokwi zmusza do mocowania „w powietrze", czyli w deskowanie albo w kontrłatę, zamiast w element nośny. Śruba dwugwintowa wkręcona w deskę o grubości 25 mm utrzyma panel przez miesiąc, może dwa, ale przy obciążeniu wiatrem 700 N/m² wyrwie się z drewna jak z plasteliny. Detektor krokwi kosztuje 200-400 zł - kwota śmieszna w porównaniu z wymianą poszycia po zerwaniu instalacji.

Brak planu rozbudowy oznacza, że ktoś kupił stelaż pod dwa kolektory, a za rok chce dołożyć trzeci. Szyny aluminiowe bywają niekompatybilne między seriami, a uchwyty korekcyjne różnią się rozstawem otworów. Warto od razu wybrać system modułowy z przedłużanymi profilami i zapasem klem, nawet jeśli w pierwszym etapie połowa szyn będzie czekać na przyszły sezon.

Brak projektu budowlanego przy instalacjach powyżej 30 m² powierzchni kolektorów albo przy budynkach wyższych niż 12 m oznacza koniec gwarancji producenta. Ubezpieczyciel odmówi wypłaty odszkodowania, jeśli okaże się, że montaż nie został zgłoszony, a pozwolenie na budowę (tam, gdzie jest wymagane) nigdy nie zostało wydane. Formalności kosztują 1500-3500 zł i trwają 30-60 dni - mniej niż jeden sezon utraconych uzysków po awarii.

Dobór mocowania do pokrycia dachu - ściągawka inwestora

Uwaga: odchylenie orientacji powyżej 45° od kierunku południowego obniża roczny uzysk o 8-12%, a ekspozycja czysto wschodnia lub zachodnia potrafi zjeść nawet 15-20% potencjalnej produkcji ciepła. Warto zweryfikować to kompasem albo aplikacją, zanim ekipa zacznie wiercić.

Parametry techniczne, które decydują o trwałości

Aluminium EN AW-6005 T6 i stal nierdzewna A2-70 to duet dominujący w nowoczesnych stelażach. Aluminium przejmuje rolę profili nośnych, bo waży trzy razy mniej niż stal przy zbliżonej wytrzymałości na rozciąganie, a jednocześnie nie wymaga cynkowania ogniowego. Stal nierdzewna obsługuje punkty mocowania, gdzie liczy się odporność na korozję w miejscu styku z wilgotnym deskowaniem. Mieszanie stali czarnej (ocynkowanej) ze stolarką aluminiową bywa dopuszczalne pod warunkiem separacji galwanicznej - podkładka EPDM albo tuleja z tworzywa.

Nośność na wiatr i śnieg opisuje się klasą obciążenia zgodnie z normą PN-EN 1991-1-3 i 1991-1-4. Typowy stelaż pod kolektory płaskie obsługuje obciążenie śniegiem do 1,5 kN/m² (czyli ok. 150 kg/m² w strefie śniegowej II, obejmującej większość nizinnych regionów Polski). W strefie III i IV (Podhale, Sudety, Bieszczady) wymaga się wzmocnionych profili albo dodatkowych podpór, bo waga śniegu przekracza 200 kg/m².

Dobra rada: zanim zapłacisz za stelaż, sprawdź w dokumentacji technicznej, czy producent podał obciążenia dopuszczalne w konkretnych strefach wiatrowych i śniegowych Polski. Fraza „wytrzyma silny wiatr" bez liczb to czerwona flaga.

Kiedy zlecić projekt instalatorowi, a kiedy wystarczy sam montaż

Dach jednospadowy o regularnej geometrii, wysokość budynku do 8 metrów, łączna powierzchnia kolektorów poniżej 20 m² i pokrycie w dobrym stanie technicznym - w takim układzie doświadczony wykonawca poradzi sobie bez osobnego projektu budowlanego. Wystarczy obliczenie obciążeń wg Eurokodu i zgłoszenie robót budowlanych (tam, gdzie go wymagają przepisy prawa budowlanego).

Dach wielospadowy z lukarnami, kominami i zmiennym kątem połaci, budynek wyższy niż 12 metrów albo instalacja powyżej 30 m² powierzchni kolektorów zmieniają reguły gry. W grę wchodzi obowiązkowy projekt budowlany z obliczeniami konstrukcyjnymi, rzutami dachu, specyfikacją mocowań i mapą stref wiatrowych. Bez tego dokumentu żaden poważny ubezpieczyciel nie podpisze polisy, a producent kolektorów odmówi honorowania gwarancji po pierwszej awarii.

Brak dokumentacji projektowej domu (popularne przy starszych budynkach) wymaga inwentaryzacji stanu więźby, lokalizacji krokwi skanerem i ewentualnego wzmocnienia łat. W praktyce oznacza to dodatkowe 1500-3000 zł i tydzień roboczy, ale zyskujemy pewność, że dach wytrzyma 25 lat pracy instalacji.

Checklist przed montażem - dziesięć punktów, które warto odhaczyć

• Typ pokrycia dachu i jego nośność (kg/m²)
• Kąt nachylenia połaci oraz orientacja względem południa
• Odległość od kominów, lukarn i drzew generujących cień
• Rozstaw krokwi i łat (pomiar skanerem)
• Strefa wiatrowa i śniegowa wg PN-EN 1991 dla konkretnej lokalizacji
• Stan techniczny pokrycia (wiek, przecieki, konieczność wymiany w ciągu 5 lat)
• Planowana liczba kolektorów oraz rezerwa na rozbudowę
• Kompatybilność uchwytów z modelem kolektora (rozstaw klem, grubość ramy)
• Wymagane uszczelnienia i separacje galwaniczne
• Formalności: zgłoszenie lub pozwolenie na budowę, projekt instalatora

Kto przejdzie przez tę listę przed podpisaniem umowy z wykonawcą, ten zaoszczędzi zwykle od 10 do 20% budżetu i uniknie przestojów. Stelaż pod kolektory słoneczne to nie jest miejsce na oszczędzanie „na akcesoriach", bo awaria jednego uchwytu potrafi wstrzymać pracę całej baterii, a wymiana poszycia dachu po przecieku kosztuje więcej niż najdroższy system montażowy z katalogu. Skorzystaj z kalkulatora doboru zestawu montażowego albo umów audyt dachu z doradcą technicznym, żeby zweryfikować te kalkulacje na własnym dachu - konkretne wymiary, ciężar pokrycia i lokalizacja potrafią zmienić rekomendację o 180 stopni.
