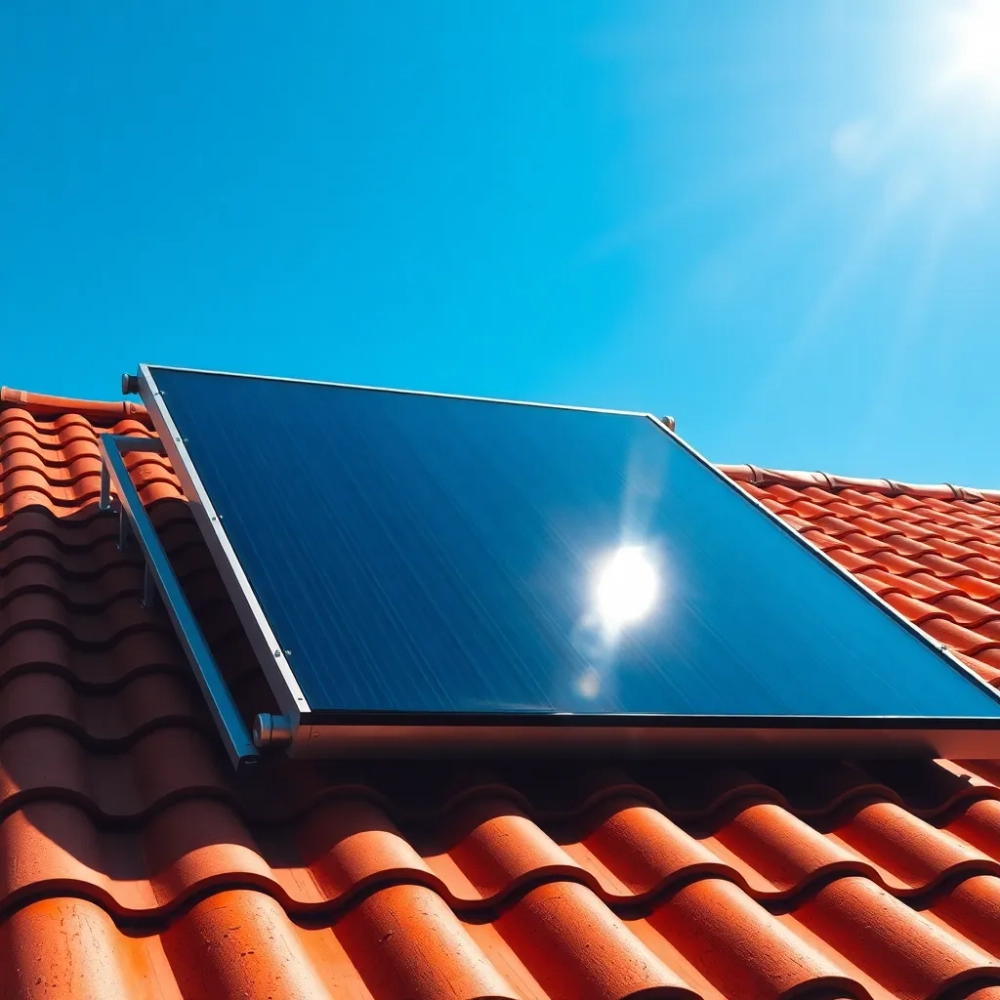

Kolektor słoneczny na dach: montaż, typy i opłacalność

Kolektor słoneczny na dach sprawdzi się wtedy, gdy masz połać skierowaną na południe lub południowy zachód, nachylenie w granicach 30 do 45 stopni, pole wolne od cienia komina i drzew oraz konstrukcję, która udźwignie kilkadziesiąt kilogramów dodatkowego obciążenia. Dach wygrywa tam, gdzie brakuje miejsca na działce. Przegrywa z montażem na gruncie wtedy, kiedy liczy się krótka trasa rur do kotłowni i wygodny dostęp przy serwisie.

• Czy dach to dobre miejsce na kolektor słoneczny?
• Montaż kolektora słonecznego na dachu skośnym
• Dach płaski: stelaż, balast i hydroizolacja
• Płaski czy rurowo-próżniowy kolektor na dach?
• Co dzieje się między dachem a bojlerem
• Ile kosztuje kolektor słoneczny na dachu?
• Błędy, które kosztują najwięcej
• Co sprawdzić przed zamówieniem montażu

Dalej znajdziesz różnice między montażem na połaci skośnej i na dachu płaskim, wybór między kolektorem płaskim a rurowo-próżniowym, orientacyjne koszty oraz listę kontrolną do przejścia przed podpisaniem umowy z instalatorem.

Czy dach to dobre miejsce na kolektor słoneczny?

Kolektor zamienia promieniowanie słoneczne na ciepło i oddaje je do zasobnika ciepłej wody użytkowej, a przy większej instalacji wspomaga też centralne ogrzewanie. Jak podaje opis kolektorów słonecznych Bosch Home Comfort, oszczędności przy podgrzewaniu ciepłej wody sięgają 60 procent, a przy wspomaganiu centralnego ogrzewania około 30 procent.

O wyniku decyduje jednak miejsce, nie sam sprzęt. W poradniku porównującym montaż kolektorów na gruncie i na dachu podano, że błędy w lokalizacji potrafią obniżyć sprawność instalacji nawet o 30 procent. Cień rzucany przez komin przez dwie godziny dziennie zabiera więcej energii niż różnica między dwoma zbliżonymi modelami kolektorów.

• Za dachem: oszczędność miejsca na działce, gotowa ekspozycja połaci południowej, brak konstrukcji zajmującej ogród.
• Przeciw dachowi: droższy montaż z rusztowaniem i asekuracją, dłuższa trasa rur do kotłowni i większe straty ciepła na przesyle, utrudniony dostęp serwisowy.
• Warunek wstępny: ocena nośności więźby lub stropodachu, najlepiej przez konstruktora, zanim zamówisz zestaw.

Montaż kolektora słonecznego na dachu skośnym

Na połaci skośnej nachylenie masz już zadane, więc pracę zaczynasz od wyboru pola bez zacienienia przez cały dzień, nie tylko w południe. Kolektor mocuje się na szynach aluminiowych, a szyny na hakach wpuszczonych pod pokrycie i przykręconych do krokwi. Nie do łat: to krokwie przenoszą obciążenie od kolektora, śniegu i wiatru.

1. Ocena nośności więźby i stanu pokrycia.
2. Wytrasowanie pola montażowego z zapasem od okapu, kalenicy i krawędzi połaci.
3. Podniesienie dachówek, wkręcenie haków w krokwie, ułożenie pokrycia z powrotem bez naprężeń.
4. Montaż szyn, osadzenie kolektorów, dokręcenie zacisków momentem podanym przez producenta.
5. Wyprowadzenie rur przez kołnierz uszczelniający lub dachówkę przelotową, nigdy przez otwór zalany samym silikonem.
6. Napełnienie obiegu glikolem mrozoodpornym, odpowietrzenie, próba ciśnieniowa i ustawienie sterownika.

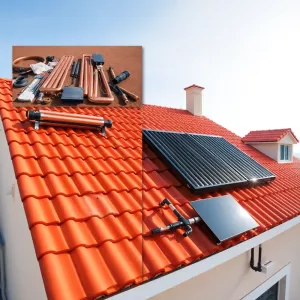

Dachówka ceramiczna i betonowa pęka przy obciążeniu punktowym, więc hak musi mieć luz nad pokryciem, a czasem trzeba podszlifować dachówkę pod jego stopkę. Blachodachówka, rąbek stojący i gont wymagają zupełnie innych uchwytów, dobieranych do rodzaju poszycia. Kolejność prac i potrzebne narzędzia rozpisaliśmy w tekście o montażu kolektorów słonecznych krok po kroku.

To praca na wysokości. Bez rusztowania, szelek i pewnego punktu kotwiącego nie wchodź na dach, a podłączenie zasilania sterownika zostaw osobie z uprawnieniami elektrycznymi. Kolektor postawiony na połaci bez sprawdzenia nośności to ryzyko dla konstrukcji, nie tylko dla gwarancji.

Dach płaski: stelaż, balast i hydroizolacja

Na dachu płaskim kolektor ustawia się na regulowanym stelażu, zwykle pod kątem 30 do 45 stopni, z azymutem dobranym dowolnie. Mocowanie prowadzi się dwiema drogami: kotwami w podłożu albo balastem betonowym. Balast nie przebija hydroizolacji, ale dokłada masy, co znów wraca do pytania o nośność stropodachu.

• Pod stopy stelaża wchodzą podkładki lub maty kompatybilne z pokryciem, żeby krawędzie konstrukcji nie przecierały papy.
• Rzędy rozstawia się tak, aby przedni nie zacieniał tylnego przy niskim słońcu poza sezonem letnim.
• Przejścia rur i przewodów czujnika prowadzi się przez gotowe kołnierze, nie przez doraźnie wycięty otwór.
• Wokół kolektorów zostaw pas komunikacyjny, inaczej każdy serwis kończy się chodzeniem po hydroizolacji.

Zaletą płaskiego dachu jest swoboda ustawienia i wygodny dostęp. Wadą bywa parcie wiatru na stelaż, dlatego liczbę i masę balastów dobiera się do lokalizacji budynku i wysokości obiektu, a nie z katalogowej średniej.

Płaski czy rurowo-próżniowy kolektor na dach?

Różnica w cenie jest wyraźna. Producent Hewalex zwraca uwagę w opisie swojej oferty kolektorów słonecznych, że kolektory płaskie w przeliczeniu na powierzchnię apertury bywają nawet 3 do 4 razy tańsze od wysokiej klasy kolektorów próżniowych.

Zimą intuicja myli. To konstrukcja płaska szybciej pozbywa się szronu i śniegu, bo ciepło absorbera dociera do szyby i topi osad, podczas gdy w rurach próżniowych zostaje uwięzione wewnątrz. Opisuje to poradnik o kosztach, zaletach i wadach instalacji solarnych Leroy Merlin.

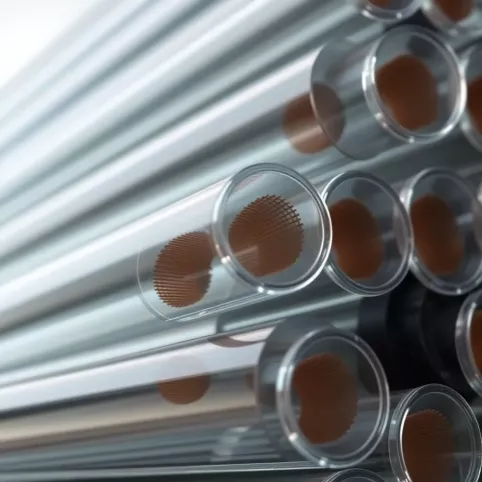

Na typowym dachu domu jednorodzinnego, gdzie instalacja ma pokryć ciepłą wodę dla rodziny, kolektory płaskie wygrywają relacją ceny do efektu. Próżniowe mają sens przy ograniczonej powierzchni połaci oraz tam, gdzie liczy się praca w chłodniejszej części roku. Koszt części zamiennych sprawdzisz w zestawieniu cen rur próżniowych do kolektorów słonecznych.

Co dzieje się między dachem a bojlerem

Absorber pochłania promieniowanie i zamienia je w ciepło. Powłoki stosowane w absorberach, na przykład TINOX, według opisu kolektorów słonecznych w hurtowni SWATT pochłaniają około 95 procent padającego światła.

Ciepło odbiera glikol krążący w rurkach absorbera. Pompa obiegowa tłoczy go rurami w izolacji do wężownicy w zasobniku, gdzie czynnik oddaje energię wodzie i wraca schłodzony na dach. Sterownik porównuje temperaturę czujnika na kolektorze i w zasobniku, a pompę uruchamia dopiero przy różnicy rzędu kilku stopni. Czynnik nigdy nie miesza się z wodą użytkową, więc obieg pozostaje higienicznie rozdzielony.

Latem, przy wyjeździe i braku odbioru ciepła, instalacja wchodzi w stagnację: glikol odparowuje, a ciśnienie rośnie. Dlatego naczynie przeponowe dobiera się do objętości obiegu, a glikol wymienia w terminach podanych przez producenta, bo przegrzany traci właściwości i staje się kwaśny. Woda w zasobniku może wtedy osiągnąć temperaturę grożącą poparzeniem, więc na wyjściu ciepłej wody montuje się termostatyczny zawór mieszający. Kolejność podłączeń i schematy znajdziesz w tekście o tym, jak podłączyć kolektor słoneczny do bojlera.

Ile kosztuje kolektor słoneczny na dachu?

Widełki są szerokie, bo zależą od liczby kolektorów, pojemności zasobnika i trudności montażu. W zestawieniu kosztów i opłacalności kolektorów słonecznych Bessler prosty system pod samą ciepłą wodę zaczyna się od około 3500 zł, większe instalacje kosztują od 9000 do 12000 zł, a zwrot inwestycji mieści się w przedziale 5 do 10 lat.

Montaż na dachu jest przy tym droższy niż na gruncie o pozycje, których nie widać w cenniku zestawu: rusztowanie lub podnośnik, dłuższe odcinki rur z izolacją odporną na promieniowanie UV, przejścia dachowe i czas pracy na wysokości. Orientacyjne stawki zebraliśmy w tekście o cenach kolektorów słonecznych z montażem.

Część wydatku można odzyskać z programów wsparcia i ulgi termomodernizacyjnej, ale zakres dofinansowania zmienia się w czasie. Warunki sprawdź w aktualnym regulaminie programu i u operatora naboru, zanim podpiszesz umowę, a nie po zapłaceniu faktury.

Błędy, które kosztują najwięcej

• Montaż w miejscu zacienionym przez komin, antenę lub drzewo sąsiada, widoczny dopiero w pełni sezonu.
• Mocowanie haków do łat zamiast do krokwi, czyli obciążenie przeniesione na najsłabszy element pokrycia.
• Przejście rur przez dach uszczelnione samym silikonem, które przecieka po pierwszej zimie.
• Zbyt mały zasobnik przy dużej powierzchni kolektorów, prowadzący do częstych stagnacji.
• Brak zaworu termostatycznego na wyjściu ciepłej wody, czyli realne ryzyko poparzenia.
• Rury bez izolacji odpornej na UV, które na odcinku po dachu tracą znaczną część zysku.
• Instalacja bez planu serwisowego: kolektor, do którego nie da się bezpiecznie dojść, nie zostanie sprawdzony.

Co sprawdzić przed zamówieniem montażu

• Azymut i kąt połaci oraz mapa cienia w ciągu dnia, w co najmniej dwóch porach roku.
• Rodzaj pokrycia i stan więźby, z opinią konstruktora przy dachach starszych i przy dachu płaskim.
• Zapotrzebowanie na ciepłą wodę, czyli liczba domowników i godziny największego rozbioru.
• Pojemność zasobnika i liczba wężownic, jeśli instalacja ma współpracować z kotłem lub pompą ciepła.
• Zakres oferty: czy obejmuje rusztowanie, przejścia dachowe, glikol, uruchomienie i regulację sterownika.
• Warunki gwarancji na kolektor, na zasobnik i osobno na robociznę oraz szczelność dachu.

Zbierz te dane, poproś o dwie wyceny na tym samym zakresie i porównaj je pozycja po pozycji, nie tylko kwotą końcową. Jeśli montaż kolektora wpisujesz w większy remont budynku, praktyczne poradniki o pozostałych pracach wykończeniowych znajdziesz na https://remonty-rolety.pl.
