Jak działa powietrzna pompa ciepła? Prosty schemat krok po kroku
Masz dosyć gazowych rachunków, które jesienią przyprawiają o zawrót głowy, a jednocześnie zastanawiasz się, czy pompa ciepła naprawdę da radę ogrzać dom w środku polskiej zimy. Powietrzna pompa ciepła pobiera z otoczenia od 60 do 75% energii potrzebnej do ogrzewania, resztę dokłada sprężarka zasilana prądem, dlatego przy temperaturze -15°C i dobrze zaizolowanym budynku rachunek za sezon potrafi spaść o połowę wobec kotłowni gazowej. Poniżej znajdziesz pełny obraz tego, jak dokładnie przebiega każdy obieg, gdzie leżą granice jej wydajności i ile realnie kosztuje roczna eksploatacja.
- Cykl chłodniczy w pompie powietrznej krok po kroku
- Temperatura pracy i COP pomp powietrznych w praktyce
- Chłodzenie pasywne i aktywne latem
- Dobór mocy i roczne koszty eksploatacji pompy powietrznej
- Sprawdź, zanim kupisz 5 rzeczy przed zakupem pompy powietrznej
- Najczęstsze pytania o powietrzne pompy ciepła

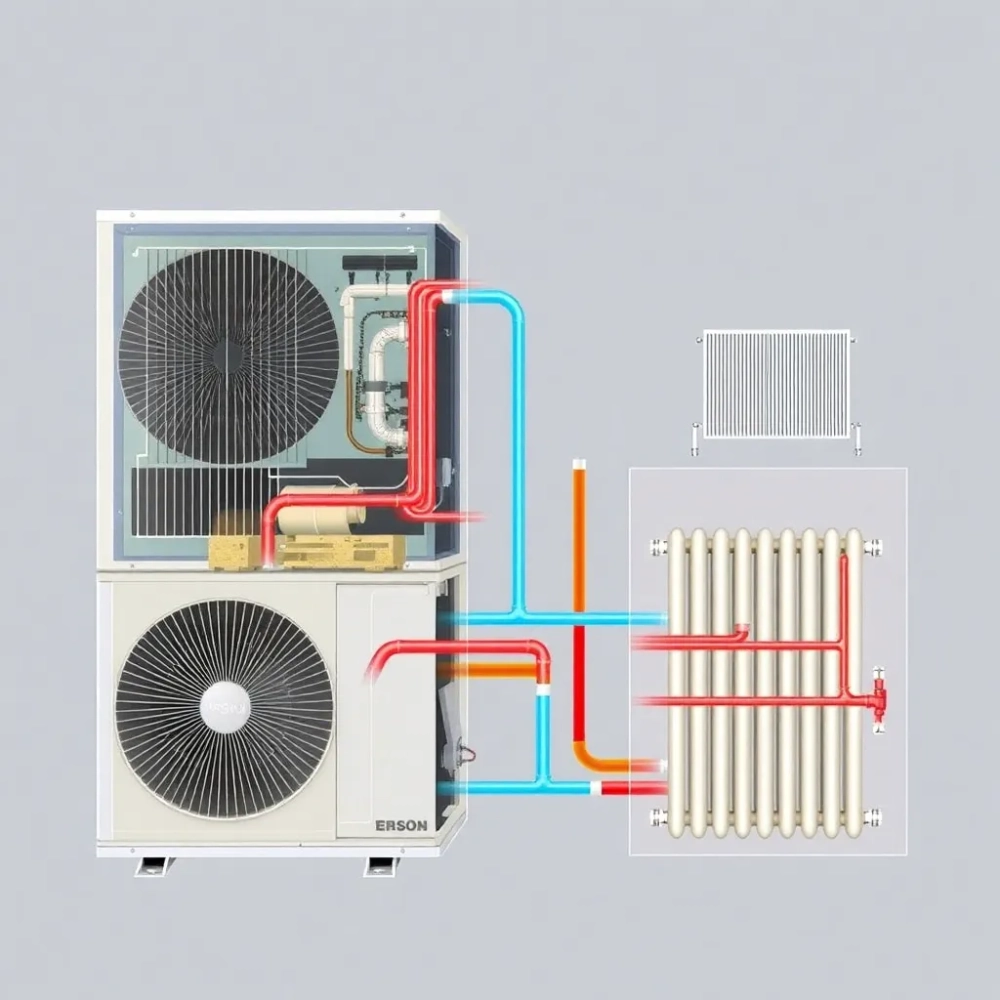

Cykl chłodniczy w pompie powietrznej krok po kroku
Sercem urządzenia jest obieg czynnika chłodniczego, najczęściej R290 (propan) lub R32, który krąży w zamkniętej pętli i podlega celowym zmianom ciśnienia. Każdy z czterech etapów pełni ściśle określoną funkcję fizyczną, a ich kolejność jest odwracalna, gdy pompa latem chłodzi budynek.
W parowniku znajdującym się w jednostce zewnętrznej wentylator zasysa powietrze z otoczenia i przepuszcza je przez wymiennik lamelowy o powierzchni często przekraczającej 30 m². Czynnik chłodniczy o temperaturze około -10°C wchodzi do wymiennika w stanie ciekłym pod niskim ciśnieniem, wrze, bo pobiera ciepło od strumienia powietrza nawet przy -20°C na zewnątrz, i opuszcza parownik jako gaz o temperaturze kilku stopni powyżej otoczenia.
Sprężanie i podnoszenie temperatury
Sprężarka, zwykle typu inwerterowego, zasysa gaz niskociśnieniowy i spręża go do ciśnienia 20-25 bar, podnosząc temperaturę czynnika do 70-90°C. To jedyny etap, na który urządzenie pobiera prąd z sieci, dlatego sprawność tego podzespołu definiuje całkowity koszt ogrzewania.
Skraplacz przekazuje ciepło z gorącego gazu do wody w instalacji grzewczej poprzez wymiennik płytowy. Czynnik oddaje energię, skrapla się i oddaje wodzie temperaturę rzędu 35-55°C, w zależności od krzywej grzewczej ustawionej w sterowniku.
Rozprężanie i powrót do parownika
Elektroniczny zawór rozprężny obniża ciśnienie skroplonego czynnika do poziomu panującego w parowniku, gwałtownie schładzając go do temperatury wrzenia. Czynnik wraca do stanu ciekłego niskociśnieniowego i obieg zamyka się, gotowy na pobranie kolejnej porcji ciepła z powietrza.
- Parownik: pobór ciepła z powietrza zewnętrznego, czynnik wrze w -10°C, ciśnienie ok. 2 bar.
- Sprężarka: podniesienie ciśnienia do 20-25 bar, temperatura gazu 70-90°C, pobór prądu.
- Skraplacz: skroplenie czynnika i oddanie ciepła wodzie grzewczej w temperaturze 35-55°C.
- Zawór rozprężny: spadek ciśnienia do 2 bar, schłodzenie czynnika do temperatury wrzenia.
Temperatura pracy i COP pomp powietrznych w praktyce
Współczynnik COP (Coefficient of Performance) informuje, ile kilowatogodzin ciepła uzyskasz z każdej kilowatogodziny prądu, więc wartość 4,0 oznacza czterokrotnie więcej energii cieplnej niż elektrycznej. W warunkach A2/W35, czyli przy 2°C na zewnątrz i 35°C wody grzewczej, najlepsze jednostki osiągają właśnie COP 4,0, a w sezonie grzewczym uśredniony wskaźnik SCOP spada do 3,2-3,6 z powodu coraz chłodniejszego powietrza i konieczności grzania wody użytkowej.
| Temperatura zewnętrzna | Moc grzewcza (% wartości nominalnej) | COP (A2/W35) |
|---|---|---|
| +7°C | 115% | 4,5 |
| +2°C | 100% | 4,0 |
| -7°C | 82% | 3,2 |
| -15°C | 68% | 2,5 |
| -20°C | 55% | 2,1 |
Porównanie typów pomp ciepła
Solanka (gruntowa) i woda (wodna) czerpią ciepło ze źródeł o stabilnej temperaturze 8-12°C przez cały rok, więc ich SCOP sięga 4,5-5,0, lecz wymagają kosztownych odwiertów lub dostępu do wody gruntowej. Powietrzna jest tańsza w montażu o 30-50%, ale płaci za to większą zmiennością wydajności w sezonie.
| Typ pompy | SCOP umiarkowany klimat | Koszt instalacji (dom 120 m²) |
|---|---|---|
| Powietrzna split/monoblok | 3,2-3,8 | 45 000-65 000 zł |
| Solanka (gruntowa) | 4,3-5,0 | 70 000-110 000 zł |
| Woda (wodna) | 4,0-4,7 | 65 000-95 000 zł |
Wybór powietrznej pompy ma sens, gdy działka nie pozwala na odwierty pionowe (kosztujące 200-300 zł/mb) lub poziome (wymagające ok. 1,5-2,5× powierzchni budynku), a jednocześnie zależy Ci na szybkim czasie montażu wynoszącym zwykle 2-4 dni robocze.
Chłodzenie pasywne i aktywne latem
Pompa powietrzna potrafi nie tylko grzać, ale również chłodzić dom, wykorzystując ten sam obieg w odwróconym kierunku. W trybie aktywnym sprężarka przenosi ciepło z wnętrza na zewnątrz, a temperatura wody w instalacji spada do 7-12°C, co pozwala na komfortowe chłodzenie sufitowymi promiennikami lub klimakonwektorami.
Tryb pasywny działa bez sprężarki i bez poboru prądu, bo gorąca woda użytkowa zostaje zastąpiona zimną wodą gruntową lub, w przypadku pomp powietrznych, obiegiem free cooling przez wymiennik. Realny spadek temperatury wewnątrz wynosi 3-5°C przy mocy chłodniczej rzędu 30-50% mocy grzewczej.
| Tryb | Zużycie prądu | Efekt chłodzenia |
|---|---|---|
| Aktywny (reverse cycle) | Wysokie (sprężarka pracuje) | 5-8°C poniżej temperatury zewnętrznej |
| Pasywny (free cooling) | Minimalne (tylko pompy obiegowe) | 3-5°C poniżej temperatury zewnętrznej |
Dobór mocy i roczne koszty eksploatacji pompy powietrznej
Dobór mocy wymaga trzech składowych: zapotrzebowania budynku na ciepło, mocy na ciepłą wodę użytkową oraz strat wynikających z projektowanej temperatury zasilania. Nowy dom pasywny o zapotrzebowaniu 30 W/m² potrzebuje tylko 3,6 kW przy 120 m², a stary, nieocieplony budynek może żądać nawet 150 W/m², czyli 18 kW mocy grzewczej.
Wzór doboru mocy
Wzór jest prosty i działa niezależnie od systemu: moc pompy [kW] = (zapotrzebowanie [W/m²] × powierzchnia [m²]) / 1000 + 0,3 × liczba domowników + strata mocy wynikająca z podwyższenia temperatury zasilania. Przy temperaturze zasilania 35°C (ogrzewanie podłogowe) strata wynosi 0%, lecz przy 55°C (grzejniki) rośnie o 15-20%, bo sprężarka musi pracować intensywniej, by podnieść czynnik do wyższej temperatury.
| Powierzchnia domu | Zapotrzebowanie 50 W/m² (nowy) | Zapotrzebowanie 90 W/m² (po termomodernizacji) | Zapotrzebowanie 120 W/m² (stary) |
|---|---|---|---|
| 100 m² | 5,0 kW | 9,0 kW | 12,0 kW |
| 120 m² | 6,0 kW | 10,8 kW | 14,4 kW |
| 150 m² | 7,5 kW | 13,5 kW | 18,0 kW |
| 200 m² | 10,0 kW | 18,0 kW | 24,0 kW |
Roczne koszty eksploatacji dla domu 120 m²
Dom o powierzchni 120 m² z zapotrzebowaniem 7 kWh/m²/rok zużywa 8 400 kWh ciepła rocznie, z czego pompa o SCOP 3,5 potrzebuje około 2 400 kWh prądu. Po zastosowaniu taryfy G12as z ceną 0,55-0,62 zł/kWh w dzień i 0,25-0,30 zł/kWh w nocy, rachunek za prąd waha się między 5 000 a 8 000 zł rocznie.
Porównanie z gazem ziemnym w taryfie W3 (ok. 0,35 zł/m² rocznego zużycia) pokazuje wydatek rzędu 10 000-12 000 zł za ten sam sezon grzewczy. Różnica w wysokości 3 000-5 000 zł zwraca inwestycję różnicową (pompa kosztuje ok. 25 000-40 000 zł więcej niż kocioł gazowy) w ciągu 6-10 lat, bez uwzględnienia programu Czyste Powietrze, który potrafi pokryć do 70% kosztów kwalifikowanych.
| Źródło ciepła | Zużycie roczne | Koszt roczny (dom 120 m²) |
|---|---|---|
| Pompa powietrzna (G12as) | 2 400 kWh | 5 000-8 000 zł |
| Pompa powietrzna (taryfa pompowa) | 2 400 kWh | 4 200-5 500 zł |
| Gaz ziemny (W3) | 10 000 kWh | 10 000-12 000 zł |
| Ekogroszek | 3,5 tony | 5 500-7 000 zł |
Sprawdź, zanim kupisz 5 rzeczy przed zakupem pompy powietrznej
Przed podpisaniem umowy warto zweryfikować pięć elementów, które decydują o realnej oszczędności i komforcie użytkowania przez następne 15-20 lat. Każdy z nich wpływa na konkretny parametr pracy pompy, więc pominięcie któregokolwiek obniża spodziewany efekt finansowy.
- Izolacja budynku przy U ścian powyżej 0,25 W/m²K pompa powietrzna będzie pracować w niskosprawnym zakresie i rachunek za prąd znacząco wzrośnie, bo sprężarka musi dłużej utrzymywać wysoką temperaturę zasilania.
- Temperatura zasilania im niższa, tym wyższy COP, dlatego ogrzewanie podłogowe (28-35°C) pozwala pompie osiągnąć SCOP nawet 4,0, a grzejniki wysokotemperaturowe (55-65°C) obcinają go do 2,5-3,0.
- Poziom hałasu jednostki zewnętrznej nowoczesne pompy pracują z głośnością 35-45 dB(A) w odległości 3 m, ale w gęstej zabudowie warto wybrać model typu super-cichy, bo niska emisja hałasu ułatwia uzyskanie zgody sąsiada.
- Miejsce na jednostkę zewnętrzną skraplacz potrzebuje min. 50 cm przestrzeni z każdej strony, by wentylator zasysał wystarczającą ilość powietrza, a montaż na ścianie szczytowej lub w narożniku działki minimalizuje przenoszenie drgań.
- Kompatybilność z fotowoltaiką pompa zużywa prąd zgodnie z nasłonecznieniem w sezonie grzewczym, więc PV o mocy 5-8 kWp pokrywa 50-80% rocznego zapotrzebowania pompy na energię.
Najczęstsze pytania o powietrzne pompy ciepła
Czy pompa powietrzna działa przy -20°C? Tak, lecz jej moc spada do około 55% wartości nominalnej, a COP do 2,1. W polskim klimacie temperatury poniżej -15°C występują średnio przez 200-400 godzin rocznie, więc pompa musi być wsparta grzałką elektryczną lub kominkiem z płaszczem wodnym, by pokryć szczytowe zapotrzebowanie.
Jaki COP jest dobry? SCOP powyżej 3,5 w umiarkowanym klimacie oznacza klasę A+++ wg normy EN 14825, a każde 0,5 punktu COP przekłada się na 12-15% niższy rachunek za prąd. Najlepsze modele split osiągają SCOP 4,0 w warunkach testowych i 3,2-3,6 w rzeczywistej eksploatacji.
Czy nadaje się do modernizacji starego domu? Tak, pod warunkiem przeprowadzenia termomodernizacji (ocieplenie ścian, wymiana okien, izolacja dachu) i przejścia na ogrzewanie podłogowe lub niskotemperaturowe grzejniki. Bez tych zmian pompa będzie pracować w nieefektywnym zakresie temperatur, a rachunek za prąd znacząco przewyższy spodziewane oszczędności.
Jak głośno pracuje pompa powietrzna? Standardowe modele emitują 40-55 dB(A) w odległości 1 m od jednostki zewnętrznej, co odpowiada cichej rozmowie lub pracy lodówki. Modele oznaczone jako super-cichy schodzą do poziomu 35 dB(A), ale wymagają specjalnych mat antywibracyjnych i obudowy tłumiącej.
Źródła danych i normy
Wszystkie wartości techniczne i obliczeniowe w artykule opierają się na normach europejskich oraz publicznie dostępnych cennikach energii. Przy doborze pompy warto sięgnąć do źródeł, które od lat porządkują rynek i dostarczają wiarygodnych danych.
- EN 14511 metodyka pomiaru COP dla pomp ciepła w warunkach A2/W35.
- EN 14825 klasyfikacja energetyczna SCOP i etykiety sezonowej.
- EN 16147 wydajność przygotowania ciepłej wody użytkowej.
- EHPA-Q europejski znak jakości pomp ciepła, potwierdza parametry fabryczne.
- Cenniki operatorów sieci dystrybucyjnych dla taryf G11, G12as i taryfy pompowej.
- Program Czyste Powietrze zasady dofinansowania pomp ciepła.
- Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki (WT 2021).
Wyceń swoją pompę w 24 godziny podaj powierzchnię domu, zapotrzebowanie na ciepło i preferowaną temperaturę zasilania, a otrzymasz dobór mocy, szacunkowy koszt inwestycji oraz harmonogram montażu dopasowany do sezonu grzewczego.
