Zapchany filtr pompy: objawy i diagnoza

Wyobraź sobie, że zimą wracasz do domu, a kaloryfery ledwo ciepłe, choć piec działa na pełnych obrotach – to frustrujące, prawda? Zapchany filtr przed pompą w instalacji grzewczej objawia się spadkiem temperatury na powrocie, brakiem szumu w rurach i wolniejszym przepływem, co prowadzi do nierównomiernego ogrzewania. W pralkach słyszysz dziwne buczenie zamiast normalnego wirowania, a w układach paliwowych silnik traci moc. Rozłożymy te symptomy krok po kroku, byś szybko zdiagnozował problem i przywrócił system do normy.

• Filtr siatkowy przed pompą w instalacji
• Spadek temperatury na powrocie
• Brak szumu w rurach przy zapchaniu
• Redukcja prędkości przepływu
• Dlaczego filtr wygląda na czysty
• Mikrocząstki korozji w filtrze pompy
• Diagnostyka ciśnienia przed filtrem
• Pytania i odpowiedzi: Zapchany filtr pompy – objawy i diagnoza

Filtr siatkowy przed pompą w instalacji

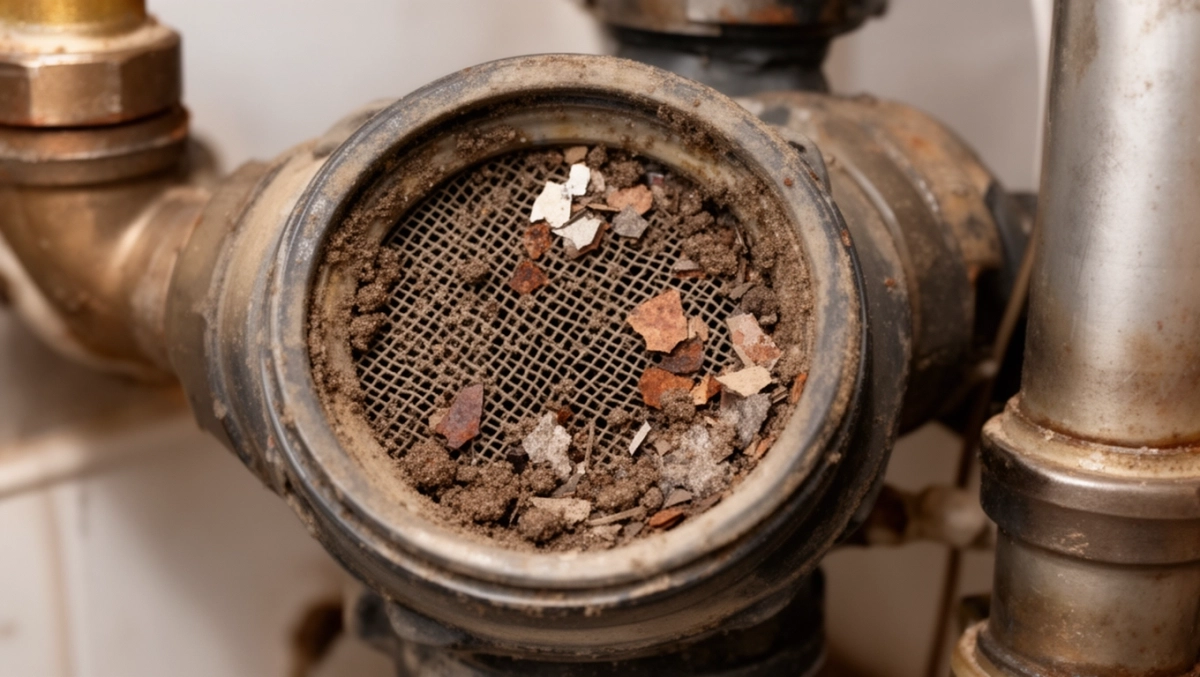

Filtr siatkowy montowany przed pompą w instalacji grzewczej chroni wirnik przed zanieczyszczeniami, takimi jak rdza czy osady. W otwartych systemach z naczyniem wzbiorczym pełni dodatkową rolę osadnika, wychwytując drobinki korozji z rur stalowych. Bez niego pompa szybko ulega zużyciu, a cały obieg blokuje się. Regularne czyszczenie filtra zapobiega awariom, ale w starszych instalacjach problem wraca co kilka tygodni. Warto zrozumieć jego budowę: siatka o oczkach 100-300 mikronów zatrzymuje cząstki, które inaczej uszkodziłyby pompę.

W instalacjach z pompą obiegową filtr siatkowy instaluje się zawsze na odcinku ssawnym, tuż przed wlotem. Zapobiega to wciąganiu mułu do pompy, co mogłoby spowodować kawitację lub blokadę. W systemach bez zaworów mieszających woda krąży w zmiennych temperaturach, wymywając osady bezpośrednio na filtr. Dlatego w domach z centralnym ogrzewaniem i ciepłą wodą użytkową filtr pracuje pod większym obciążeniem. Ignorując go, ryzykujesz spadek efektywności całego układu.

Budowa filtra jest prosta: korpus mosiężny lub żeliwny z wyjmowaną siatką i korkiem spustowym do czyszczenia. W nowszych modelach dodaje się magnes na osad magnetyczny, co wydłuża interwały serwisowe. Montaż wymaga szczelności, by uniknąć strat ciśnienia. W pralkach filtr pompy odpływowej działa podobnie, zatrzymując resztki tkanin czy piasek. Zawsze sprawdzaj go przy pierwszych oznakach awarii.

Rola w różnych systemach

• W instalacjach grzewczych: osadnik rdzy i mułu.
• W pralkach: ochrona przed zanieczyszczeniami z bębna.
• W układach paliwowych: filtr paliwa przed pompą wysokiego ciśnienia.

W układach paliwowych filtr przed pompą iniekcyjną wychwytuje wodę i zanieczyszczenia z diesla, zapobiegając uszkodzeniom wtryskiwaczy. Zapchanie powoduje utratę mocy silnika i nierówną pracę. Podobnie w instalacjach – filtr to pierwsza linia obrony pompy.

Spadek temperatury na powrocie

Spadek temperatury na powrocie to klasyczny objaw zapchanego filtra pompy w instalacji grzewczej. Normalnie woda wraca do kotła w temperaturze 50-60°C, ale przy zablokowanym filtrze spada nawet o 5-10°C. Pompa nie zapewnia odpowiedniego przepływu, więc wymiennik ciepła nie oddaje energii efektywnie. Mierzysz to termometrem na rurze powrotnej – różnica ΔT rośnie powyżej normy 20°C. To sygnał, że filtr wymaga natychmiastowego czyszczenia.

W efekcie kaloryfery nagrzewają się nierównomiernie: górne części zimne, dolne gorące. Piec pracuje dłużej, zużywając więcej gazu lub prądu. W pralkach podobny symptom to zimna woda w bębnie mimo włączonego podgrzewania – filtr odpływowy blokuje cyrkulację. Zawsze sprawdzaj temperaturę jako pierwszy krok diagnostyki. To prosty test, który oszczędza godziny poszukiwań usterki.

Przyczyną spadku jest redukcja objętości wody krążącej – pompa ssie powietrze lub obraca się na sucho. W otwartych instalacjach tlen nasila korozję, pogarszając problem. Monitoruj ΔT między zasilaniem a powrotem: powyżej 25°C potwierdza zapchanie filtra. Czyszczenie przywraca temperaturę w ciągu godzin.

Porównanie temperatur przed i po czyszczeniu

Oto tabela ilustrująca typowe zmiany:

Tabela pokazuje, jak czyszczenie filtra stabilizuje parametry instalacji.

Brak szumu w rurach przy zapchaniu

Brak szumu w rurach to subtelny, ale pewny objaw zapchanego filtra przed pompą. Normalnie słyszysz cichy szum wody turbulentnie płynącej przez instalację, zwłaszcza przy pełnej prędkości pompy. Gdy filtr blokuje przepływ, woda płynie laminarowo, ciszej niż szept. Nasłuchuj przy kotle lub kaloryferach – cisza wskazuje na problem. To szczególnie widoczne w nocy, gdy inne hałasy cichną.

Pompa pracuje, ale z mniejszą mocą, wirując wolniej. W instalacjach z zaworami termostatycznymi szum zanika, bo zawory nie otwierają się w pełni. W pralkach brak szumu podczas płukania sygnalizuje zapchany filtr odpływowy. Zawsze porównaj z normalnym stanem – pamiętasz, jak brzmiała instalacja po ostatnim serwisie?

Po czyszczeniu filtra szum wraca natychmiast, potwierdzając diagnozę. To objaw tanio weryfikowalny bez narzędzi. W układach paliwowych cisza przed pompą oznacza blokadę filtra paliwa, prowadzącą do gaśnięcia silnika. Słuchaj uważnie – instalacja sama podpowiada awarię.

W starszych rurach szum maskuje korozja, ale zapchanie filtra wycisza wszystko. Testuj wyłączając pompę na chwilę – po restarcie szum powinien być wyraźny. Brak reakcji kieruje prosto do filtra.

Redukcja prędkości przepływu

Redukcja prędkości przepływu w instalacji grzewczej zaczyna się od zapchanego filtra siatkowego przed pompą. Normalna prędkość to 0,5-1 m/s w rurach, ale blokada spada ją o połowę. Pompa nie pokonuje oporu, co powoduje nierównomierne ogrzewanie pomieszczeń. Mierzysz to przepływomierzem na powrocie – wartości poniżej 10 l/min alarmują. To kluczowy parametr dla efektywności systemu.

W pralkach wolny odpływ wody wydłuża cykle prania, a bęben nie wiruje pełną mocą. W paliwowych układach redukcja ciśnienia paliwa powoduje szarpanie silnika. Zawsze sprawdzaj przepływ jako drugi krok po temperaturze. Inhibitory korozji spowalniają ten proces, ale nie eliminują go całkowicie.

Przy niskiej prędkości wzrasta ryzyko przegrzania pompy – wirnik pracuje na sucho. W otwartych instalacjach osady dynamicznie blokują siatkę pod ciśnieniem. Czyszczenie przywraca prędkość, ale powtarzaj co 1-2 tygodnie w problematycznych systemach.

Skutki redukcji przepływu

• Nierównomierne ogrzewanie kaloryferów.
• Zwiększone zużycie energii przez piec.
• Ryzyko kawitacji w pompie.
• Utrata mocy w silnikach z zapchanym filtrem paliwa.

Dlaczego filtr wygląda na czysty

Paradoks zapchanego filtra polega na tym, że po wyjęciu wygląda na czysty, mimo ewidentnych objawów awarii. Siatka wydaje się wolna od grubej warstwy mułu, ale mikrocząstki blokują drobne oczka. Pod ciśnieniem przepływu osadzają się dynamicznie, nie dając się wypłukać. W instalacjach otwartych to typowe – sprawdzasz wizualnie i myślisz, że wszystko w porządku. Ale przepływ nie wraca.

W pralkach filtr odpływowy pokazuje włókna, ale w grzewczych to niewidoczny osad. Galaretowaty muł lub bąbelki powietrza kleją się do siatki, niewidoczne gołym okiem. Zawsze płucz filtr pod bieżącą wodą i sprawdzaj pod światło. Paradoks wyjaśnia, dlaczego laicy pomijają czyszczenie.

Częste zapychanie mimo czystości wskazuje na aktywną korozję rur. W nowych instalacjach tlen z naczynia wzbiorczego utlenia metal, generując ciągłe drobinki. Wymiana na grubszy filtr nie zawsze pomaga – źródło problemu tkwi głębiej.

Mikrocząstki wielkości cukru przechodzą częściowo, ale kumulują się. To wyjaśnia, dlaczego po czyszczeniu szum wraca, a temperatura stabilizuje się. Nie ufaj tylko oku – objawy rządzą diagnozą.

Mikrocząstki korozji w filtrze pompy

Mikrocząstki korozji to główna przyczyna zapychania filtra przed pompą w instalacjach grzewczych. Rdza z wewnętrznych powierzchni rur stalowych odpada w cyklach termicznych, osiadając na siatce. W otwartych systemach tlen przyspiesza utlenianie, produkując czerwone lub czarne drobinki. Filtr wychwytuje je, ale pod ciśnieniem wciskają się w oczka. To wyjaśnia częste czyszczenia co 1-1,5 tygodnia.

W starszych instalacjach korozja nasila się po latach eksploatacji, zwłaszcza bez inhibitorów. Mikrocząstki galaretowate z utleniania żelaza blokują nawet grube siatki. W pralkach podobne osady z twardej wody tworzą kamień na filtrze pompy. Zawsze analizuj kolor osadu – rdzawo-brązowy wskazuje źródło.

Bąbelki powietrza z korozji dodatkowo "zapychają" filtr, tworząc emulsję. Odpowietrzanie pomaga tymczasowo, ale korozja trwa. Magnetyczne osadniki przed filtrem wychwytują 80% metalowych cząstek, wydłużając interwały.

Źródła mikrocząstek

• Korozja rur stalowych.
• Osady z kotła.
• Twarda woda z instalacją CWU.

Eliminacja korozji wymaga inhibitorów i zamkniętego naczynia wzbiorczego. To długoterminowe rozwiązanie dla spokoju.

Diagnostyka ciśnienia przed filtrem

Diagnostyka ciśnienia przed filtrem pompy potwierdza zapchanie z precyzją. Zmierz ciśnienie manometrem na króćcu przed i za filtrem – spadek powyżej 0,2 bara wskazuje blokadę. W instalacji grzewczej normalny spadek to 0,05-0,1 bara. Podłącz manometry adapterami, uruchom pompę na max obrotach. Różnica >20% przepływu to twardy dowód. To metoda dla ambitnych majsterkowiczów.

W pralkach brak ciśnienia na wlocie pompy objawia się słabym odpływem. W paliwowych systemach manometr pokazuje spadek poniżej 3 bara. Zawsze kalibruj narzędzia przed pomiarem. Wyniki zapisuj dla trendów – rosnąca różnica sygnalizuje korozję.

Narzędzia do diagnostyki

• Manometr cyfrowy 0-10 bar.
• Adaptery gwintowane 1/2".
• Przepływomierz ultradźwiękowy.
• Termometr laserowy.

Po pomiarach odkręć korek filtra – woda powinna wypływać ciśnieniowo. Słaby strumień potwierdza zapchanie. Czyszczenie z inhibitorami zapobiega powrotom.

Wizualizuj dane wykresem dla jasności zmian ciśnienia.

Regularna diagnostyka oszczędza na serwisach i energii. Zawsze zaczynaj od objawów, a ciśnienie da pewność.

Pytania i odpowiedzi: Zapchany filtr pompy – objawy i diagnoza

• Jakie są główne objawy zapchanego filtra pompy w instalacji grzewczej?

  Główne objawy to wyraźny spadek temperatury na powrocie (nawet o kilka stopni), brak szumu w rurach wskazujący na redukcję przepływu, nierównomierne ogrzewanie oraz potencjalnie dziwne dźwięki z pompy lub utrata jej mocy.

• Dlaczego filtr siatkowy przed pompą zapycha się mimo braku widocznych zanieczyszczeń?

  Filtr wychwytuje mikrocząstki rdzy i osadów z korozji (rozmiaru cukru), bąbelki powietrza lub galaretowaty muł, które osadzają się dynamicznie pod ciśnieniem przepływu i nie są widoczne gołym okiem.

• Jak zdiagnozować zapchany filtr pompy?

  Zmierz przepływ i ciśnienie przed i za filtrem za pomocą manometru lub multimetru – spadek powyżej 20% potwierdza zapchanie. Dodatkowe wskazówki to monitoring temperatury powrotu i nasłuchiwanie szumu w rurach.

• Co zrobić, gdy filtr pompy jest zapchany?

  Wyczyść filtr, zainstaluj magnetyczny osadnik przed nim, stosuj inhibitory korozji (np. Fernox), regularnie odpowietrzaj system i rozważ grubszy filtr (100-200 mikronów). Eliminuj źródło korozji, by uniknąć powtarzania.
