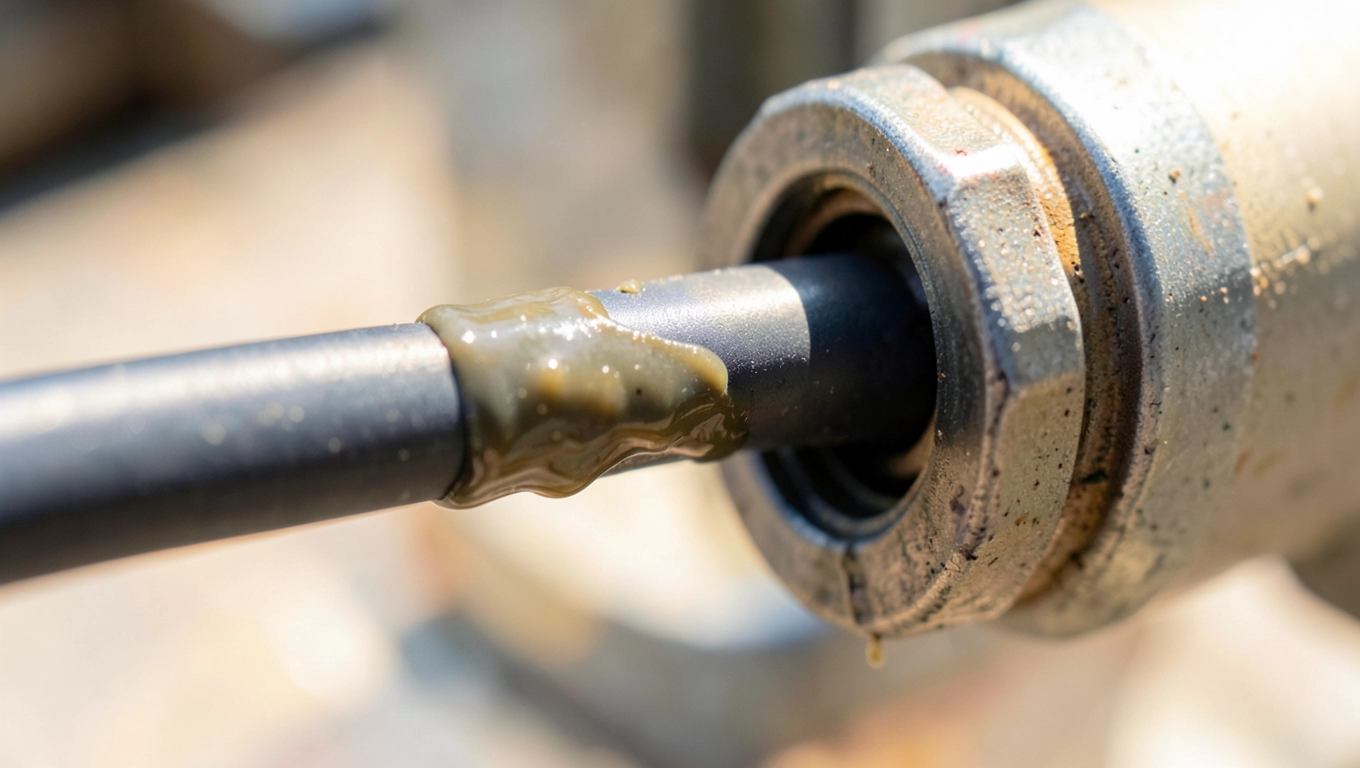

Czym uszczelnić kabel pompy zanurzeniowej, żeby nie zalało Ci studni

Żywica, mufa czy dławik? Porównanie metod uszczelnienia kabla pompy

Powtórne zalanie studni albo cofająca się woda z pokrywy pompy to zwykle objaw jednego problemu: rozszczelnienia w miejscu, gdzie kabel zasilający przechodzi przez górny dekiel obudowy. Ten punkt pracuje pod wodą latami, a każdy cykl termiczny i wibracje pompy rozciągają materiał uszczelniający aż do momentu, w którym woda znajduje pierwszą mikroszczelinę. Dobranie niewłaściwej metody kończy się porażeniem, utratą gwarancji albo kosztowną wymianą całego przewodu.

• Przygotowanie kabla i pokrywy przed uszczelnieniem
• Uszczelnienie kabla pompy krok po kroku
• Najczęstsze błędy przy uszczelnianiu kabla pompy
• Kiedy wymienić kabel, a kiedy wystarczy uszczelnienie

Na rynku funkcjonują cztery podstawowe rozwiązania: żywica poliuretanowa dwuskładnikowa (UG i EG), żywica epoksydowa, termokurczliwe mufy kablowe z klejem oraz mechaniczne dławiki kablowe typu PG/M z uszczelką elastomerową. Każde z nich działa na innej zasadzie i reaguje inaczej na ciśnienie hydrostatyczne, promieniowanie UV czy zmiany temperatury od -15°C zimą do +35°C latem. Wybór sprowadza się do trzech pytań: jak głęboko pracuje pompa, czy kabel jest narażony na ruch, i ile masz miejsca w pokrywie na osadzenie uszczelnienia.

Żywica poliuretanowa dwuskładnikowa w wersji UG (underground) sprawdza się w instalacjach stałych, gdzie kabel nie jest przewidziany do demontażu. Po wymieszaniu składników zachodzi reakcja poliaddycji, która tworzy elastomer o strukturze piankowej, doskonale wypełniający nierówności i luzy. Wersja EG (electronic grade) ma mniejszą lepkość i lepiej penetruje mikrootworki, ale wymaga formy odlewanej, bo spływa z pionowych powierzchni przed związaniem. Żywica epoksydowa twardnieje w sposób nieodwracalny i daje sztywną masę, świetną pod kątem wytrzymałości mechanicznej, lecz kruchą przy intensywnych wibracjach pompy.

Mufy termokurczliwe z warstwą kleju termoplastycznego działają na zasadzie obkurczania polietylenu usieciowanego pod wpływem temperatury 110-130°C. Klej jednocześnie topnieje i wypełnia przestrzeń między kablem a mufą, tworząc barierę wodną. Metoda szybka, powtarzalna, ograniczona wymiarem kabla i dostępnością palnika. Dławiki kablowe PG i M stanowią rozwiązanie mechaniczne: stożkowa uszczelka elastomerowa zaciskana jest nakrętką, a stopień ochrony sięga IP68. Wymagają precyzyjnego dobrania średnicy otworu do średnicy kabla i regularnej kontroli momentu dokręcenia.

Nieodpowiedni wybór pojawia się najczęściej przy pokrywach z ograniczoną przestrzenią lub kablach wielożyłowych o nieregularnym przekroju. Żywica UG wymaga minimum 8-10 mm warstwy wokół kabla, mufa termokurczliwa potrzebuje 20-30 mm prostego odcinka przewodu, a dławik PG/M zajmuje zaledwie 12-15 mm, ale wymaga otworu gwintowanego, którego w pokrywie aluminiowej czy stalowej nie wykonasz bez gwintownika. Dławików nie stosuje się przy kablach o przekroju owalnym ani przy wiązkach wielu przewodów, które trzeba najpierw rozdzielić i zaizolować oddzielnie.

W środowiskach agresywnych chemicznie, na przykład w kopalniach lub zakładach przemysłowych, gdzie woda zawiera siarczki i chlorki, żywica epoksydowa wypada lepiej niż poliuretanowa ze względu na wyższą odporność chemiczną. W oczkach wodnych i stawach ogrodowych, gdzie temperatura wody rzadko spada poniżej 5°C i nie ma kontaktu z chemikaliami, wystarcza mufa termokurczliwa. Taśma butylowa samowulkanizująca sprawdza się wyłącznie jako uszczelnienie tymczasowe lub awaryjne, bo pod stałym ciśnieniem hydrostatycznym powyżej 1,5 bara zaczyna przepuszczać wodę wzdłuż kabla już po kilku miesiącach.

Przygotowanie kabla i pokrywy przed uszczelnieniem

Skuteczność każdego uszczelnienia w 70% zależy od tego, jak przygotowałeś powierzchnię. Żywica i klej wiążą tylko z czystym, suchym i zmatowionym materiałem. Resztki starego silikonu, tłuszcz z palców, wilgoć w kapilarach izolacji: każdy z tych czynników obniża przyczepność o 30-60%, co w warunkach stałego zanurzenia oznacza szybkie odspojenie i ponowną nieszczelność.

Pierwszy etap to odcięcie napięcia i upewnienie się, że pompa nie pracuje. Samo wyłączenie wyłącznika ciśnieniowego nie wystarczy, bo w skrzynce sterującej mogą pozostać napięcia pojemnościowe. Odłącz kabel od sterownika, zmierz napięcie miernikiem między żyłami a PE, i dopiero wtedy przystąp do pracy. Pokrywę górną odkręcasz po odkręceniu śrub mocujących, zwykle czterech lub sześciu M6, w zależności od średnicy pompy. Uważaj, bo dekiel bywa przyrośnięty osadem wapiennym. Delikatne podważenie śrubokrętem płaskim owiniętym taśmą malarską chroni uszczelkę O-ring.

Odtłuszczenie to krok, którego nie wolno pominąć. Aceton techniczny, izopropanol (IPA) albo specjalistyczny zmywacz do żywic poliuretanowych zmywa oleje i pyły, które osiadają na kablu nawet podczas krótkiego przechowywania. Czyść zawsze w jednym kierunku, od pokrywy w stronę kabla, nigdy okrężnymi ruchami, które rozprowadzają zanieczyszczenia z powrotem. Po odtłuszczeniu odczekaj 3-5 minut na odparowanie rozpuszczalnika, bo mokra powierzchnia pod żywicą oznacza pęcherzyki i osłabioną przyczepność.

Matowienie powierzchni pokrywy i izolacji kabla zwiększa pole kontaktu z żywicą. Papier ścierny P120-P180 na twardej podkładce wystarczy, by usunąć gładką warstwę tlenków z aluminium i oksydowaną powierzchnię z PVC izolacji kablowej. Po matowieniu odpyl powierzchnię sprężonym powietrzem lub suchą ściereczką bezpyłową. Użycie zwykłej szmatki bawełnianej zostawia włókna, które żywica zalewa, tworząc punkty słabszego wiązania. W warunkach polowych, bez dostępu do sprężonego powietrza, wystarczy kilkakrotne energiczne strzepnięcie i czyszczenie szczotką z miękkiego włosia.

Sprawdź stan izolacji kabla w odcinku, który zanurzysz w żywicy. Pęknięcia, przetarcia, ślady korozji miedzi to sygnał, że samo uszczelnienie nie wystarczy. Kabel w takim stanie wymaga wymiany odcinka lub zaizolowania mufą kablową przed aplikacją żywicy. Pomiar rezystancji izolacji megaomomierzem przy napięciu 500 V DC powinien pokazać wartość powyżej 100 MΩ na kilometr. Niższe wartości oznaczają wilgoć w izolacji, której żadna żywica nie powstrzyma przed dalszą degradacją.

Temperatura otoczenia wpływa na czas wiązania i finalne właściwości żywicy. Większość żywic poliuretanowych dwuskładnikowych wymaga minimum 15°C do prawidłowej polimeryzacji. Poniżej tej granicy reakcja spowalnia, a w skrajnych przypadkach zatrzymuje się na etapie lepkiej masy. Żywica epoksydowa ma próg niższy, około 8°C, ale pełne utwardzenie i tak trwa wtedy 48-72 godziny zamiast standardowych 24. Jeśli pracujesz w nieogrzewanym pomieszczeniu zimą, ogrzej kabel i pokrywę suszarką budowlaną do temperatury 25-30°C, co skróci czas wiązania i poprawi penetrację.

Uszczelnienie kabla pompy krok po kroku

Procedura wykonania uszczelnienia różni się szczegółami w zależności od wybranej metody, ale fundament pozostaje wspólny. Poniższy schemat stosuje się do żywicy poliuretanowej UG, która pozostaje najczęściej wybieranym rozwiązaniem w instalacjach domowych i przemysłowych. Dla muf termokurczliwych i dławików kablowych pewne kroki upraszczają się, inne stają się krytyczne.

Krok 1: Odłącz zasilanie i zabezpiecz instalację. Wyłącz wyłącznik główny, odłącz przewód od sterownika pompy, zmierz brak napięcia miernikiem. Zablokuj możliwość przypadkowego włączenia, nakładając kłódkę na rozdzielnicę lub umieszczając kartkę ostrzegawczą. Pompa zanurzeniowa pobiera prąd nawet w trybie czuwania przez sterownik, dlatego samo wyjęcie wtyczki z gniazda 230 V nie zawsze wystarcza w instalacjach trójfazowych 400 V.

Krok 2: Zdemontuj pokrywę górną pompy. Odkręć śruby mocujące w kolejności naprzeciwległej (krzyżowej), by uniknąć jednostronnego naprężenia uszczelki. Podnieś pokrywę prosto do góry, bez przekoszenia, żeby nie uszkodzić O-ringu. Jeśli pokrywa stawia opór, sprawdź, czy nie przytrzymała się osadu wapiennego. Delikatne uderzenie drewnianym klockiem w pobliżu krawędzi zwykle rozluźnia połączenie bez ryzyka odkształcenia.

Krok 3: Przygotuj kabel i pokrywę. Odetnij 20-30 mm starego uszczelnienia od strony kabla, jeśli poprzednia naprawa była wykonana żywicą albo silikonem. Odsłoń czystą izolację PVC. Odtłuść odcinek 60-80 mm od strony kabla i całą wewnętrzną powierzchnię pokrywy w obszarze przelotu. Zmatuj papierem P180, odpyl, ponownie odtłuść i pozostaw do wyschnięcia na 5 minut.

Krok 4: Wymieszaj żywicę zgodnie z instrukcją producenta. Proporcje mieszania w żywicach poliuretanowych UG wynoszą zwykle 1:1 wagowo lub objętościowo, ale tolerancja odchyleń rzadko przekracza 5%. Odmierz oba składniki w osobnych pojemnikach, połącz, mieszaj przez 2-3 minuty ruchem kolistym, zeskrobując ze ścianek i dna. Niepowtarzalna jednorodność mieszanki oznacza brak smug i jednolity kolor. Czas przydatności do użycia (pot life) wynosi od 5 do 20 minut w zależności od temperatury, więc nie zwlekaj z aplikacją.

Krok 5: Nałóż żywicę. Wypełnij dolną część otworu w pokrywie na wysokość 10-15 mm, ułóż kabel, dolej żywicę do pełnego przelewu. Kabel powinien być wycentrowany w otworze, żeby warstwa żywicy dookoła miała jednakową grubość. Luz między kablem a ścianką otworu nie powinien przekraczać 3-5 mm z każdej strony, bo grubsza warstwa żywicy pieni się intensywniej i tworzy pory. Jeśli luz jest większy, owiń kabel kilkoma warstwami taśmy butylowej jako wypełniacza albo zastosuj formę z rurki PVC dopasowanej do średnicy kabla.

Krok 6: Utwardzanie i kontrola. Żywica poliuretanowa UG osiąga wstępne wiązanie po 30-60 minutach w temperaturze pokojowej. Pełną wytrzymałość mechaniczną uzyskuje po 24 godzinach, a odporność chemiczną po 7 dniach. Nie zanurzaj pompy i nie podłączaj zasilania przed upływem tego czasu. Po utwardzeniu sprawdź wzrokowo, czy żywica przylgnęła szczelnie do kabla i pokrywy. Pęcherzyki powietrza na granicy faz oznaczają zbyt mokrą powierzchnię lub zbyt szybkie mieszanie. Drobne pęcherzyki na powierzchni są dopuszczalne, ale pustki przy kablu wymagają powtórzenia procedury.

Krok 7: Montaż powrotny i test szczelności. Nałóż nowy O-ring na pokrywę, posmaruj go cienką warstwą smaru silikonowego (nie neutralnego, a specjalnego do uszczelek, kompatybilnego z EPDM), przykręć pokrywę śrubami momentem 8-12 Nm w kolejności krzyżowej. Przed zanurzeniem pompy wykonaj próbę szczelności: zanurz pokrywę w wiaderku z wodą na 30 minut i obserwuj, czy woda nie wnika od strony kabla. Alternatywnie wtłocz sprężonym powietrzem 0,5 bara przez otwór w pokrywie i zanurz w wodzie. Brak pęcherzyków potwierdza szczelność.

Najczęstsze błędy przy uszczelnianiu kabla pompy

Silikon sanitarny to pierwszy materiał, po który sięgają niedoświadczeni instalatorzy, widząc cieknącą pokrywę. Silikon octowy (z zapachem octu) koroduje miedź, silikon neutralny lepiej współpracuje z metalami, ale żaden z nich nie wytrzymuje stałego ciśnienia hydrostatycznego powyżej 1 bara. Po kilku miesiącach w wodzie silikon traci przyczepność do PVC i zaczyna odspajać się wzdłuż kabla, tworząc kanał, którym woda dostaje się do wnętrza pompy. Norma PN-EN 60529 definiuje stopnie ochrony IP, a klasa IP68 wymagana dla pomp zanurzeniowych wyklucza silikon jako samodzielne uszczelnienie.

Pomijanie odtłuszczenia to błąd, który kosztuje najwięcej powtórzeń napraw. Tłuszcz z palców, olej smarowy z narzędzi, resztki starego szczeliwa: wszystkie te substancje tworzą warstwę antyadhezyjną, do której żywica nie przylega. Nawet jeśli wydaje się, że powierzchnia jest czysta, dotknięcie palcem zostawia niewidoczny ślad lipidowy. Rękawiczki nitrylowe lub lateksowe podczas przygotowania to absolutne minimum. W warunkach polowych, bez dostępu do acetonu, alternatywą jest benzyna ekstrakcyjna, choć suszy dłużej i pozostawia lekki nalot.

Mieszanie żywicy w temperaturze poniżej progu podanego w karcie technicznej to kolejna przyczyna awarii. Żywica poliuretanowa w 10°C wiąże przez 8-12 godzin zamiast 30 minut, a otrzymana masa ma niższą wytrzymałość mechaniczną i gorszą odporność chemiczną. Producenci podają w instrukcji zakres temperatur aplikacji, zwykle 15-25°C dla komfortu pracy i 5-35°C dla ekstremalnych warunków. Wychłodzone składniki (przechowywane w garażu zimą) wymagają kilkugodzinnego ogrzania w pomieszczeniu. Składnik B (utwardzacz) reaguje z wilgocią z powietrza, dlatego zostawianie otwartego pojemnika na noc degraduje jego właściwości.

Brak czasu wiązania przed zanurzeniem pompy to błąd pośpiechu. Żywica po 30 minutach wydaje się twarda, ale wciąż zawiera niezwiązane monomery, które reagują z wodą zamiast ze sobą. Zanurzenie w ciągu pierwszych 2 godzin powoduje spienienie powierzchni, mikropory i utratę szczelności. Pełne utwardzenie poliuretanu UG trwa 24 godziny w temperaturze 20°C, a optymalne właściwości uzyskuje dopiero po 7 dniach. Jeśli pompa musi wrócić do pracy natychmiast, jedynym wyjściem jest żywica szybkowiążąca z utwardzaczem przyspieszającym, ale jej trwałość spada o 30-40%.

Niewłaściwe dobranie średnicy mufy lub otworu w pokrywie niweczy nawet najstaranniejsze przygotowanie. Zbyt ciasny otwór nie pozwala na wypływ powietrza podczas wypełniania żywicą, co tworzy pęcherze. Zbyt duży otwór zmusza do nałożenia grubej warstwy żywicy, która pieni się intensywniej i pęka przy wibracjach. Optymalny luz wynosi 2-4 mm z każdej strony kabla. Jeśli średnica kabla wynosi 12 mm, otwór powinien mieścić się w przedziale 16-20 mm. Dławiki kablowe PG mają oznaczenia PG11, PG13.5, PG16, PG21, gdzie liczba odpowiada średnicy w milimetrach z zaokrągleniem, ale rzeczywiste wymiary różnią się między producentami, więc zawsze sprawdzaj kartę katalogową konkretnego modelu.

Owijanie kabla taśmą izolacyjną z PVC pod żywicą to stara praktyka, która wraca jak bumerang. Taśma PVC nie wiąże chemicznie z żywicą poliuretanową ani epoksydową, a jej elastyczność różni się od sztywnego kompozytu. Po kilku cyklach termicznych na granicy faz pojawia się delaminacja i woda wnika w szczelinę. Jeśli potrzebujesz wypełnić luz, użyj taśmy butylowej samowulkanizującej lub włókna poliestrowego nasączonego żywicą, które tworzą z nią jednorodne połączenie.

Kiedy wymienić kabel, a kiedy wystarczy uszczelnienie

Uszczelnienie ma sens, gdy kabel jest w dobrym stanie technicznym, a nieszczelność powstała na skutek zużycia materiału uszczelniającego, błędu montażowego albo mechanicznego uderzenia w pokrywę. W takim przypadku wymiana samego uszczelnienia to naprawa na 10-20 lat, o ile pompa nie pracuje w agresywnym chemicznie środowisku. Koszt żywicy i dławika to 50-150 zł przy zachowaniu pełnej funkcjonalności instalacji.

Wymiana kabla staje się konieczna, gdy izolacja wykazuje pęknięcia, przetarcia lub ślady korozji miedzi. Pęknięcia powstają na skutek wieloletnich wibracji, zwłaszcza w pompach bez układu miękkiego startu. Przetarcia pojawiają się, gdy kabel ocierał się o krawędź rury lub pokrywy studni. Korozja miedzi to efekt długotrwałego kontaktu z wodą o niskim pH, poniżej 6,5, albo z wodą bogatą w siarkowodór. Każdy z tych przypadków oznacza, że nawet najlepsze uszczelnienie nie zatrzyma degradacji izolacji, a prąd upływu narasta z miesiąca na miesiąc.

Pomiar rezystancji izolacji miernikiem izolacji (megaomomierzem) przy 500 V DC daje jednoznaczną odpowiedź. Wartości powyżej 100 MΩ/km oznaczają dobrą izolację i wystarczy uszczelnienie. Pomiędzy 10 a 100 MΩ/km to strefa ostrzegawcza: kabel pracuje, ale wilgoć w izolacji postępuje i wymiana będzie konieczna w ciągu 2-3 lat. Poniżej 10 MΩ/km oznacza konieczność natychmiastowej wymiany, bo prąd upływu przekracza dopuszczalne normy bezpieczeństwa i stwarza ryzyko porażenia. Norma PN-HD 60364-4-41 określa graniczne wartości prądu upływu dla instalacji elektrycznych, a pompa zanurzeniowa nie jest tu wyjątkiem.

Wiek kabla w kontekście jego typu to dodatkowe kryterium. Kable H07RN-F dedykowane do pomp zanurzeniowych mają deklarowaną żywotność 15-20 lat w wodzie słodkiej w temperaturze do 70°C. Po tym okresie guma etylenowo-propylenowa (EPR) traci elastyczność, pęka przy zginaniu i wymaga wymiany prewencyjnej, nawet jeśli rezystancja izolacji pozostaje w normie. Kable starszej generacji, z izolacją PVC, degradują się szybciej, zwłaszcza w wodzie o temperaturze powyżej 30°C, bo plastyfikator wyługowuje z czasem i izolacja staje się krucha.

Decyzja o wymianie albo uszczelnieniu powinna też uwzględniać dostępność pompy i koszty robocizny. Jeśli pompa pracuje w studni kręgowej o głębokości 15-20 metrów, wyciągnięcie jej na powierzchnię, wymiana kabla i ponowne zanurzenie to kilka godzin pracy z dźwigiem lub wciągarką. W takiej sytuacji każda dodatkowa interwencja kosztuje znacznie więcej niż sam materiał. Jeśli pompa stoi w łatwo dostępnym zbiorniku, wymiana kabla jest prostsza i może okazać się tańsza w dłuższej perspektywie niż kolejne naprawy uszczelnienia.

Uszczelnienie kabla pompy to nie operacja na otwartym sercu, ale wymaga szacunku dla fizyki i chemii materiałów. Prawidłowe przygotowanie powierzchni, właściwy dobór metody do warunków pracy i cierpliwość przy utwardzaniu dają trwały efekt na lata. Jeśli Twoja pompa przecieka przez pokrywę, opisz sytuację w komentarzu: głębokość zanurzenia, rodzaj wody, średnicę kabla i dotychczasowe próby naprawy. Wspólne przeanalizowanie konkretnego przypadku pozwoli dobrać optymalne rozwiązanie bez zgadywania.

Źródła danych i normy: karty katalogowe producentów żywic poliuretanowych (seria UG, zakres temperatur -40°C do +90°C, klasa ochrony IP68), norma PN-EN 60529 (stopnie ochrony zapewnianej przez obudowy), norma PN-HD 60364-4-41 (instalacje elektryczne niskiego napięcia, ochrona przeciwporażeniowa), rozporządzenie (UE) 2020/218 Parlamentu Europejskiego i Rady w sprawie jakości wody przeznaczonej do spożycia przez ludzi, dane producentów muf termokurczliwych (seria do kabli zasilających pomp, obkurczanie w temperaturze 110-130°C), informacje techniczne producentów dławików kablowych (seria PG/M, moment dokręcenia, średnice kabli), dane katalogowe kabli H07RN-F (żywotność 15-20 lat w wodzie słodkiej, zakres temperatur pracy -25°C do +70°C).
