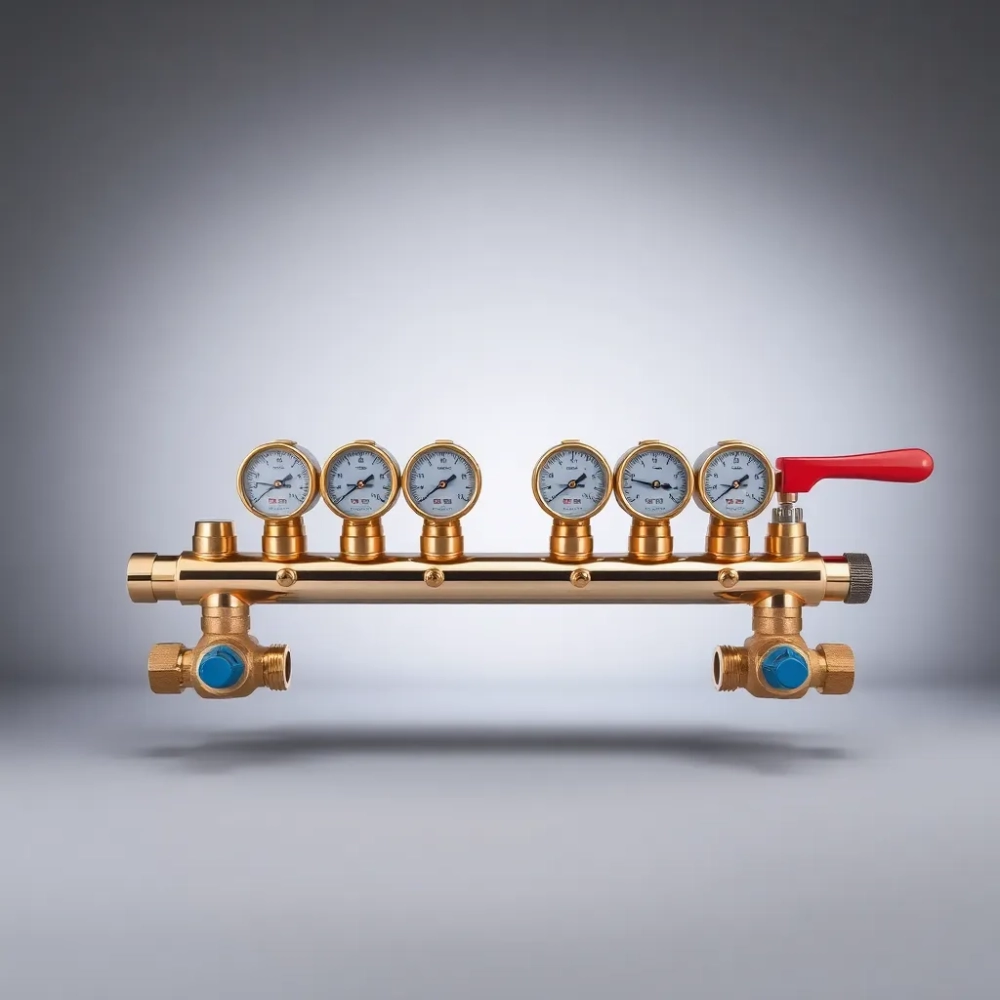

Rozdzielacz i kolektor w instalacji co to właściwie jest i do czego służy?

Masz przed sobą dwa elementy instalacji, które myli nawet doświadczeni wykonawcy. Kolektor rozdzielacz co to pytanie pojawia się zwykle w chwili, gdy trzeba zrozumieć, jak woda krąży po obiegach grzewczych albo jak rozdzielić ją na kilkanaście punktów poboru. Wbrew pozorom nie chodzi o dwa identyczne urządzenia, a o parę współpracujących ze sobą komponentów, z których jeden wysyła czynnik do obiegów, a drugi go zbiera. W dalszej części znajdziesz konkretne wskazówki doboru, omówienie najczęstszych błędów montażowych oraz aktualne trendy na rynku pomp ciepła i ogrzewania płaszczyznowego.

• Typy rozdzielaczy i kolektorów od belkowych po segmentowe z tworzywa
• Jak dobrać rozdzielacz do konkretnej instalacji? Materiały, średnice i przyłącza
• Najczęstsze błędy montażowe i projektowe przy kolektorach
• Trendy 2026: pompy ciepła, rotametry i powrót rozdzielaczy rurowych

Typy rozdzielaczy i kolektorów od belkowych po segmentowe z tworzywa

Rozdzielacz to element, który dzieli jeden strumień czynnika roboczego na kilka niezależnych obiegów. Kolektor robi coś odwrotnego: łączy kilka strumieni powrotnych w jeden. Razem tworzą tzw. grupę rozdzielaczową, montowaną najczęściej w szafce podtynkowej lub natynkowej w pobliżu źródła ciepła.

W instalacjach wody pitnej oraz ciepłej wody użytkowej kolektory stosuje się rzadko. Wynika to z faktu, że obiegi c.w.u. są krótsze i mniej zróżnicowane pod względem przepływu. Tam rolę zbierającą pełnią zwykle trójniki lub proste belki mosiężne z zaworami odcinającymi.

Jeszcze w latach 90. dominowały rozdzielacze rurowe spawane z czarnych rur stalowych. Ich gabaryty potrafiły zajmować pół kotłowni. Dziś rynek przesunął się w stronę kompaktowych, prefabrykowanych belek mosiężnych, gotowych do montażu bezpośrednio z pudełka.

Siedem najpopularniejszych konstrukcji

Rozdzielacze proste sprawdzają się tam, gdzie obiegi mają zbliżoną długość i nie wymagają precyzyjnej regulacji. Gdy jednak pętle się różnią, konieczne są wkładki regulacyjno-odcinające albo rotametry. Działają one jak kryzy pomiarowe: zwężenie przekroju wymusza spadek ciśnienia proporcjonalny do natężenia przepływu, a wskazówka na podziałce odczytuje faktyczny wydatek.

Segmentowe rozdzielacze z tworzywa pojawiły się jako odpowiedź na potrzeby pomp ciepła. Polimer dobrze izoluje termicznie, więc woda lodowa nie wykrapa się na zewnętrznej powierzchni. Jednocześnie materiał nie wprowadza mostków termicznych do układu, co poprawia sprawność całej instalacji.

Rozdzielacz do ogrzewania podłogowego z rotametrem to dziś standard przy nowych realizacjach. Bez niego nie da się precyzyjnie zbalansować pętli o różnej długości, a efektem będą miejsca przegrzane i niedogrzane w tej samej podłodze.

Jak dobrać rozdzielacz do konkretnej instalacji? Materiały, średnice i przyłącza

Dobór zaczyna się od trzech pytań: ile obiegów, jaki czynnik roboczy i jakie wymagania regulacyjne stawia układ. Liczba obiegów wynika bezpośrednio z projektu. Każda pętla podłogówki, każdy rozdział na grzejniki potrzebuje własnego króćca.

Materiał ma znaczenie przede wszystkim w kontakcie z wodą pitną. Mosiądz klasyczny, zawierający powyżej 15% cyny, jest odporny na odcynkowanie. Wersje z atestem Narodowego Instytutu Zdrowia Publicznego dopuszczone są do wody pitnej. Bez tego dokumentu lepiej nie stosować belek mosiężnych w instalacjach sanitarnych, a jedynie w układach zamkniętych c.o.

Średnica DN20 wystarcza w domach jednorodzinnych z klasycznym ogrzewaniem grzejnikowym. DN25 jest konieczne przy podłogówce na powierzchni powyżej 80 m², gdzie sumaryczny przepływ przekracza 1500 l/h. DN32 wchodzi do gry przy pompach ciepła, gdzie różnica temperatur między zasilaniem a powrotem wynosi 3-4°C, a przepływy są odpowiednio wyższe.

Standardem rynkowym stały się przyłącza eurokonus w rozmiarach G1/2 oraz G3/4. Pasują one do rur PEX, PE-RT, wielowarstwowych oraz miedzianych po zastosowaniu odpowiedniej złączki. Gwinty metryczne M22x1,5 wycofano z ofert kilka lat temu; próba dokupienia adapterów bywa dziś problematyczna.

Wielkość szafki podtynkowej determinuje wybór rozdzielacza kompaktowego. Głębokość poniżej 120 mm eliminuje konstrukcje drążkowe z wkładkami regulacyjnymi. W takiej sytuacji pozostają proste belki z zaworami odcinającymi, regulacja hydrauliczna przesuwa się wtedy na zawory na powrocie.

Checklist przed zakupem wygląda następująco: liczba obiegów zgodna z projektem plus ewentualna rezerwa jednego króćca; typ czynnika roboczego (woda, glikol, woda lodowa); wymagana regulacja (rotametr, wkładka regulacyjna, brak); atest PZH dla instalacji wody pitnej; miejsce montażu i głębokość szafki; materiał odporny na warunki pracy.

Najczęstsze błędy montażowe i projektowe przy kolektorach

Montaż rozdzielacza wydaje się prosty, ale diabeł tkwi w szczegółach. Najczęstszy błąd to brak osiowego ustawienia króćców względem rur. Nawet niewielkie przesunięcie powoduje naprężenia, które po kilku cyklach grzewczych kończą się mikropęknięciami złączek.

Drugim grzechem jest ignorowanie kierunku przepływu oznaczonego strzałką na korpusie. Montaż odwrotny zaburza pracę rotametrów, bo pływak opiera się o krawędź zamiast płynnie się przemieszczać. Wskazanie staje się wtedy niemiarodajne.

Szufelka bez odpowiedniej wentylacji to kolejna pułapka. Kiedy w szafce podtynkowej gromadzi się wilgoć, mosiądz pokrywa się patyną, a tuleje zaciskowe korozji. W skrajnych przypadkach dochodzi do zamarzania wody w niezabezpieczonych odcinkach.

Niedopuszczalne jest montowanie rozdzielacza w miejscu narażonym na bezpośrednie działanie promieni UV. Tworzywa segmentowe starzeją się pod wpływem słońca, a uszczelki EPDM twardnieją i tracą elastyczność po kilku sezonach.

Projektanci często pomijają kwestię kompensacji wydłużeń termicznych. Rura PEX 16x2 przy różnicy 40°C wydłuża się o około 0,2 mm na metr bieżący. Przy 80-metrowej pętli daje to 16 mm luzu, który musi gdzieś znaleźć ujście. Brak kompensacji oznacza naprężenia na złączkach.

Brak oznaczeń obiegów to kolejny błąd utrudniający eksploatację. Po dwóch latach użytkowania nikt nie pamięta, która pętla obsługuje salon, a która łazienkę na piętrze. Etykiety lub numery wygrawerowane na korpusie pozwalają szybko zidentyfikować każdy obieg podczas serwisu.

Zbyt ciasne upakowanie rur w szafce powoduje, że naprawa jednego króćca wymaga demontażu połowy instalacji. Projektanci zapominają, że serwis to codzienność, a nie abstrakcja. Minimalna odległość między osiami rur 50 mm pozwala na pracę standardowym kluczem.

Trendy 2026: pompy ciepła, rotametry i powrót rozdzielaczy rurowych

Rynek rozdzielaczy w Polsce przechodzi wyraźną transformację. Wypieranie mosiądzu przez tworzywa oraz stal nierdzewną przyspiesza, bo producenci pomp ciepła potrzebują komponentów o niskiej przewodności cieplnej i wysokiej odporności na glikol.

Rotametry 0-6 l/min w rozmiarze DN32 stają się obowiązkowe wszędzie tam, gdzie ΔT waha się w granicach 3-5°C. Przy tak małej różnicy temperatur margines błędu jest minimalny; bez precyzyjnego pomiaru przepływu układ nie osiągnie deklarowanej sprawności. Producenci reagują, wprowadzając wersje z możliwością odczytu cyfrowego przez Bluetooth.

Smart sterowanie wkracza do szafek podtynkowych. Siłowniki termoelektryczne na zaworach regulacyjnych pozwalają na strefową kontrolę temperatury z poziomu aplikacji. Koszt takiego zestawu wzrasta o 30-40% w stosunku do wersji manualnej, ale komfort obsługi i oszczędność energii sięgają 15% rocznie.

Rozdzielacze rurowe z żeliwa lub stali spawanej wracają w nowej odsłonie. Kompaktowe, izolowane fabrycznie, zajmują ułamek miejsca swoich poprzedników z lat 90. Sprawdzają się w kotłowniach hybrydowych, gdzie obok pompy ciepła pracuje kocioł na biomasę i kominek z płaszczem wodnym.

Segmentowe rozdzielacze z tworzywa rozwijają się najszybciej w segmencie dolnych źródeł pomp ciepła. Polipropylen wzmacniany włóknem szklanym wytrzymuje ciśnienie do 6 barów i temperatury od -10°C do 60°C, co odpowiada parametrom typowego glikolu propylenowego. Antykondensacyjna powłoka eliminuje konieczność dodatkowej izolacji.

Norma PN-EN 1264 regulująca projektowanie ogrzewania płaszczyznowego wymusza stosowanie rozdzielaczy z możliwością indywidualnej regulacji każdej pętli. Nie wystarczy już prosta belka z zaworami odcinającymi; konieczne są wkładki regulacyjne z precyzyjną podziałką.

Kolektor mosiężny drążkowy DN25 pozostaje bestsellerem w segmencie średnim, ale producenci intensywnie rozwijają linie ze stali nierdzewnej. Różnica cenowa sięga 50-80%, ale trwałość w instalacjach z glikolem oraz wodą o agresywnym składzie rekompensuje wyższy koszt początkowy.

Rozdzielacz do pompy ciepła DN32 to dziś osobna kategoria produktowa, z rozbudowanymi komorami odpowietrzającymi i wzmacnianymi przyłączami. Producenci uwzględniają fakt, że woda lodowa krążąca przy ΔT 3°C wymusza większe natężenia przepływu, a to przekłada się na większe siły działające na złączki.

Segment automatyki napędza miniaturyzację. Czujniki przepływu ultradźwiękowe zastępują klasyczne rotametry w najdroższych modelach. Nie mają części ruchomych, więc nie podlegają zużyciu mechanicznemu, a dokładność pomiaru sięga ±2% zamiast typowych ±10% dla pływakowych odpowiedników.

Warto zapamiętać

Rozdzielacz i kolektor to nie synonimy. Pierwszy wysyła czynnik do obiegów, drugi go zbiera. W instalacjach otwartych (woda pitna, c.w.u.) kolektory pojawiają się rzadko, bo obiegi są krótsze i bardziej jednorodne.

Standardem rynkowym jest eurokonus G1/2 dla małych średnic oraz G3/4 dla DN25. Gwinty metryczne M22x1,5 praktycznie zniknęły z ofert.

DN32 z rotametrami 0-6 l/min to obecnie wymóg minimalny przy pompach ciepła i chłodzeniu płaszczyznowym. Bez precyzyjnej regulacji układ nie osiągnie deklarowanej efektywności energetycznej.

Atest PZH (Narodowy Instytut Zdrowia Publicznego) jest obowiązkowy dla elementów mających kontakt z wodą pitną. Mosiądz niskogatunkowy ulega odcynkowaniu, co skutkuje przenikaniem jonów cynku do wody.

Norma PN-EN 1264 wymusza stosowanie rozdzielaczy z indywidualną regulacją każdej pętli w ogrzewaniu płaszczyznowym. Proste belki bez wkładek regulacyjnych nie spełniają jej zapisów.

Źródła danych i norm

PN-EN 1264 norma dotycząca ogrzewania płaszczyznowego, regulująca wymagania stawiane rozdzielaczom i systemom regulacji hydraulicznej.

PN-EN 12502 ochrona materiałów metalowych przed korozją, istotna przy doborze mosiądzu i stali nierdzewnej.

Atest Narodowego Instytutu Zdrowia Publicznego (PZH) wymagany dla elementów instalacji wody pitnej, dostępny w rejestrze na stronie Narodowego Instytutu Zdrowia Publicznego (pzh.gov.pl).

Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065 z późn. zm.).

Dane techniczne dotyczące przepływów i średnic opracowano na podstawie materiałów katalogowych wiodących producentów systemów instalacyjnych obecnych na polskim rynku (informacje publicznie dostępne w katalogach Purmo, Oventrop, KAN, Uponor, Prandelli, Roth).
