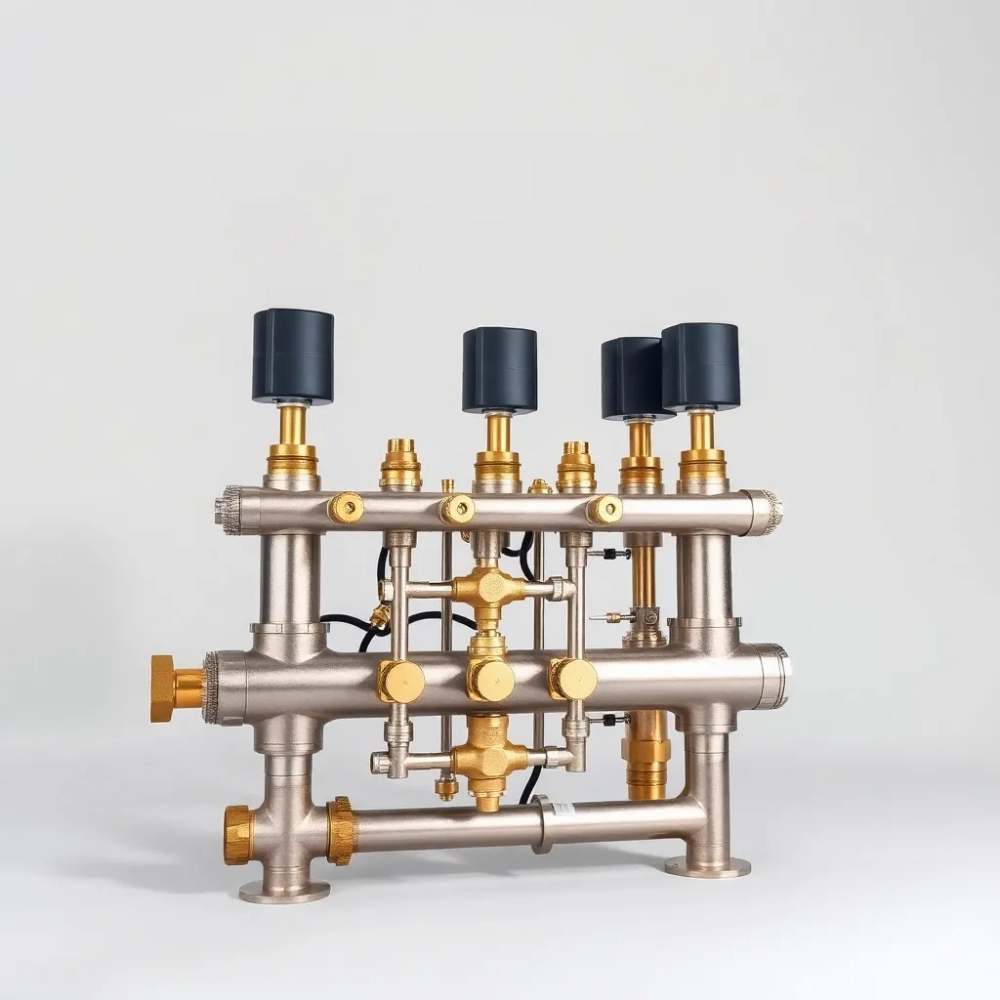

Czym jest kolektor hydrauliczny i dlaczego stanowi serce nowoczesnej kotłowni?

Kolektor hydrauliczny, nazywany też sprzęgłem hydraulicznym, to pionowy zbiornik cylindryczny łączący źródło ciepła z wieloma obiegami dystrybucyjnymi. Jego zasada działania opiera się na wyrównaniu parametrów przepływu między stroną generacji a stroną odbioru, co eliminuje wzajemne oddziaływanie pomp obiegowych pracujących w różnych częściach instalacji.

Dzięki temu kocioł lub pompa ciepła pracuje w stabilnym punkcie, niezależnie od tego, czy w danym momencie aktywny jest jeden obieg, czy wszystkie jednocześnie. W tradycyjnym rozwiązaniu bez sprzęgła każda dodatkowa pompa zmienia warunki przepływu dla pozostałych, co prowadzi do niestabilności i spadku sprawności całego układu.

Konstrukcja kolektora obejmuje korpus stalowy, wewnętrzną przegrodę kierującą przepływem oraz izolację termiczną. Średnica zbiornika dobierana jest tak, aby prędkość wody w jego wnętrzu nie przekraczała 0,1-0,2 m/s, co gwarantuje minimalne straty ciśnienia i umożliwia naturalne wyrównanie temperatur między strumieniami.

Kolektor a rozdzielacz kluczowa różnica

Rozdzielacz służy wyłącznie do fizycznego rozdzielenia strumieni wody na wiele kierunków, natomiast nie zapewnia separacji hydraulicznej między obiegami. Kolektor natomiast tworzy strefę o stałym ciśnieniu, gdzie strumienie mogą się swobodnie mieszać bez wzajemnego wpływu na swoją pracę.

W praktyce oznacza to, że instalacja z kolektorem pozwala na niezależne sterowanie każdym obiegiem grzewczym, podczas gdy rozdzielacz wymaga skoordynowanej pracy wszystkich pomp, aby uniknąć prądów wstecznych i nieprawidłowej dystrybucji ciepła.

Kolektor hydrauliczny do kotła kondensacyjnego dlaczego technologia Condens ma znaczenie

Kotły kondensacyjne osiągają najwyższą sprawność, gdy temperatura wody powrotnej utrzymuje się poniżej 55°C, co umożliwia skroplenie pary wodnej ze spalin i odzyskanie dodatkowej energii. Kolektor hydrauliczny w wersji Condens wyposażony w kierownicę Inox zapewnia optymalne warunki pracy kotła poprzez precyzyjne kształtowanie strumienia wody powrotnej.

Tradycyjne kierownice stalowe powodują zawirowania i niekontrolowane mieszanie strumieni o różnych temperaturach, co podnosi średnią temperaturę wody wracającej do kotła. Kierownica wykonana ze stali nierdzewnej o specjalnie zaprojektowanym kształcie eliminuje ten problem, kierując chłodniejszy strumień bezpośrednio do wymiennika ciepła.

Dane techniczne wpływu kierownicy na efektywność

Badania producentów wskazują, że zastosowanie kierownicy Inox w sprzęgle-kolektorze podnosi efektywność kondensacji kotła o 3-7% w porównaniu z tradycyjnymi rozwiązaniami. Przekłada się to na realną oszczędność paliwa rzędu 10-15% rocznie w typowych warunkach eksploatacyjnych, przy jednoczesnym wydłużeniu żywotności wymiennika ciepła.

Modele SKE przeznaczone do kotłów kondensacyjnych

Seria SKE DC została zaprojektowana z myślą o maksymalizacji efektu kondensacji. Wersja 2DC obsługuje moc do 100 kW przy przyłączach DN32/DN32, co czyni ją optymalnym wyborem dla średnich kotłowni z dwoma obiegami. Wersja 3DC rozszerza możliwości do trzech niezależnych obiegów przy tej samej maksymalnej mocy.

Wybór między modelem standardowym a wersją Condens powinien zależeć od temperatury obliczeniowej instalacji. Gdy projektowa temperatura zasilania nie przekracza 55°C, a kocioł pracuje z pełną modulacją, wersja DC z kierownicą Inox wykaże pełnię swoich możliwości.

Kolektor hydrauliczny z izolacją EPP maksymalna efektywność od A do Z

Izolacja termiczna kolektora hydraulicznego ma kluczowe znaczenie dla całkowitej bilansu energetycznego kotłowni. Nieizolowane lub źle zaizolowane rozdzielacze generują straty sięgające 15% mocy cieplnej przesyłanej przez instalację, co w sezonie grzewczym przekłada się na dodatkowe kilkaset złotych kosztów paliwa.

Polipropylen ekspandowany (EPP) to materiał izolacyjny o współczynniku przewodzenia ciepła λ = 0,038 W/(m·K), co czyni go jednocześnie lekkim i wytrzymałym. W przeciwieństwie do pianki poliuretanowej czy wełny mineralnej, EPP zachowuje swoje właściwości przez ponad 25 lat bez degradacji strukturalnej.

Korzyści z izolacji EPP w codziennej eksploatacji

Gruba warstwa EPP o grubości 30-50 mm eliminuje mostki termiczne na korpusie kolektora, co przekłada się na niższą temperaturę powierzchni zewnętrznej. W praktyce oznacza to nie tylko oszczędność energii, ale też wyższy komfort pracy w samym pomieszczeniu kotłowni, szczególnie latem, gdy instalacja grzewcza nie pracuje intensywnie.

Materiał EPP wykazuje również odporność na działanie wilgoci i temperatury, co eliminuje ryzyko rozwoju pleśni pod osłoną izolacyjną. W odróżnieniu od tradycyjnych rozwiązań wymagających dodatkowych osłon, izolacja EPP stanowi całkowicie szczelny układ.

Porównanie strat cieplnych

Pomiary laboratoryjne wskazują na znaczącą różnicę w stratach między wersjami izolowanymi i nieizolowanymi. Przy temperaturze medium 70 °C i otoczenia 20 °C, nieizolowany kolektor traci około 400 W na metr bieżący obudowy, podczas gdy model z EPP redukuje straty do poziomu 40-60 W/mb.

W typowej kotłowni z jednym kolektorem o długości 1 metra różnica ta oznacza oszczędność rzędu 300-350 W w warunkach pełnej mocy, co w skali roku przy 2000 godzin pracy przekłada się na około 700 kWh mniej energii do zakupu.

Kolektor hydrauliczny 2-obiegowy i 3-obiegowy dobór optymalnej konfiguracji

Liczba obiegów grzewczych determinuje nie tylko wybór modelu kolektora, ale też całą architekturę instalacji hydraulicznej. W domach jednorodzinnych najczęściej spotyka się konfiguracje 2-3 obiegowe, gdzie typowe rozwiązanie obejmuje oddzielne obiegi dla parteru, piętra i ewentualnie c.w.u.

Model SKE 2D+ o maksymalnej mocy 40-80 kW sprawdza się w budynkach o powierzchni do 200 m² z dwoma strefami grzewczymi. Wersja ta oferuje przyłącza DN25/DN25, DN32/DN25 lub DN32/DN32, co pozwala na dopasowanie do przekrojów rurociągów istniejącej instalacji.

Tabela porównawcza modeli

Kiedy wybrać model 3- lub 4-obiegowy?

Budynki wielorodzinne, użyteczności publicznej lub przemysłowe często wymagają większej liczby niezależnych obiegów. W takich przypadkach model SKE 3DC lub SKE 4DC zapewnia elastyczność projektowania przy zachowaniu kompaktowych wymiarów korpusu.

Przy doborze konkretnego modelu należy uwzględnić nie tylko bieżące potrzeby, ale też planowany rozwój instalacji. Wybór większego kolektora na początku eliminuje konieczność kosztownej wymiany w przyszłości, gdy instalacja zostanie rozbudowana o dodatkowe obiegi.

Kolektor hydrauliczny a pompa ciepła integracja dwóch technologii

Pompy ciepła wymagają stabilnych warunków pracy, aby utrzymywać wysoki współczynnik efektywności COP. Kolektor hydrauliczny pełni w takich instalacjach rolę bufora hydraulicznego, wygładzając wahania przepływu wynikające z cyklicznej pracy sprężarki i regulacji zaworów mieszających.

Bezsprzęgłowe połączenie pompy ciepła z obiegami dystrybucyjnymi powoduje, że każda zmiana wydajności jednego obiegu wpływa na warunki pracy pozostałych. Kolektor eliminuje to zjawisko, pozwalając pompie ciepła pracować w optymalnym punkcie niezależnie od chwilowego obciążenia instalacji.

Wpływ na efektywność systemu hybrydowego

W instalacjach łączących pompę ciepła z kotłem uzupełniającym kolektor hydrauliczny umożliwia płynne przełączanie między źródłami ciepła. Kocioł wspomaga pracę pompy w okresach szczytowego zapotrzebowania lub gdy temperatura zewnętrzna spada poniżej progu ekonomicznej pracy sprężarki.

Kierownica Inox w wersji Condens okazuje się szczególnie przydatna w systemach hybrydowych, gdzie optymalizacja temperatury powrotu do pompy ciepła ma bezpośredni wpływ na roczny współczynnik efektywności SCOP całego systemu.

Montaż kolektora hydraulicznego uniwersalność 360° w praktyce

Projektowanie kotłowni wymaga elastycznych rozwiązań, które pozwolą na dopasowanie do warunków architektonicznych i istniejących tras rurociągów. Kolektory z przyłączami montowanymi pod dowolnym kątem 360° eliminują ograniczenia wynikające z kierunku podłączenia rur zasilających i powrotnych.

Standardowy rozstaw przyłączy grup pompowych wynoszący 125 mm zapewnia kompatybilność z popularnymi zestawami mieszającymi i rozdzielaczami podłogowymi. Dzięki temu projektant może swobodnie rozmieszczać elementy kotłowni bez konieczności stosowania dodatkowych kolanek czy przejść.

Typowe błędy przy instalacji

Niewłaściwy dobór kierunku przepływu przez kolektor może prowadzić do strat ciśnienia nieuzasadnionych konstrukcją urządzenia. Strona źródła ciepła powinna być zawsze podłączona zgodnie ze strzałką kierunkową umieszczoną na korpusie, co zapewnia optymalne wyrównanie hydrauliczne.

Zbyt mała odległość między kolektorem a ścianą utrudnia dostęp do połączeń gwintowych i utrzymanie szczelności instalacji. Rekomendowana przestrzeń serwisowa to minimum 500 mm od frontu urządzenia i 300 mm od boków.

Pakiety rozszerzające kiedy warto rozbudować istniejący układ?

Systemy modularne pozwalają na stopniowe rozbudowywanie instalacji bez konieczności wymiany głównego elementu. Pakiet rozszerzający do modelu SKE 2DC+ dodaje trzeci obieg grzewczy, co eliminuje potrzebę zakupu większego kolektora, gdy potrzeby rosną stopniowo.

Gotowe zestawy integrujące kolektor z grupami pompowymi i armaturą mieszającą skracają czas montażu i gwarantują kompatybilność wszystkich elementów. Zestawy te obejmują izolację, uchwyty ścienne i kompletny osprzęt przyłączeniowy.

Kompatybilność z istniejącymi instalacjami

Przy rozbudowie kotłowni o dodatkowe obiegi warto sprawdzić, czy istniejące rurociągi mają odpowiednią średnicę i ciśnienie nominalne. Modele z przyłączami DN25 sprawdzają się w instalacjach o mocy do 40 kW na obieg, natomiast większe obciążenia wymagają DN32.

Dobór pakietu rozszerzającego powinien uwzględniać nie tylko bieżące zapotrzebowanie, ale też rezerwę mocy dla przyszłych rozszerzeń, takich jak instalacja paneli fotowoltaicznych z magazynem ciepła czy dołączenie wentylacji z odzyskiem energii.

Praktyczny dobór kolektora checklist dla instalatora i inwestora

Właściwy dobór kolektora hydraulicznego wymaga odpowiedzi na kilka kluczowych pytań. Po pierwsze, jaka jest moc źródła ciepła wyrażona w kilowatach? Po drugie, ile obiegów grzewczych będzie podłączonych obecnie i ile planuje się w przyszłości?

Kolejnym krokiem jest weryfikacja dostępnych przyłączy w istniejącej instalacji. Średnice DN25 i DN32 różnią się przepustowością i stratami ciśnienia, co ma znaczenie przy długich trasach rurociągów do najdalszych odbiorników ciepła.

Ostatnią decyzją jest wybór między wersją standardową a Condens. Gdy źródłem ciepła jest kocioł kondensacyjny lub pompa ciepła, a temperatura zasilania projektowo nie przekracza 55°C, wersja z kierownicą Inox zapewni realne korzyści w postaci wyższej efektywności i niższych kosztów eksploatacji.

W przypadku wątpliwości dotyczących doboru konkretnego modelu warto skonsultować się z projektantem instalacji lub doradcą technicznym producenta, który pomoże dopasować parametry kolektora do specyfiki konkretnego budynku i systemu grzewczego.

Najczęściej zadawane pytania dotyczące kolektorów hydraulicznych

Czy kolektor hydrauliczny można montować w każdej kotłowni?

Kolektor hydrauliczny sprawdza się w instalacjach od małych kotłowni domowych po duże obiekty przemysłowe. Kluczowym parametrem doboru jest moc szczytowa instalacji i liczba niezależnych obiegów, a nie wielkość budynku jako taka.

Jaka jest żywotność kolektora hydraulicznego?

Konstrukcje wykonane ze stali węglowej z izolacją EPP charakteryzują się trwałością przekraczającą 25 lat przy prawidłowej eksploatacji. Izolacja EPP nie degraduje się z czasem w przeciwieństwie do pianek organicznych, co eliminuje konieczność wymiany osłony termicznej.

Czy kolektor można instalować poziomo?

Standardowe kolektory przeznaczone są do montażu pionowego, co zapewnia prawidłowe wyrównanie grawitacyjne temperatur i minimalizuje ryzyko separacji fazowej w przypadku mieszaniny wody z glikolem.

Jakie są konsekwencje złego doboru wielkości kolektora?

Zbyt mały kolektor nie zapewni pełnej separacji hydraulicznej, co objawi się niestabilnością pracy poszczególnych obiegów i spadkiem sprawności źródła ciepła. Zbyt duży natomiast zwiększa bezsensownie koszty inwestycji i pojemność wodną instalacji, wydłużając czas reakcji systemu na zmiany temperatury.

Kolektor hydrauliczny to element, który warto traktować jako inwestycję w stabilność i efektywność całego systemu grzewczego na długie lata. Odpowiednio dobrany i zamontowany eliminuje problemy hydrauliczne u źródła, pozwalając źródłu ciepła i obiegom dystrybucyjnym pracować w optymalnych warunkach niezależnie od wzajemnego obciążenia.
