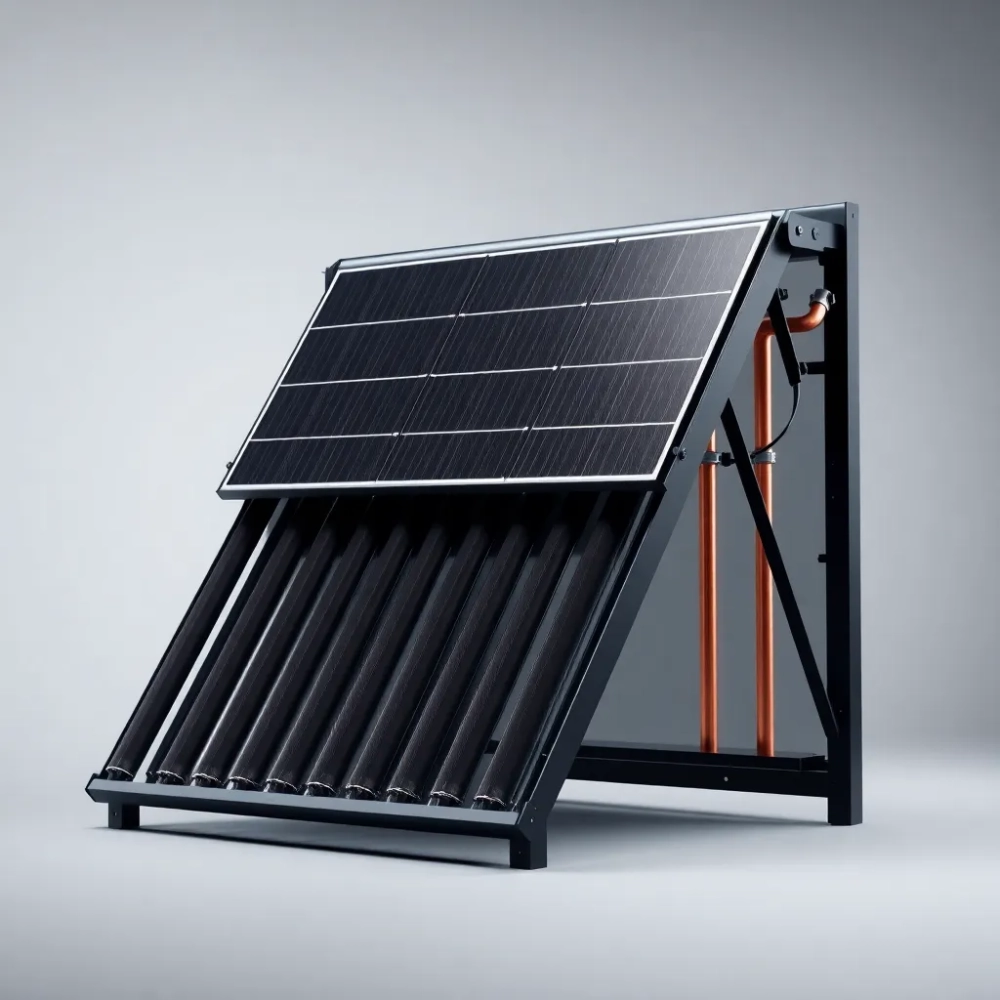

Kolektor hybrydowy 2w1 – ciepła woda i prąd z jednego panelu

Masz ograniczoną połać dachu, a potrzebujesz i ciepłej wody, i prądu. Kolektor hybrydowy E-PVT 2,0 rozwiązuje ten problem w jednym panelu, łącząc absorber solarny z ogniwami fotowoltaicznymi pod wspólną szybą hartowaną. To technologia, która realnie zmienia rachunek za energię w domu jednorodzinnym, szczególnie tam, gdzie liczy się każdy metr kwadratowy połaci.

• Czym właściwie jest kolektor hybrydowy PVT
• Parametry techniczne kolektora hybrydowego E-PVT 2,0
• Wydajność kolektora hybrydowego w polskich warunkach
• Montaż i kompatybilność kolektora hybrydowego z instalacją
• Cena i zwrot z inwestycji w kolektor hybrydowy
• Checklist przed zakupem kolektora hybrydowego
• Kiedy kolektor hybrydowy nie zastąpi klasycznych rozwiązań
• Profil maskujące i opcje dodatkowe
• Logistyka zamówień powyżej dwóch sztuk

Czym właściwie jest kolektor hybrydowy PVT

Klasyczny kolektor słoneczny zamienia promieniowanie wyłącznie na ciepło, a moduł fotowoltaiczny wyłącznie na prąd. Kolektor hybrydowy PVT (ang. Photovoltaic Thermal) łączy obie funkcje w jednym urządzeniu. Pod wspólną szybą o niskiej zawartości żelaza pracują jednocześnie ogniwa monokrystaliczne oraz absorber wodny z płynem glikolowym.

Energia słoneczna, która nie zostaje zamieniona na prąd, ogrzewa czynnik roboczy w absorberze. To zjawisko fizyczne daje przewagę nad tradycyjnym PV: ogniwo fotowoltaiczne traci sprawność wraz ze wzrostem temperatury, a tu nadmiar ciepła zostaje świadomie odprowadzony. Sprawność elektryczna rośnie, bo ogniwo pracuje w niższej temperaturze niż na otwartym powietrzu.

W efekcie z jednego metra kwadratowego panelu uzyskujesz zarówno kilowatogodziny ciepła użytkowego, jak i kilowatogodziny energii elektrycznej. To rozwiązanie dual-use, zaprojektowane z myślą o dachach o ograniczonej powierzchni oraz inwestorach ceniących podwójną funkcjonalność.

Parametry techniczne kolektora hybrydowego E-PVT 2,0

Panel E-PVT 2,0 ma powierzchnię brutto 2,0 m² i aperturę 1,85 m². Jego wymiary to 1700 × 1175 × 95 mm, a masa własna wynosi około 38 kg, co przekłada się na obciążenie rzędu 20 kg/m². To wartość istotna przy ocenie nośności więźby dachowej starszych budynków.

Absorber mieści 1,4 litra glikolu propylenowego, który krąży w zamkniętym obiegu pod ciśnieniem roboczym do 6 bar. Maksymalna temperatura stagnacji, czyli temperatura czynnika przy braku odbioru ciepła, sięga 180°C, choć w normalnej pracy instalacja utrzymuje 35-65°C. Tak wysoki margines bezpieczeństwa chroni elementy przed przegrzaniem podczas awarii pompy obiegowej.

Sprawność optyczna w odniesieniu do promieniowania wynosi η₀ = 0,72 dla konwersji cieplnej, a współczynniki strat a₁ = 3,8 W/(m²·K) oraz a₂ = 0,012 W/(m²·K²) opisują charakterystykę strat cieplnych zgodnie z modelem quasiliniowym stosowanym w normie PN-EN ISO 9806. Te liczby pozwalają precyzyjnie obliczyć uzysk roczny w programach symulacyjnych, takich jak *Polysun* czy *T*Sol.

Parametry elektryczne

Moc znamionowa modułu fotowoltaicznego to 300 Wp, przy napięciu w punkcie mocy maksymalnej Vmp wynoszącym 33,2 V oraz prądzie Imp = 9,04 A. Napięcie obwodu otwartego Voc sięga 40,8 V, a prąd zwarcia Isc = 9,55 A. Ogniwa monokrystaliczne typu PERC o sprawności 19,8% zamknięte są w hermetycznej kapsule EVA, odpornej na wilgoć i amoniak.

Takie parametry pozwalają łączyć panele hybrydowe w stringi o napięciu dopasowanym do typowych inwerterów stringowych pracujących w zakresie 80-600 V. Trzeba jednak pamiętać, że nominalna moc cieplna jednego modułu w warunkach G = 1000 W/m² oraz Tm Ta = 0 K wynosi 1240 W, a moc elektryczna 295 W, co daje sumaryczny uzysk energetyczny na poziomie 1535 W z jednego panelu.

Wydajność kolektora hybrydowego w polskich warunkach

Roczna produkcja ciepła w lokalizacji Warszawa, przy kącie nachylenia 35° i orientacji południowej, wynosi średnio 480-540 kWh/m². Jednocześnie moduł fotowoltaiczny generuje 950-1050 kWh/kWp. Suma uzysków z jednego panelu sięga więc 1450-1600 kWh rocznie, co stanowi przewagę nad klasycznym kolektorem płaskim o około 60% w bilansie całkowitym.

Wydajność zależy silnie od orientacji. Odchylenie od kierunku południowego o 30° zmniejsza uzysk o zaledwie 5%, ale zacienienie nawet 20% powierzchni panelu potrafi obniżyć produkcję prądu o 35-40%. To efekt działania diod bypass w skrzynce przyłączeniowej, które odcinają zacienione sekcje, ograniczając jednocześnie przepływ prądu w całym stringu.

Optymalny kąt montażu dla polskich szerokości geograficznych to 30-40° dla dachów skośnych oraz 35° w przypadku konstrukcji wolnostojącej na dachu płaskim. Nachylenie poniżej 20° powoduje wzrost zanieczyszczeń i spadek uzysku zimowego, natomiast powyżej 50° sprzyja nadprodukcji latem kosztem słabszej pracy w miesiącach chłodnych.

Montaż i kompatybilność kolektora hybrydowego z instalacją

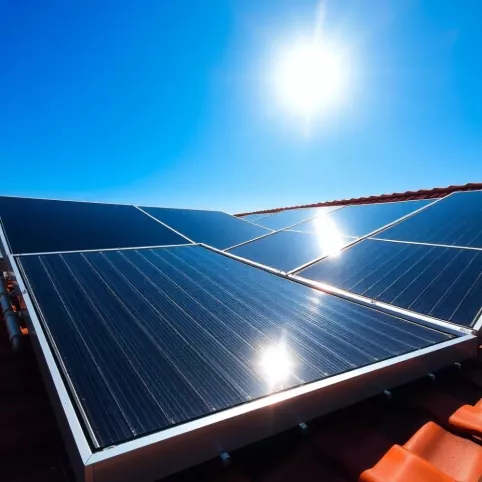

Panel hybrydowy PVT montuje się na dachu skośnym analogicznie do modułów PV, przy użyciu systemowych haków dachowych oraz profili aluminiowych. Na dachu płaskim stosuje się konstrukcje wsporcze z możliwością balastowania lub kotwienia, zgodnie z normą PN-EN 1991-1-3 (Eurocode 1) dotyczącą obciążeń śniegiem. W strefie II w Polsce minimalne obciążenie śniegiem wynosi 0,9 kN/m², co odpowiada około 90 kg/m² dodatkowej masy.

Obieg solarny wymaga naczynia wzbiorczego o pojemności minimum 18 l dla instalacji 4-panelowej, zaworu bezpieczeństwa 6 bar oraz pompy obiegowej z regulacją PWM lub stałą wydajnością. Sterownik solarny porównuje temperaturę panelu z temperaturą zasobnika CWU i włącza pompę, gdy różnica przekroczy 7 K, histereza wyłączenia to 3 K. Te progi wynikają z krzywych wydajności absorbera.

Kompatybilność z innymi źródłami ciepła

Kolektor hybrydowy współpracuje z zasobnikami CWU o pojemności 300-500 l, buforami akumulacyjnymi oraz pompami ciepła powietrze-woda typu monoblok. Wymiennik ciepła w dolnej części zasobnika priorytetowo odbiera energię z panelu PVT, a pompa ciepła uruchamia się dopiero, gdy temperatura w zasobniku spadnie poniżej ustawionego progu. Kocioł gazowy lub na pellet pełni rolę szczytową w okresie silnych mrozów, gdy uzysk solarny drastycznie maleje.

Elektrycznie panele łączy się w stringi 3-6 sztuk, a moc trafia do inwertera hybrydowego lub sieciowego. Nadwyżki prądu można kierować do grzałki w zasobniku CWU, co pozwala wykorzystać każdą kilowatogodzinę bez strat na eksport do sieci. Taki układ wymaga inwertera z funkcją Smart Grid oraz przekaźnika priorytetowego, sterującego grzałką na podstawie sygnału z falownika.

Cena i zwrot z inwestycji w kolektor hybrydowy

Cena katalogowa panelu E-PVT 2,0 wynosi 3 190 zł netto. Zestaw montażowy obejmujący haki, profile, klemy oraz złączki dobierany jest indywidualnie i kosztuje od 380 zł netto za panel. Kompletny osprzęt hydrauliczny (stacja pompowa, sterownik, naczynie wzbiorcze, zawory, glikol) to wydatek rzędu 1 800-2 400 zł. Instalacja pod klucz dla 4 paneli zamyka się więc w przedziale 18 000-22 000 zł brutto.

Przy uzysku 5 800 kWh ciepła i 1 100 kWh prądu rocznie oszczędności sięgają 3 200-3 800 zł, w zależności od aktualnych taryf energetycznych. Czas zwrotu inwestycji bez dotacji wynosi 5-7 lat, a z dofinansowaniem skraca się do 3-4 lat. Dotacja z programu Mój Prąd pokrywa do 6 000 zł kosztów kwalifikowanych na magazyn energii, ale panele PVT kwalifikują się w części cieplnej w programie Czyste Powietrze, gdzie refundacja sięga 40-55% kosztów.

Ulga termomodernizacyjna pozwala odliczyć do 53 000 zł od podstawy opodatkowania, rozłożone na 6 lat. Łączenie wszystkich trzech form wsparcia (Mój Prąd, Czyste Powietrze, ulga) wymaga jednak konsultacji z doradcą energetycznym, bo limity pomocy publicznej nakładają się na siebie i mogą się wykluczać w obrębie jednej inwestycji.

Checklist przed zakupem kolektora hybrydowego

• Kąt nachylenia dachu mieści się w zakresie 20-50° (optymalnie 30-40°).
• Połać nie jest zacieniona przez komin, antenę, drzewa lub sąsiedni budynek w godzinach 9:00-15:00.
• Konstrukcja dachu przenosi dodatkowe 25 kg/m² bez wzmocnień więźby.
• W kotłowni jest miejsce na zasobnik CWU 300-500 l oraz stację pompową.
• Inwerter obsługuje stringi o napięciu 80-600 V i ma wolne wejścia MPPT.
• Instalacja elektryczna ma rezerwy mocy w rozdzielnicy na dodatkowe zabezpieczenie.

Cena bazowa panelu nie obejmuje zestawu montażowego oraz osprzętu hydraulicznego. Indywidualna wycena zależy od liczby modułów, typu dachu i długości trasy kablowej.

Kiedy kolektor hybrydowy nie zastąpi klasycznych rozwiązań

Przy dużym zapotrzebowaniu na ciepło (powyżej 8 000 kWh rocznie dla 4-osobowej rodziny) sam PVT nie pokryje sezonu grzewczego. Potrzebny jest bufor akumulacyjny o pojemności minimum 800 l albo dodatkowe źródło szczytowe. Panel hybrydowy świetnie sprawdza się jako wspomaganie pompy ciepła, obniżając jej pracę sprężarki w miesiącach przejściowych.

Budynki z dachem o nośności poniżej 80 kg/m² dodatkowego obciążenia wymagają wzmocnień krokwi lub rezygnacji z paneli na rzecz kolektorów próżniowych lżejszych o 40%. Dotyczy to zwłaszcza starych domów z więźbą o przekroju 8 × 16 cm i rozstawie krokwi powyżej 90 cm.

Przy orientacji wschód-zachód uzysk spada o 12-18% w porównaniu z południem, ale rozłożenie produkcji na dłuższą część dnia bywa korzystne w taryfach dynamicznych, gdzie cena prądu rośnie po południu. W takim wypadku warto rozważyć dwa stringi o różnej orientacji, podłączone do niezależnych wejść MPPT inwertera hybrydowego.

Profil maskujące i opcje dodatkowe

Standardowy profil ramy to aluminium naturalne, anodowane na kolor ciemnego brązu. Ciemna ramka zmniejsza kontrast na tle ciemnych dachówek ceramicznych, a srebrna lepiej komponuje się z blachą na rąbek stojący. Profile maskujące zasłaniają klemy oraz złączki między panelami, co poprawia estetykę i chroni połączenia przed zalewaniem wodą opadową.

Łączniki między panelami utrzymują stały odstęp 20 mm, niezbędny do kompensacji termicznej. Przy dużych instalacjach (powyżej 10 paneli) zaleca się sekcjonowanie stringów na bloki 4-panelowe z własnymi zabezpieczeniami nadprądowymi oraz ogranicznikami przepięć typu 1+2. Taki podział chroni inwerter przed przepięciami indukowanymi podczas burzy i ułatwia diagnostykę.

Logistyka zamówień powyżej dwóch sztuk

Przy zakupie więcej niż dwóch paneli koszt dostawy wyliczany jest indywidualnie, zależnie od regionu Polski i dostępności transportu specjalistycznego. Panele wysyłane są na paletach zabezpieczonych narożnikami kartonowymi oraz folią stretch. Faktura elektroniczna wystawiana jest w ciągu 24 godzin od potwierdzenia wpłaty zaliczki w wysokości 30% wartości zamówienia.

Czas realizacji standardowego zamówienia to 7-14 dni roboczych, a w sezonie jesiennym (wrzesień-listopad) wydłuża się do 21 dni. Montaż u klienta umawia się z dwutygodniowym wyprzedzeniem, po dostarczeniu kompletu materiałów na budowę. Przy większych projektach powyżej 8 paneli warto zlecić projekt wykonawczy firmie z doświadczeniem w technologii PVT, bo schemat hydrauliczny różni się od klasycznej instalacji solarnej obecnością obiegu chłodzenia ogniw.

Przed złożeniem zamówienia poproś o schemat ideowy instalacji dopasowany do Twojego dachu i kotłowni. Dobór zestawu trwa wtedy 48 godzin zamiast standardowych pięciu dni roboczych.

Kolektor hybrydowy E-PVT 2,0 to przemyślana odpowiedź na potrzeby właścicieli domów, którzy chcą maksymalnie wykorzystać każdy metr dachu. Łącząc funkcję grzewczą z fotowoltaiczną, urządzenie skraca czas zwrotu inwestycji i upraszcza formalności związane z dotacjami. Skontaktuj się z doradcą, by otrzymać indywidualną wycenę zestawu dopasowanego do Twojej połaci, kąta nachylenia i istniejącej instalacji grzewczej.
