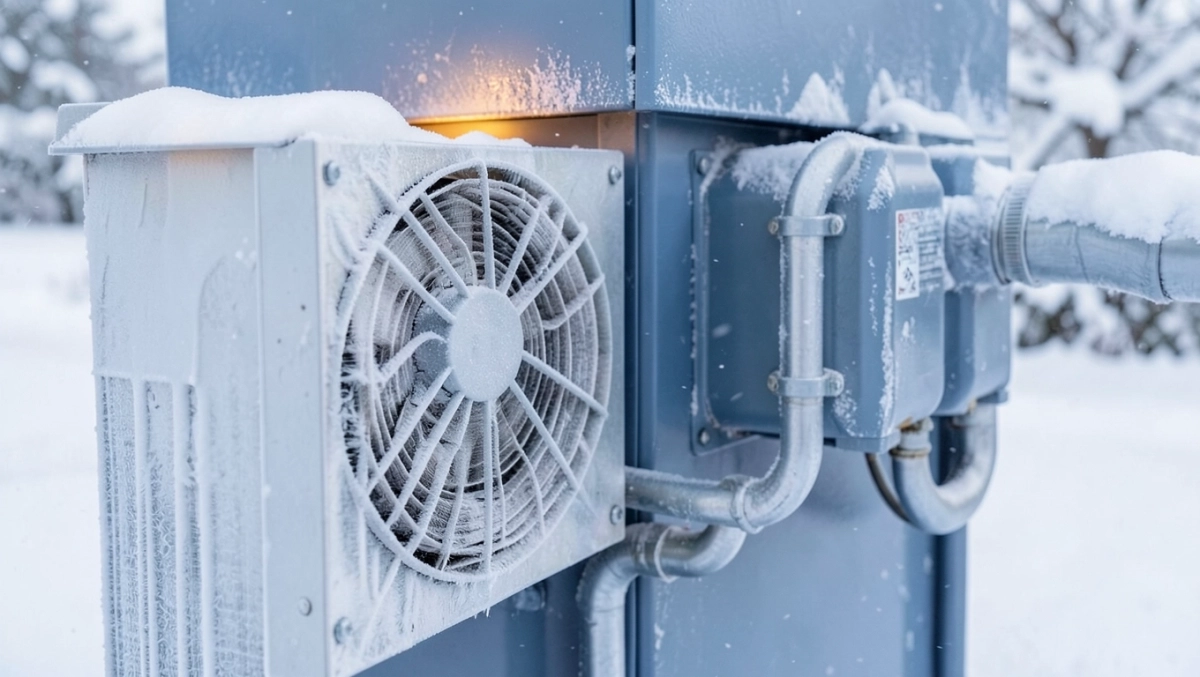

Budowa pompy ciepła powietrze-woda: jak działa?

Zimowe powietrze na zewnątrz wydaje się lodowate, a jednak pompa ciepła powietrze-woda wyciąga z niego ukryte ciepło, by ogrzać twój dom i wodę użytkową. W tym artykule rozłożymy na części pierwsze jej budowę: od parownika ssącego energię z mrozu, przez sprężarkę pompującą czynnik chłodniczy, po skraplacz przekazujący ciepło wodzie grzewczej. Porozmawiamy też o typach - split z oddzielnymi jednostkami czy monoblok z wszystkim w jednej obudowie - i dlaczego ich montaż jest prosty, mało inwazyjny, idealnie pasujący do istniejącego ogrzewania. To wiedza, która rozwieje wątpliwości przed decyzją o instalacji.

• Split vs monoblok w pompie ciepła powietrze-woda
• Parownik: pobór ciepła z powietrza zewnętrznego
• Sprężarka: serce pompy ciepła powietrze-woda
• Skraplacz: oddawanie ciepła wodzie grzewczej
• Zawór rozprężny i obieg czynnika chłodniczego
• Zawór 4-drogowy: grzanie i chłodzenie
• Obieg wodny z pompą i zaworem 3-drogowym
• Pytania i odpowiedzi: budowa pompy ciepła powietrze-woda

Split vs monoblok w pompie ciepła powietrze-woda

Pompy ciepła powietrze-woda dzielą się na dwa główne typy: monoblok i split, różniące się budową i montażem. W monobloku cała magia dzieje się w jednej obudowie na zewnątrz budynku - parownik, sprężarka, skraplacz i elektronika mieszczą się razem. Łączysz go tylko dwiema rurami z wodą grzewczą, co upraszcza instalację i minimalizuje ryzyko wycieków czynnika chłodniczego. Split dzieli urządzenie na jednostkę zewnętrzną z parownikiem i sprężarką oraz wewnętrzną ze skraplaczem, połączone przewodami z czynnikiem chłodniczym.

Monoblok wybiera się tam, gdzie liczy się szybkość montażu - instalatorzy podłączają go w kilka godzin, bez ingerencji w ściany domu. Brak dłuższych przewodów czynnika oznacza mniejsze straty ciepła i prostszą konserwację. Jednak na dłuższe dystanse, powyżej 10 metrów, split sprawdza się lepiej, bo izolowane rury czynnika przenoszą energię efektywnie. Oba typy integrują się z kaloryferami czy podłogówką, obniżając koszty modernizacji.

Wybór zależy od układu domu: monoblok dla małych posesji blisko ściany, split dla rozległych działek. Monoblok waży więcej, do 150 kg, więc potrzebuje solidnego fundamentu, ale unika problemów z mostkami termicznymi w ścianach. Split pozwala ukryć jednostkę wewnętrzną w kotłowni, cichą i kompaktową.

Zobacz także: Budowa pompy ciepła powietrze-woda: elementy i nowości

Parownik: pobór ciepła z powietrza zewnętrznego

Parownik to pierwszy element obiegu w pompie ciepła powietrze-woda, zlokalizowany w jednostce zewnętrznej. Powietrze zewnętrzne, nawet przy -15°C, zawiera ciepło, które wentylator wdmuchuje na lamele parownika. Czynnik chłodniczy wewnątrz rurek parownika przyjmuje to ciepło, przechodząc ze stanu ciekłego w gazowy - proces podobny do działania lodówki, ale w odwrotnym kierunku. Temperatura czynnika spada poniżej tej powietrza, co umożliwia efektywne pobieranie energii.

Wentylator o mocy 100-500 W zapewnia ciągły przepływ powietrza przez parownik, zwiększając wydajność nawet w mrozy. Lamele z aluminium lub miedzi mają specjalną powłokę antykorozyjną, chroniącą przed szronem i wilgocią. System automatycznie rozmraża parownik cyklicznie, odwracając obieg na kilka minut, by nie tracić efektywności. To klucz do pracy w polskim klimacie zimą.

Parownik pobiera do 80% energii z powietrza zewnętrznego, resztę dostarcza prąd do sprężarki. W monobloku parownik integruje się z obudową, w splicie to rdzeń jednostki zewnętrznej. Powierzchnia wymiany ciepła sięga 50 m², co pozwala na COP powyżej 4 przy plusowych temperaturach.

Sprężarka: serce pompy ciepła powietrze-woda

Sprężarka to serce każdej pompy ciepła powietrze-woda, pompujące czynnik chłodniczy z parownika do skraplacza. Gazowy czynnik o niskim ciśnieniu i temperaturze zasysa się do sprężarki, gdzie tłoki lub spirala śrubowa zwiększają ciśnienie do kilkunastu barów. Temperatura rośnie gwałtownie do 80-100°C, uwalniając potencjał cieplny. Nowoczesne modele inwerterowe regulują obroty, oszczędzając do 30% prądu.

Sprężarki scroll lub tłokowe wytrzymują tysiące godzin pracy, z smarowaniem olejem syntetycznym. Wbudowany zabezpiecznik termiczny chroni przed przegrzaniem. Moc od 3 do 20 kW dopasowuje się do metrażu budynku, zapewniając stałą temperaturę wody grzewczej nawet przy -20°C. To element decydujący o efektywności całego systemu.

Czynnik po sprężarce płynie przez zawór 4-drogowy, kierowany do skraplacza. Efektywność mierzy współczynnik COP - dla pomp powietrze-woda wynosi 3-5, czyli z 1 kWh prądu uzyskujesz 3-5 kWh ciepła. Inwerter płynnie dostosowuje pracę, minimalizując zużycie.

Skraplacz: oddawanie ciepła wodzie grzewczej

Skraplacz w pompie ciepła powietrze-woda odbiera gorący gazowy czynnik od sprężarki i przekazuje ciepło wodzie grzewczej. Wysokie ciśnienie spręża czynnik, powodując kondensację - gaz staje się cieczą, oddając energię cieplną przez ścianki rurek. Woda krąży po drugiej stronie, podgrzewana do 55-65°C, gotowa do kaloryferów lub podłogówki. Powierzchnia wymiany ciepła przekracza 10 m² dla optymalnej wydajności.

W jednostce wewnętrznej split skraplacz jest płytowy lub rurowy, zintegrowany z obiegiem wodnym. Monoblok ma go w obudowie zewnętrznej, z izolacją termiczną. Elektryczny podgrzewacz przepływowy jako backup włącza się przy ekstremalnych mrozach poniżej -25°C, dogrzewając wodę. To zapewnia ciągłość ogrzewania budynku.

Ciepło z powietrza zewnętrznego trafia tu do wody grzewczej, osiągając sprawność powyżej 400%. Skraplacz reguluje temperaturę precyzyjnie, współpracując z termostatem pokojowym. Czyszczenie co rok zapobiega osadom, przedłużając żywotność.

Zawór rozprężny i obieg czynnika chłodniczego

Zawór rozprężny elektroniczny zamyka obieg czynnika chłodniczego w pompie ciepła powietrze-woda. Po oddaniu ciepła w skraplaczu gorąca ciecz przechodzi przez zawór, gdzie gwałtownie spada ciśnienie i temperatura - do poziomu parownika. To throttlowanie reguluje przepływ jak termostat, utrzymując stałą wydajność. Czynnik R32 lub R410A krąży w zamkniętej pętli bez uzupełnień.

Obieg czynnika to perpetuum mobile na prąd: parownik → sprężarka → skraplacz → zawór rozprężny → powrót. Przewody miedziane o średnicy 10-20 mm izoluje się pianką, minimalizując straty. W splicie długość do 30 m nie wpływa na COP. System hermetyczny eliminuje wycieki, z czujnikami ciśnienia dla bezpieczeństwa.

Zawór dostosowuje dawkę czynnika dynamicznie, oszczędzając energię. W monobloku obieg jest krótszy, prostszy w serwisie. Cały czynnik waży 2-5 kg, ekologiczny i niepalny w nowych modelach.

• Parownik: czynnik paruje, pobiera ciepło.
• Sprężarka: kompresja, wzrost temperatury.
• Skraplacz: kondensacja, oddanie ciepła.
• Zawór rozprężny: obniżenie ciśnienia, chłód.

Zawór 4-drogowy: grzanie i chłodzenie

Zawór 4-drogowy w pompie ciepła powietrze-woda odwraca role parownika i skraplacza, umożliwiając pracę w trybie grzania lub chłodzenia. Zimą gorący czynnik z sprężarki płynie do skraplacza, oddając ciepło wodzie. Latem zawór flipuje kierunek - skraplacz staje się parownikiem wewnątrz, pobierając ciepło z wody budynku i wyrzucając je na zewnątrz. To jak klima w odwrocie, chłodząc pomieszczenia bez osobnego urządzenia.

Sterowanie zaworem elektromagnetyczne lub termiczne przełącza w sekundy, z priorytetem grzania. W trybie chłodzenia woda schładza się do 7-12°C, krążąc w podłogówce. Efektywność chłodzenia osiąga COP 3-4, oszczędzając na klimatyzacji. Idealne dla domów z buforem ciepła.

Zawór montuje się po sprężarce, z uszczelkami vitonowymi na dekady. W monobloku integruje się z blokiem, w splicie w jednostce wewnętrznej. Funkcja odwracalna podnosi wartość inwestycji, zwłaszcza w nowym budownictwie.

Obieg wodny z pompą i zaworem 3-drogowym

Obieg wodny w pompie ciepła powietrze-woda rozprowadza ciepłą wodę po budynku dzięki pompie obiegowej i zaworowi 3-drogowemu. Pompa o mocy 50-200 W krąży mieszankę glikolu lub czystą wodę z bufora do grzejników, podłogówki czy CWU. Zawór 3-drogowy dzieli strumień: priorytet na ogrzewanie, potem ciepłą wodę użytkową. Reguluje proporcje jak dystrybutor, optymalizując temperaturę.

Zawór mieszający zapobiega przegrzaniu niskotemperaturowych obiegów, mieszając ciepłą wodę z powrotną. Elektronika steruje proporcjonalnie, oszczędzając pompę. W instalacjach z istniejącymi kaloryferami podnosi temperaturę do 60°C. Cały obieg zamyka się armaturą kulową dla serwisu.

Pompa inwerterowa dostosowuje prędkość do zapotrzebowania, ciszej i taniej w eksploatacji. Zawór 3-drogowy z siłownikiem 230V integruje się z regulacją pogodową. To ułatwia podłączenie do starego systemu, bez wymiany grzejników.

Pytania i odpowiedzi: budowa pompy ciepła powietrze-woda

• Jak działa pompa ciepła powietrze-woda?

  Wyobraź sobie, że to lodówka na odwrót. Powietrze z zewnątrz trafia do parownika w jednostce zewnętrznej, gdzie oddaje ukryte ciepło czynnikowi chłodniczemu - nawet w mrozie poniżej zera. Ten czynnik płynie do sprężarki, która go ściska, podnosząc ciśnienie i temperaturę. Potem w skraplaczu (zazwyczaj wewnątrz) oddaje to ciepło wodzie grzewczej, która leci do kaloryferów czy podłogówki. Na koniec zawór rozprężny obniża ciśnienie czynnika i pętla się zamyka. Proste, efektywne i z COP powyżej 3 - z 1 kW prądu wyciągasz 3-4 kW ciepła.

• Co to są główne podzespoły w budowie pompy ciepła powietrze-woda?

  Serce układu to obieg zamknięty z czynnikiem chłodniczym: parownik na zewnątrz ssie ciepło z powietrza, sprężarka dmucha nim jak miech kowalski, skraplacz oddaje je wodzie, a zawór rozprężny i elektroniczny reguluje przepływ. Do tego pompa obiegowa krąży wodą po domu, zawór 3-drogowy rozdziela ją na grzejniki czy CWU, a opcjonalnie elektryczny podgrzewacz na ostre mrozy. Wszystko zintegrowane, bez wielkich remontów.

• Jaka jest różnica między pompą monoblok a split?

  Monoblok to wszystko w jednej obudowie na zewnątrz - parownik, sprężarka, skraplacz i hydraulika w jednym. Łatwy montaż, mniej rur, ale głośniejsza i cała na dworze. Split dzieli na zewnętrzną (parownik + sprężarka) i wewnętrzną (skraplacz + hydraulika), połączone przewodami z czynnikiem. Split cichszy w domu, prostszy w serwisie, idealny do modernizacji - tylko podłączasz do istniejącej instalacji wodnej.

• Czy pompa ciepła powietrze-woda działa zimą w niskich temperaturach?

  Tak, nawet przy -15°C powietrze ma jeszcze ciepło do oddania. Parownik je wyłapuje, sprężarka podbija temperaturę, a skraplacz grzeje wodę do 55-60°C. Na większe mrozy jest backup - elektryczny podgrzewacz przepływowy dogrzewa. Całość niezawodna, bo nawet w -25°C wydajność spada, ale nie pada na pysk.

• Jak pompa ciepła powietrze-woda chłodzi latem?

  Zawór 4-drogowy odwraca role - parownik staje się skraplaczem, a skraplacz parownikiem. Czynnik pobiera ciepło z wody grzewczej i oddaje je na zewnątrz. Woda wraca chłodna do podłogówki czy wentylacji, działa jak klima. Prosty flip, zero dodatkowych gadżetów.
